3.2.2) Assemblage du rail SNA11
Le rail SNA11 est préassemblé. La seule opération à effectuer est de
tendre la courroie au moyen de l’écrou M8 (H), comme indiqué sur
la figure 17, jusqu'à ce qu’elle soit suffisamment rigide.
3.2.3) Fixation de l’opérateur au rail

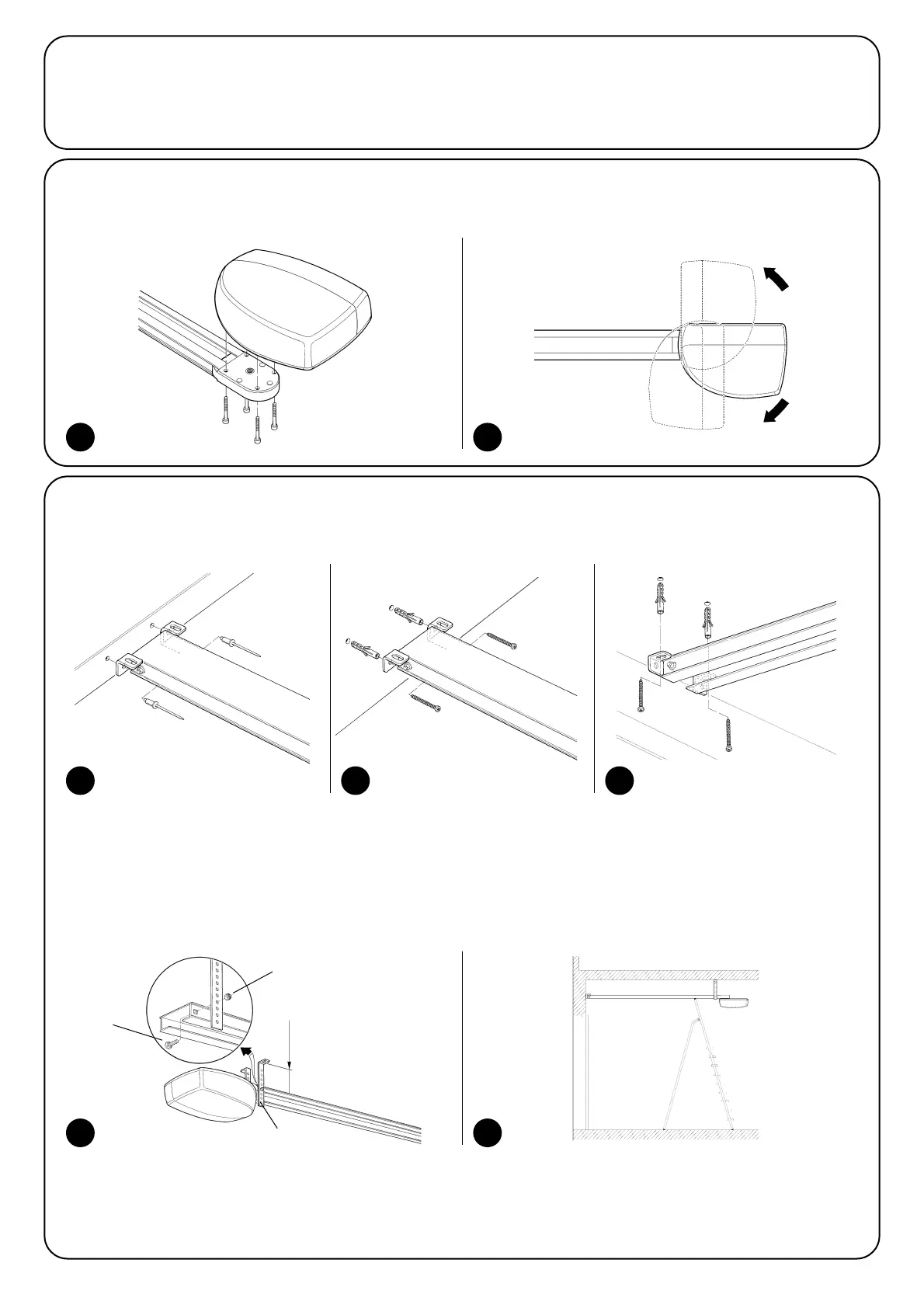

1. Unir l’opérateur SPIN à la tête du rail (B); puis le fixer au moyen des 4 vis V6.3x38, comme indiqué sur la figure 18.
2. Le moteur peut être tourné dans trois positions différentes, comme indiqué sur la figure 19.
18 19
3.2.4) Fixation de l’opérateur au plafond
1. En respectant les mesures A et B de la figure 5, tracer au centre de la porte les deux points de fixation de la patte avant du rail. En fonc-
tion du type de matériau, la patte avant peut être fixée avec des rivets, des chevilles ou des vis (figures 20 et 21). Si les mesures A et B
(figure 5) le permettent, la patte peut être fixée directement au plafond, comme indiqué sur la figure 22.
2. Après avoir percé sur les points prévus, en laissant l’opérateur au sol, soulever le rail par l’avant et le fixer avec deux vis, chevilles ou rivets
selon la surface.
3. Fixer les pattes (I) avec les vis M6x15 (L) et les écrous M6 (M) en choisissant le trou qui permet de respecter le plus possible la mesure
B, comme indiqué sur la figure 23.
4. En utilisant une échelle, soulever l’opérateur jusqu'à ce que les pattes soient contre le plafond. Tracer les points de perçage puis remettre
l’opérateur au sol, comme indiqué sur la figure 24.
20 21 22
23 24
L
M
I
B
