42

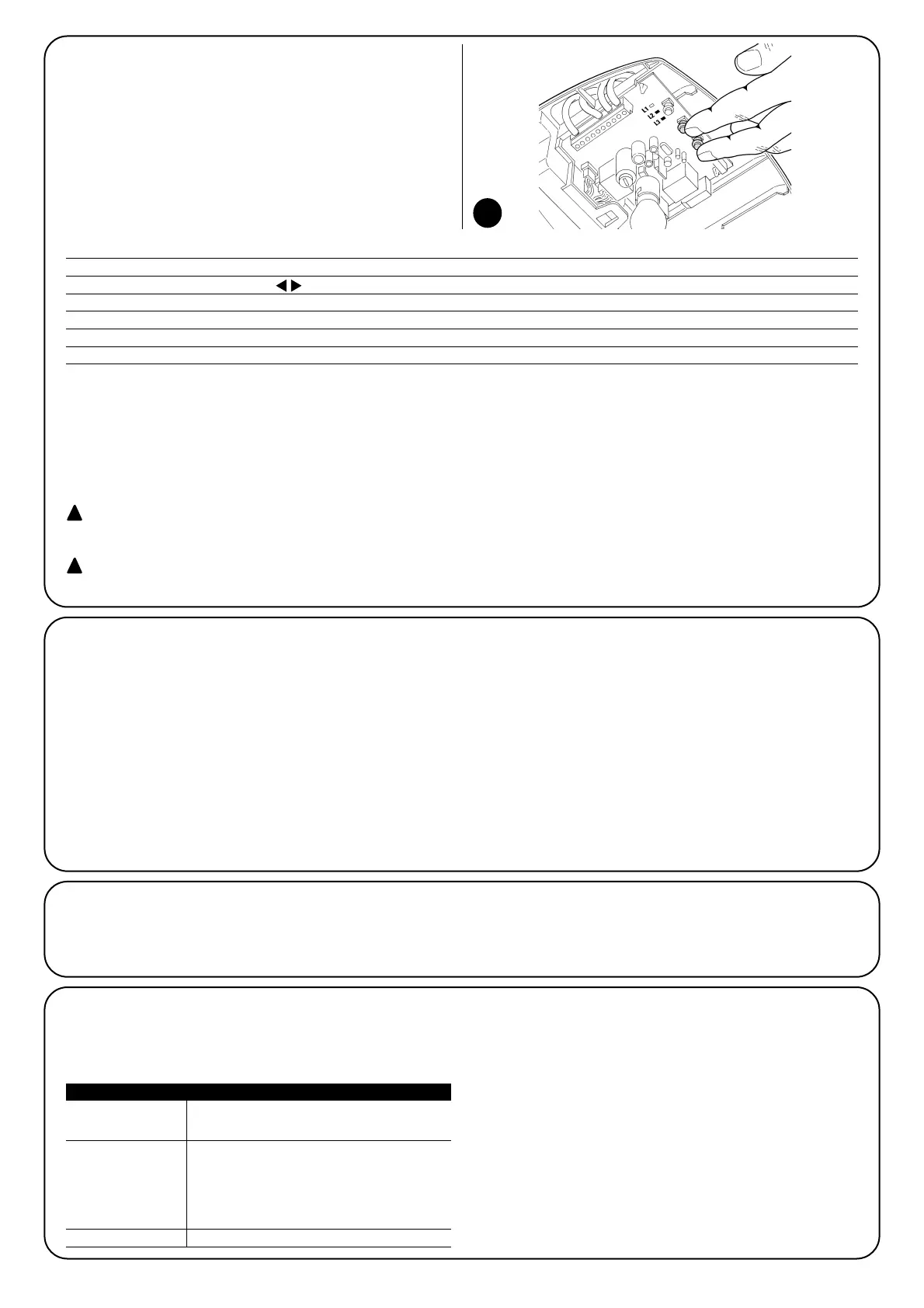

4.2) Apprendimento delle posizioni di apertura e
chiusura del portone
È necessario far riconoscere alla centrale le posizioni di apertura e
chiusura del portone; in questa fase viene rilevata la corsa del por-
tone dal fermo meccanico di arresto di chiusura a quello di apertu-
ra. Oltre alle posizioni, in questa fase viene rilevata e memorizzata la
configurazione dell’ingresso STOP e la presenza o meno del colle-
gamento in modalità “Fototest” dell’ingresso FOTO.
1. Verificare che la cinghia di trascinamento sia tesa e che i due fermi meccanici siano ben bloccati
2. Agganciare il carrello
3. Premere e tenere premuti i tasti []e [ Set ]
4. Rilasciare i tasti quando inizia la manovra (dopo circa 3s)
5. Attendere che la centrale esegua la fase di apprendimento: chiusura, apertura e richiusura del portone
6. Premere il tasto [PP] per eseguire una manovra completa di apertura
7. Premere il tasto [PP] per eseguire la chiusura
Durante queste manovre la centrale memorizza la forza necessaria nei movimenti di apertura e chiusura.
Se al termine dell’apprendimento i LED L2 e L3 lampeggiano significa che c’è un errore; vedere il paragrafo “7.6 Risoluzioni dei problemi”.
E’ importante che queste prime manovre non vengano interrotte, es. da un comando di STOP.
Se ciò dovesse avvenire occorre eseguire nuovamente l’apprendimento dal punto 1.
La fase di apprendimento delle posizioni e della configurazione degli ingressi STOP e FOTO può essere rifatta in qualsiasi momento anche
dopo l’installazione (ad esempio se viene spostato uno dei fermi meccanici); basta ripeterla dal punto 1.
Durante la ricerca delle posizioni, se la cinghia non è adeguatamente tesa, può verificarsi uno slittamento tra cin-
ghia e pignone. Se ciò si verifica interrompere l’apprendimento premendo il tasto [Stop]; tendere la cinghia avvitando il
dado M8 (D) come in figura 11; quindi ripetere l’apprendimento dal punto 1.
L’apprendimento delle posizioni di apertura e chiusura del portone può essere fatta solo dopo che è trascorso il tem-
po di memorizzazione e cancellazione dei trasmettitori radio (vedi paragrafo “4.5 Ricevitore radio”)
34
4.3) Verifica del movimento del portone
Dopo l’apprendimento delle posizioni di apertura e chiusura è consi-
gliabile effettuare alcune manovre per verificare il corretto movimen-
to del portone.
1. Premere il tasto [PP] per comandare una manovra di “Apre”;
verificare che l’apertura del portone avvenga regolarmente senza
variazioni di velocità; solo quando il portone è tra 30 e 20cm dal
fermo meccanico di apertura dovrà rallentare e fermarsi, a 2÷3cm
dal fermo.
2. Premere il tasto [PP] per comandare una manovra di “Chiude”;
verificare che la chiusura del portone avvenga regolarmente sen-
za variazioni di velocità; solo quando il portone è tra 30 e 20cm
dal fermo meccanico di chiusura dovrà rallentare e fermarsi
contro il fermo meccanico di chiusura. Poi viene eseguita una
breve manovra di apertura per scaricare la tensione della cinghia.
3. Durante le manovre verificare che il lampeggiante (se presente)
effettui i lampeggi con periodi di 0,5s acceso e 0,5s spento.
4. Effettuare varie manovre di apertura e chiusura con lo scopo di
evidenziare eventuali difetti di montaggio e regolazione o altre
anomalie come ad esempio punti con maggior attrito.
5. Verificare che il fissaggio del motoriduttore, della guida e dei fer-
mi meccanici siano solidi, stabili ed adeguatamente resistenti
anche durante le brusche accelerazioni o decelerazioni del movi-
mento del portone.
4.4) Funzioni preimpostate
La centrale di controllo di SPIN dispone di alcune funzioni programma-
bili, di fabbrica queste funzioni vengono regolate in una configurazione
che dovrebbe soddisfare la maggior parte delle automazioni; comunque
le funzioni possono essere cambiate in qualsiasi momento attraverso
una opportuna procedura di programmazione, a questo scopo vedere
paragrafo “7.2 Programmazioni”.
4.5) Ricevitore radio
Per il comando a distanza di SPIN, sulla centrale di controllo, è incor-
porata una ricevente radio che opera alla frequenza di 433.92 MHz
compatibile con le seguenti tipologie di trasmettitori:
Poiché il tipo di codifica è diverso, il primo trasmettitore inserito
determina anche la tipologia di quelli che si potranno inserire in
seguito. Possono essere memorizzati fino a 160 trasmettitori.
La memorizzazione e la cancellazione dei trasmettitori deve
essere fatta entro i primi 10 secondi dopo aver dato alimenta-
zione. In questo intervallo di tempo il tasto sulla centrale
[RADIO] è dedicato alla memorizzazione e cancellazione
radio. Trascorsi 10 secondi dall'ultimo lampeggio del led L1 o
dall'ultima pressione, il tasto viene disabilitato ed il led L1 vie-
ne dedicato alle programmazioni. Per segnalare la fine dell'in-
tervallo di tempo dedicato alla memorizzazione e cancellazio-
ne radio viene eseguito 1 lampeggio con la luce di cortesia.
FLO FLO1 – FLO2 – FLO4
VERY VE
FLOR FLOR1 – FLOR2 – FLOR4
VERY VR
ERGO1 – ERGO4 – ERGO6
PLANO1 – PLANO4 – PLANO6
Trasmettitori linea OPERA
SMILO SM2 – SM4
Tabella 6: trasmettitori
