7.3) Toevoeging of verwijdering van inrichtingen
Bij een automatisering met SPIN kunnen er op ieder moment inrich-
tingen toegevoegd of verwijderd worden. In het bijzonder kunnen er
op de ingangen STOP en FOTO diverse soorten inrichtingen worden
aangesloten zoals is aangegeven in de paragrafen “7.3.1 Ingang

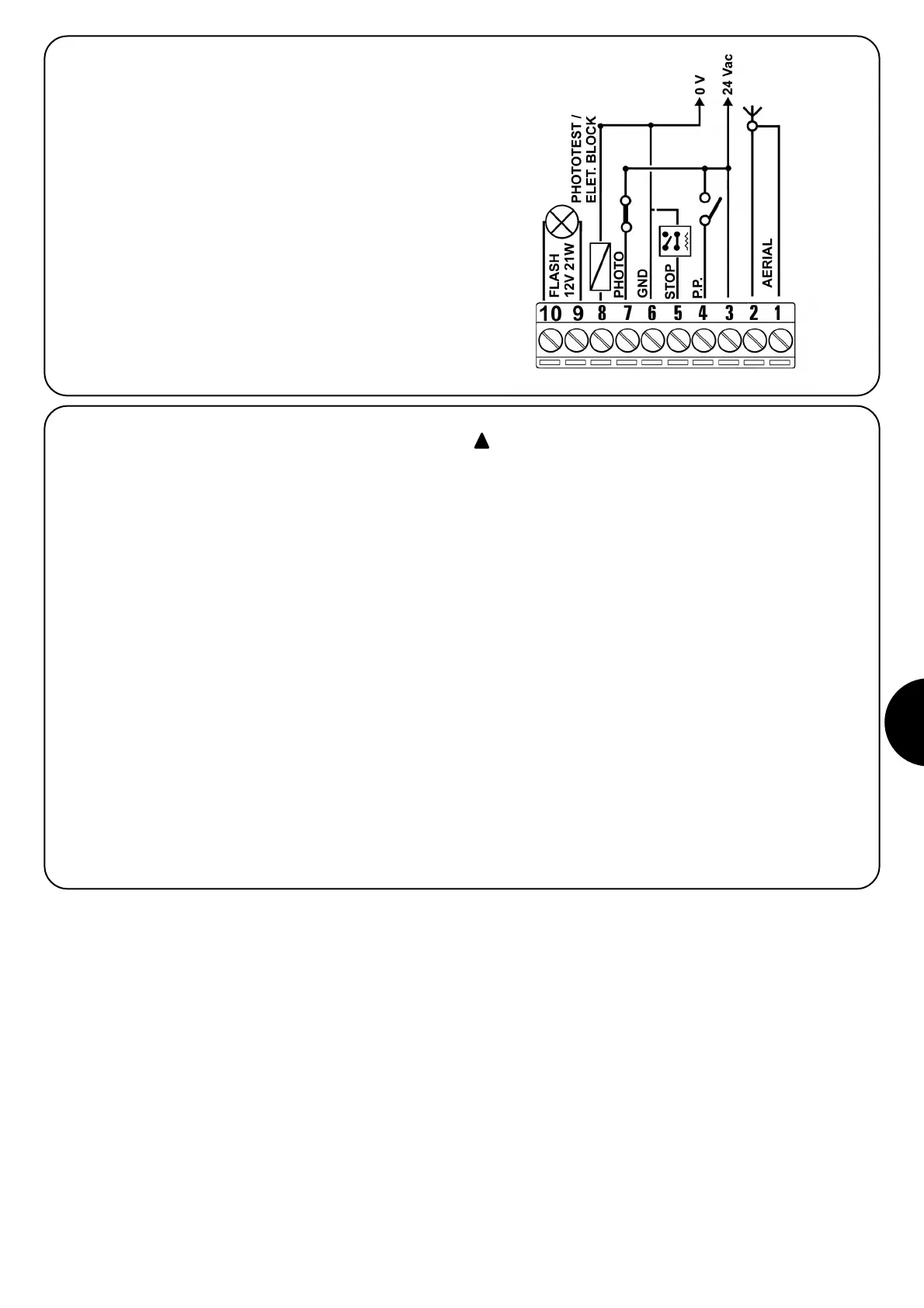

STOP” en in 7.3.2 Fotocellen. Op de afbeelding wordt het elektri-
sche schema voor de aansluiting van de verschillende inrichtingen
weergegeven.
7.3.1) Ingang STOP
STOP is de ingang die een onmiddellijke stop van de manoeuvre ver-
oorzaakt gevolgd door een korte inversie. Op deze ingang kunnen
de inrichtingen met uitgang met normaal open contacten “NO” aan-
gesloten worden, alsook normaal gesloten contracten “NC” ofwel
inrichtingen met een uitgang met constante weerstand van 8,2KΩ,
zoals bijvoorbeeld de contactlijsten.
De besturingseenheid herkent het soort inrichting dat is aangesloten
op de ingang STOP tijdens de herkenningsfase (zie paragraaf “4.2
Herkenning van de openings- en sluitposities van de deur”); daarna
wordt er een STOP veroorzaakt indien er zich een wijziging ten
opzichte van de herkende staat voordoet.
Met de juiste handelingen kan er op de ingang STOP meer dan één
inrichting worden aangesloten, ook van een ander type:
• Er kan een ongelimiteerde hoeveelheid NO-inrichtingen parallel op
elkaar worden aangesloten.
• Er kan een ongelimiteerde hoeveelheid NC-inrichtingen serieel op
elkaar worden aangesloten.
• Er kunnen meerdere inrichtingen met een constante weerstand
van 8,2 KΩ aangesloten worden via een “cascadeschakeling” met
een enkele eindweerstand van 8,2 KΩ.
• Een combinatie van NO en NC is mogelijk door de 2 contacten
parallel te schakelen en met contact NC serieel een weerstand van
8,2 KΩ te verbinden (en dus is ook de combinatie van de 3 inrich-
tingen mogelijk: NO, NC en 8,2 KΩ).
Indien de ingang STOP gebruikt wordt om inrichtingen
met een veiligheidsfunctie aan te sluiten, wordt de veilig-
heidscategorie 3 tegen storingen volgens de norm EN
954-1 alleen door die inrichtingen gegarandeerd die een
uitgang met constante weerstand van 8,2 KΩ hebben.
