B
37
I

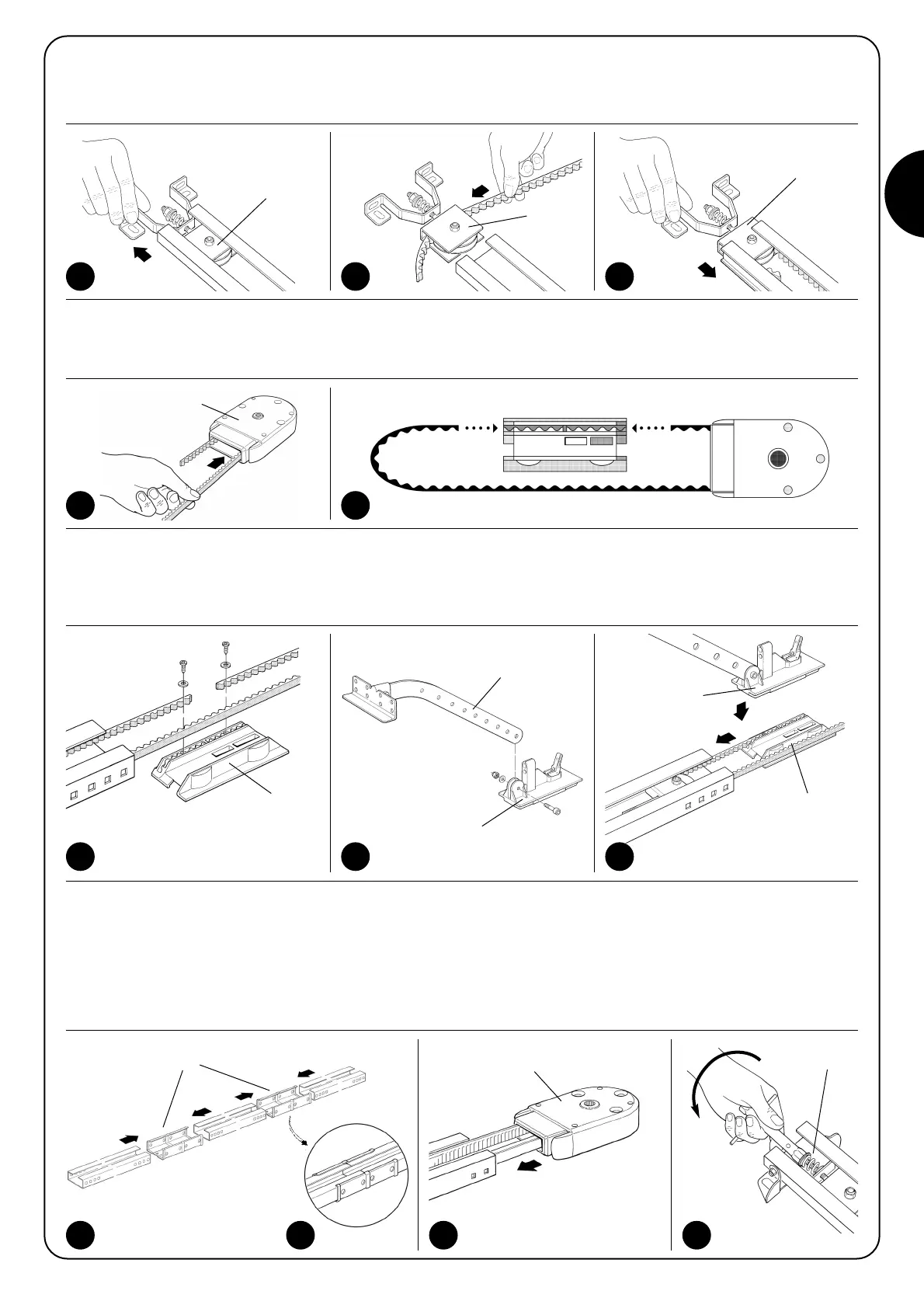

3.2.1) Assemblaggio guida in dotazione a SPIN10KCE
La guida in dotazione a SPIN10KCE deve essere assemblata in questo modo:
1. Facendo riferimento alla figura 8, estrarre il rinvio tendicinghia (8a); infilare un estremo della cinghia nella puleggia (8b); reinserire il rinvio
tendicinghia nella guida (8c).
4. Posizionare entrambi gli estremi della cinghia nelle feritoie sagomate del carrello inferiore (C), occupandole tutte. Fissare gli estremi della
cinghia tramite le apposite 2 viti V4.2x9.5 e le 2 rondelle R05, come in figura 11.
5. Fissare tramite la vite V6x18 e relativo dado M6 la staffa di traino (D) al carrello superiore (E), come in figura 12.
6. Agganciare il carrello superiore (E) a quello inferiore (C) e portare l'intero carrello all'interno della guida, come in figura 13.
7. Assemblare i tre pezzi della guida innestando con forza i pezzi all’interno delle due staffe di giunzione (F), usando il martello, come in figu-
ra 14 e 15.
Importante: le guide devono scorrere nelle staffe fino a quando si avverte uno scatto secco
8. Posizionare, con molta attenzione, la cinghia nella guida evitando che resti attorcigliata.
9. Incastrare con molta forza la testa (B) nell’estremità libera della guida, come in figura 16.
10.Agendo, infine, sul la vite di regolazione (H) del rinvio tendicinghia, mettere in tensione la cinghia. Co me in figura 17.
Attenzione: Se la cinghia è MOLTO tesa, si rischia di rompere il mo toriduttore; se inve ce è POCO tesa, può causare fastidiosi rumori.
11 12 13
C
14 16 17
H
D
E
E
C
8A 8B 8C
10
A
B
9
A
A
2. Far passare lo stesso estremo della cinghia attraverso la testa (B), come in figura 9.
Nota: Fate attenzione alla posizione della cinghia: deve essere con i denti rivolti verso l'interno, dritta e senza attorcigliamenti.
3. Orientare la parte inferiore del carrello, facendo corrispondere le scanalature con i due estremi della cinghia, come in figura 10.
F
15
