5. Wykonać uprzednio zaznaczone otwory, następnie, wykorzystując drabinkę, podnieść siłownik aż do oparcia wsporników na otworach
dopiero co wykonanych i przymocować, wykorzystując śruby lub kołki odpowiednie dla danego sufitu, tak, jak na rys. 25.
6. Sprawdzić, czy prowadnica jest ustawiona dokładnie poziomo, następnie za pomocą piłki odciąć wystające części wsporników, jak na
rys. 26.
7. Przy zamkniętej bramie, pociągnąć linkę, aby zwolnić wózek (E), jak na rys. 27.
8. Przesunąć wózek aż do zetknięcia wspornika zaczepu skrzydła (D) z górną krawędzią bramy, dokładnie prostopadle do prowadnicy (G).
Następnie zamocować wspornik zaczepu skrzydła (D) za pomocą nitów lub śrub, tak, jak na rys. 28. Użyć śrub lub nitów odpowiednich
do rodzaju materiału skrzydła; upewnić się czy są w stanie przenieść siłę niezbędną do otwarcia lub zamknięcia samego skrzydła.
9. Poluzować śruby dwóch zderzaków mechanicznych, następnie przesunąć przedni zderzak mechaniczny (O) przed wózek, tak jak na rys.
29. Popchnąć silnie wózek w kierunku zamknięcia, i po osiągnięciu właściwej pozycji dokręcić do oporu uprzednio poluzowane śruby
(N).
10.Otworzyć ręcznie bramę do żądanego punktu otwarcia, przesunąć zderzak mechaniczny tylniego zatrzymania (Q), przybliżyć do wózka,
tak jak na rys. 30 i zablokować dokręcając śrubę (P) do oporu.
11.Spróbować przesunąć ręcznie bramę. Sprawdzić czy wózek lekko się przesuwa na prowadnicy, bez nadmiernego tarcia i czy manewr
jest na tyle łatwy, że nie wymaga użycia dużej siły.

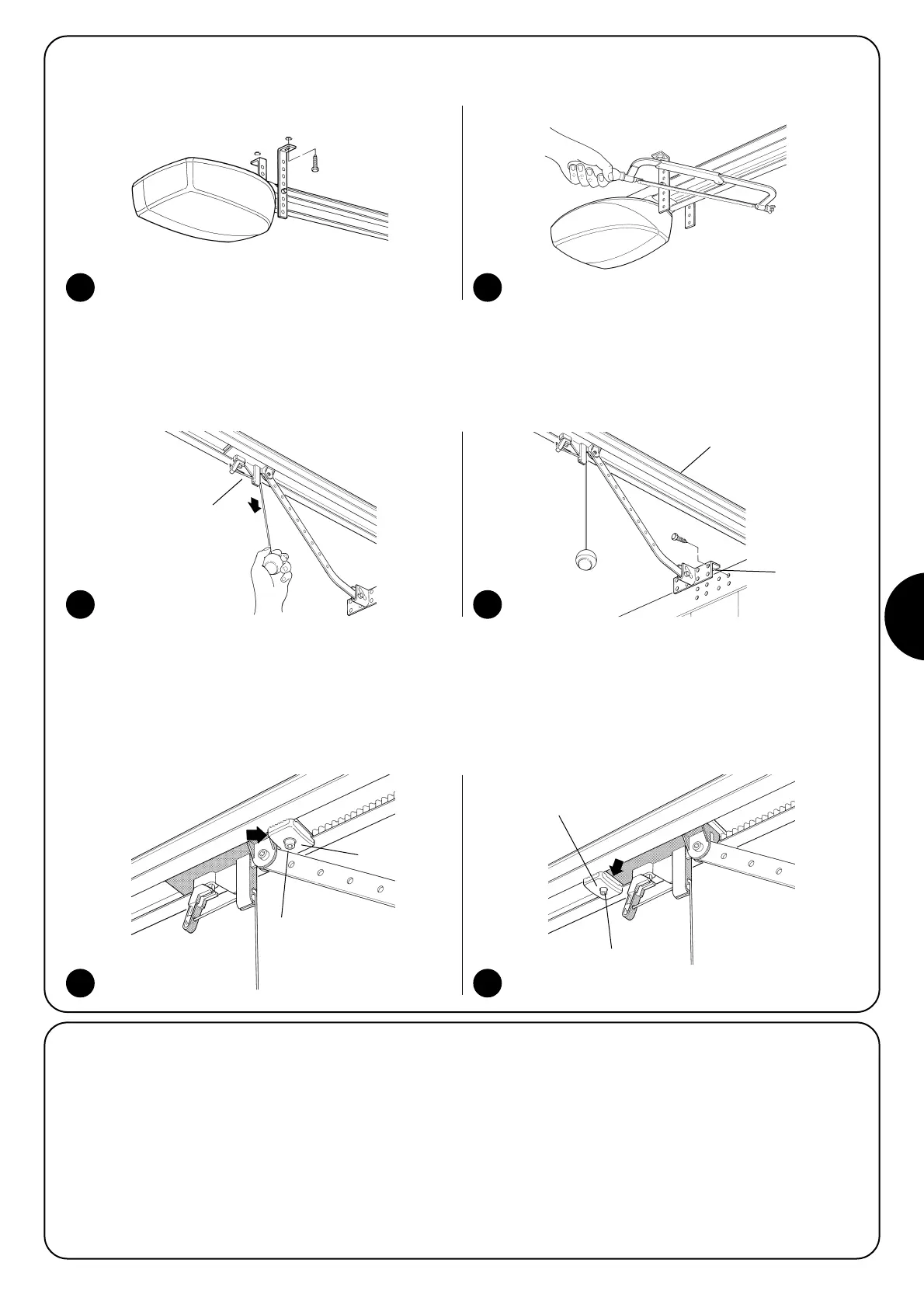

25 26
27 28
29 30
E
G
D
O
N
Q
P
3.3)
Instalowanie innych urządzeń
Instalowanie innych urządzeń
Wykonać instalację innych, przewidzianych urządzeń, przestrzega-
jąc odpowiednich instrukcji Sprawdzić w paragrafie 3.5 “Opis
połączeń elektrycznych” i na rys. 2, jakie urządzenia mogą być
podłączone do SPIN.
