3.4) Connexions électriques
Toutes les connexions électriques doivent être effec-
tuées sans tension dans l’installation.

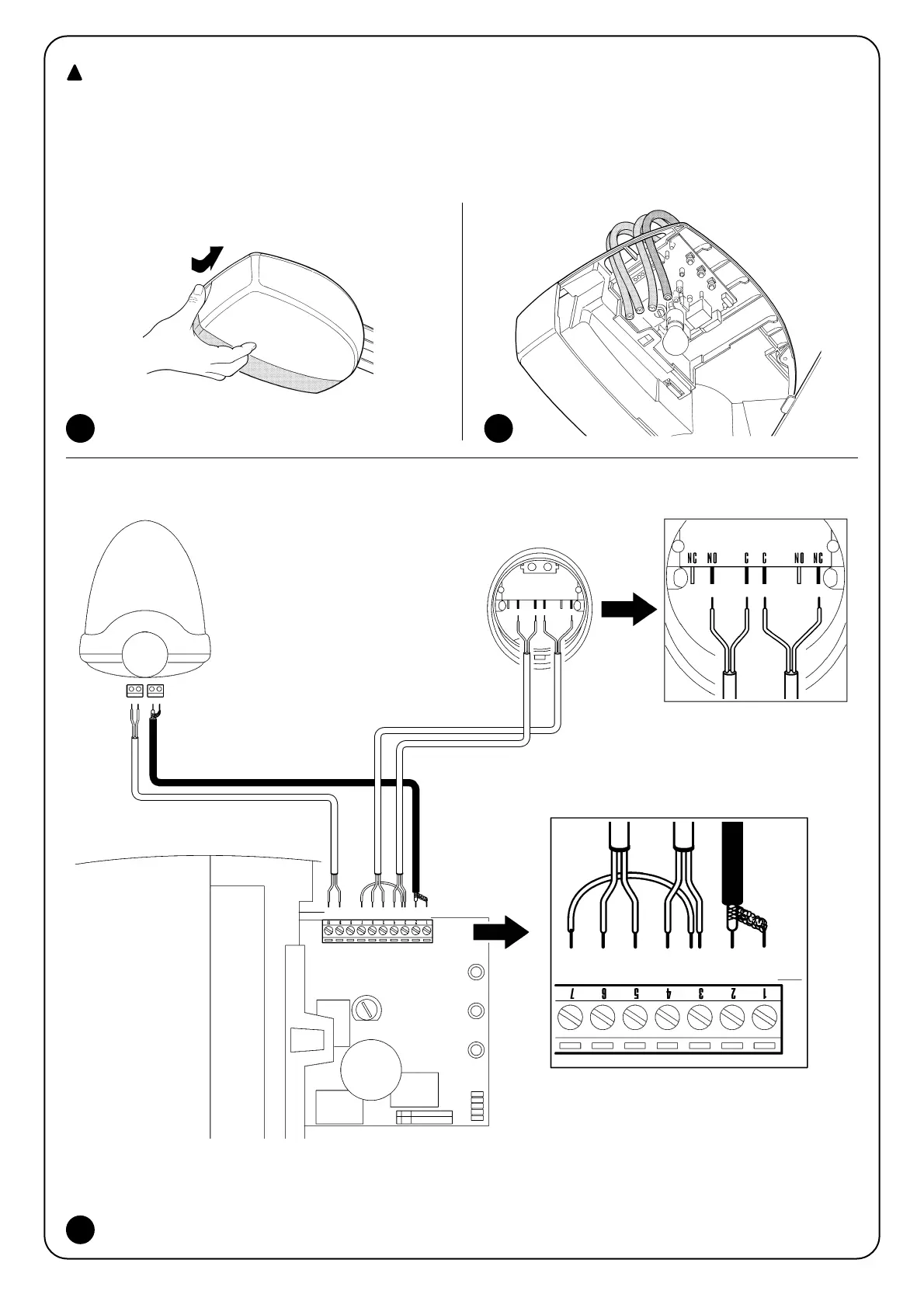

1. Pour ouvrir le couvercle de protection et accéder à la logique élec-
tronique de commande de SPIN, il faut appuyer sur le côté et le
faire tourner comme indiqué sur la figure 31.
2. Faire passer à travers le trou les câbles de raccordement vers les
divers dispositifs, en les laissant 20 à 30 cm plus longs que
nécessaire. Voir le tableau 5 pour le type de câbles et la figure 2
pour les connexions.
3. Effectuer les connexions des câbles suivant le schéma de la figu-
re 33.
