2.1) Zakres zastosowania
Dane dotyczące wydajności produktów SPIN podane są w rozdziale “8 “Dane techniczne” i są jedynymi wartościami jakie pozwalają na
właściwą ocenę możliwości użycia.

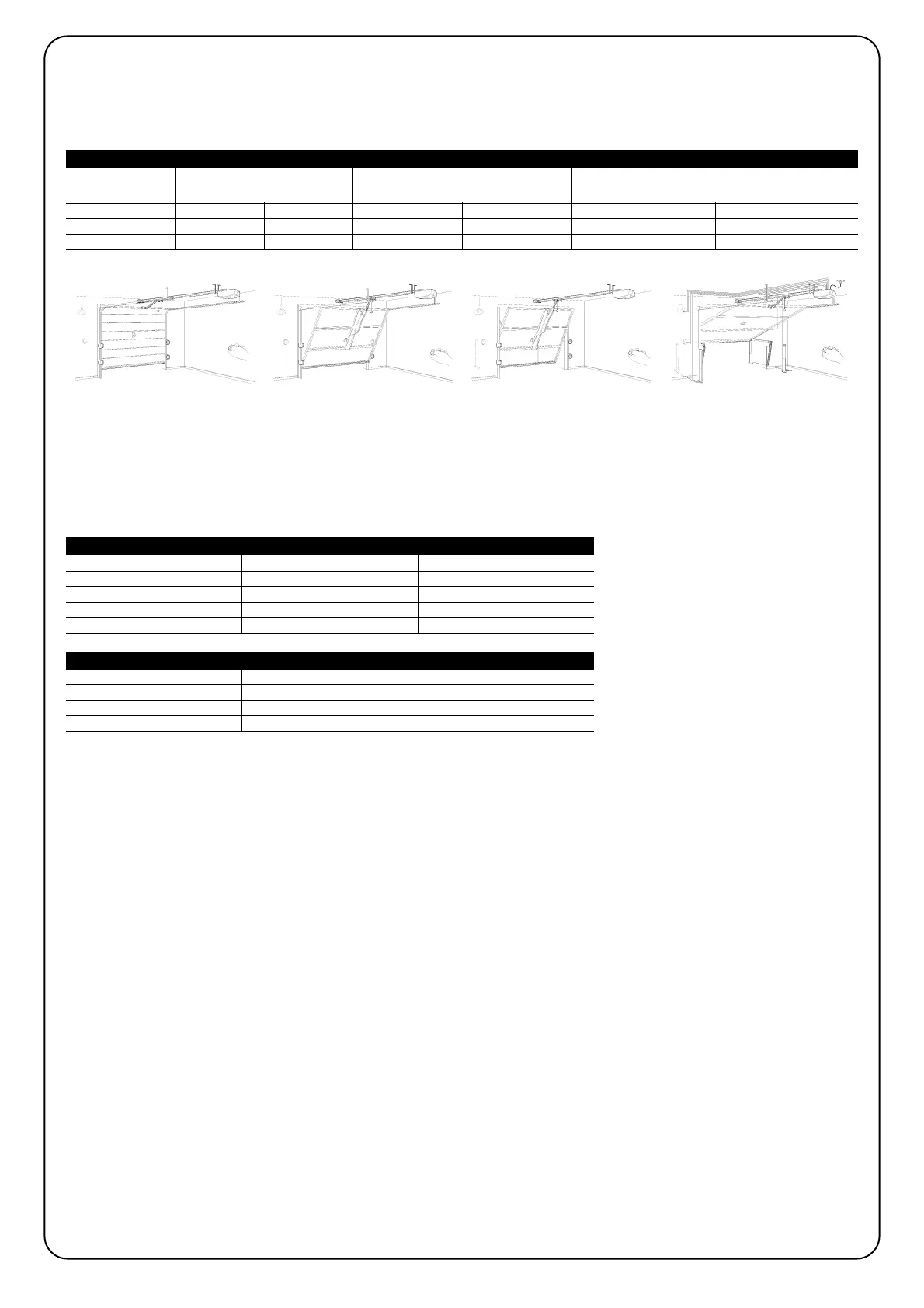

Charakterystyki konstrukcyjne produktów SPIN umożliwiają zastosowanie do bram sekcyjnych lub wahadłowych, zgodnie z ograniczeniami
podanymi w tabelach 2, 3 i 4.
Wymiary podane w tabeli 2 są tylko wzorcowe i służą jedynie do wstępnego oszacowania Rzeczywista przydatność SPIN do automatyzacji
określonej bramy, zależy od stopnia wyważenia bramy; od oporów tarcia w prowadnicach i innych zjawisk, również chwilowych, jak siła wiatru
lub obecność oblodzenia, które mogą przeszkodzić w jej ruchu.
Dla określenia rzeczywistych wartości, należy bezwzględnie zmierzyć siłę niezbędną do ruszenia bramy na całej długości ruchu i sprawdzić,
czy nie przekracza “momentu nominalnego”, podanego w rozdziale “8 Dane techniczne”; ponadto, aby ustalić maksymalną ilość cykli na
godzinę i cykli następujących po sobie, należy skonsultować tabelę 3 i 4.
Wysokość bramy pozwala na określenie maksymalnej ilości cykli na godzinę, oraz cykli następujących po sobie, natomiast siła potrzebna do
jej przemieszczenia pozwala na określenie procentowego zmniejszenia cykli; na przykład, jeśli wys. bramy wynosi 2,2m, to byłyby możliwe
12 cykli na godzinę oraz 6 cykli kolejnych, ale jeśli do jej przesunięcia potrzeba 250N, należy je zmniejszyć do 70%, wynik więc będzie wynosił
8 cykli na godzinę oraz około 4 cykli następujących po sobie.
Dla zapobieżenia przegrzaniu, w centrali zamontowany jest ogranicznik, który oblicza obciążenie silnika i czas trwania cykli i interweniuje,
kiedy zostaje przekroczona maksymalna wartość graniczna.
Uwaga: 1Kg = 9.81N, czyli, np. 500N = 51Kg
Wysokość skrzydła w metrach maksymalna ilość cykli/godzinę
maksymalna ilość kolejnych cykli
Do 2 16 8
2÷2,5 12 6
2,5÷3 10 5
3÷3,5 8 4
Tabela 3: ograniczenia wynikające z wysokości skrzydła.
Siła do przesunięcia skrzydłą N
Procentowa redukcja cykli
Do 200 100%
200÷300 70%
300÷400 25%
Tabela 4: ograniczenia związane z niezbędną siłą do poruszenia skrzydłem
Model typ: Brama SEKCYJNA Brama WAHADŁOWA niewystająca Brama WAHADŁOWA wystająca
(z dodatkowym osprzętem SPA5) (z akcesoriem SPA5) lub na sprężyny (bez SPA5)
Wys. Szer. Wys. Szer. Wys. Szer.
SPIN10KCE 2.4m 3.7m 2.2m 3.5m 2.8m 3.5m
SPIN11KCE 2.4m 3.7m 2.2m 3.5m 2.8m 3.5m
Tabela 2: ograniczenia w zastosowaniu siłowników SPIN
