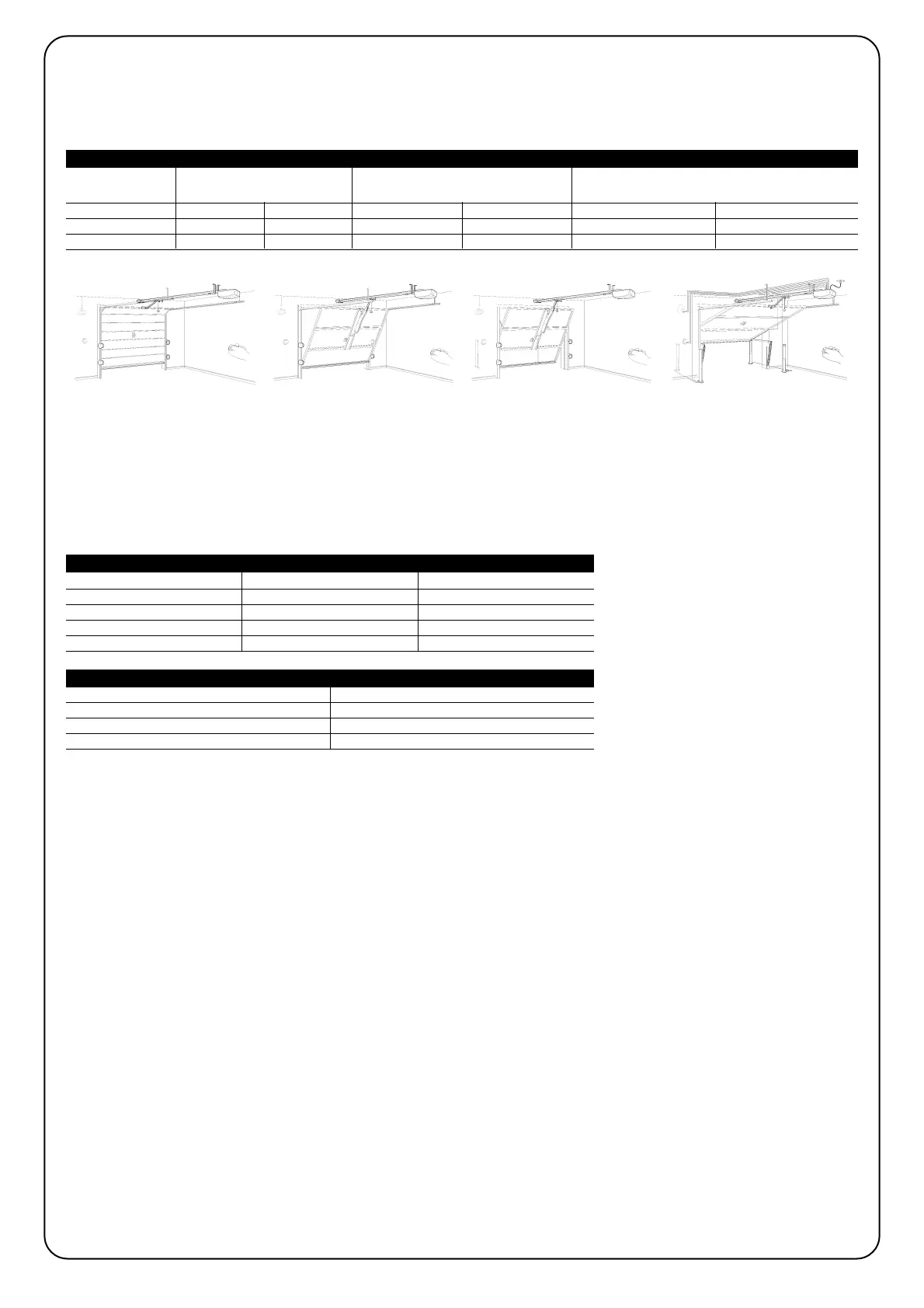

2.1) Gebruikslimieten
De gegevens met betrekking tot de prestaties van de producten van de lijn SPIN worden in het hoofdstuk “8 Technische gegevens” weer-
gegeven en zijn de enige waarden waarmee het mogelijk is correct te beoordelen of een product voor bepaald gebruik geschikt is.
De structurele kenmerken van de producten SPIN maken deze geschikt voor toepassing op sectionaal- of kanteldeuren, volgens de limieten
zoals die in de tabellen 2, 3, en 4 zijn weergegeven.
De maten in tabel 2 vormen slechts een richtlijn en dienen alleen voor een eerste schatting. Het antwoord op de vraag of de SPIN daadwerke-
lijk geschikt is om een bepaalde deur te automatiseren wordt bepaald door de mate waarin de vleugel gebalanceerd is; de weerstand die de
geleiderails ondervinden en door andere factoren, ook toevallige factoren, zoals de kracht van de wind of de aanwezigheid van ijs die de
manoeuvre van de vleugel zouden kunnen belemmeren. Voor een reële controle is het absoluut noodzakelijk de kracht te meten die nood-
zakelijk is om de vleugel over de gehele loop te laten bewegen en te controleren dat deze niet het “nominale koppel” overschrijdt zoals dat
in hoofdstuk “8 Technische gegevens” is aangegeven; bovendien dient u om het aantal cycli/uur en opeenvolgende cycli vast te stellen, reke-
ning te houden met wat in de tabellen 3 en 4 is aangegeven.
Op grond van de hoogte van de deur kunt u het maximum aantal cycli per uur en het aantal opeenvolgende cycli bepalen, terwijl op grond
van de kracht die noodzakelijk is om de deur te bewegen u het percentage van de reductie van het aantal cycli kunt vaststellen; als de vleu-
gel bijvoorbeeld 2,2 m hoog is, zou het mogelijk zijn 12 cycli/uur en 6 opeenvolgende cycli uit te voeren, maar als voor het bewegen van de
vleugel 250N noodzakelijk zijn, dient u deze met 70% terug te brengen; het resultaat is dus 8 cycli/uur en circa 4 opeenvolgende cycli.
Om oververhitting te voorkomen heeft de besturingseenheid een begrenzer die gebaseerd is op de kracht die de motor moet ontwikkelen en
de duur van de cycli, en die in werking treedt wanneer de maximumgrens wordt overschreden.
N.B.: 1kg = 9,81N dus bijvoorbeeld, 500N = 51kg
Hoogte vleugel meter max. cycli/uur max. opeenvolgende cycli
Tot 2 16 8
2÷2,5 12 6
2,5÷3 10 5
3÷3,5 8 4
Tabel 3: limieten in verband met de hoogte van de vleugel
Kracht om de vleugel te laten bewegen N Percentage reductie aantal cycli
Tot 200 100%
200÷300 70%
300÷400 25
Tabel 4: limieten in verband met de kracht die noodzakelijk is om de vleugel te laten bewegen
Model type: SECTIONAALdeur
Binnen de gevel blijvende kanteldeur Buiten de gevel draaiende kanteldeur (met het
(met het accessoire SPA5) accessoire SPA5) of met veren (zonder SPA5)
Hoogte Breedte Hoogte Breedte Hoogte Breedte
SPIN10KCE 2.4m 3.7m 2.2m 3.5m 2.8m 3.5m
SPIN11KCE 2.4m 3.7m 2.2m 3.5m 2.8m 3.5m
Tabel 2: gebruikslimieten reductiemotoren SPIN
