34

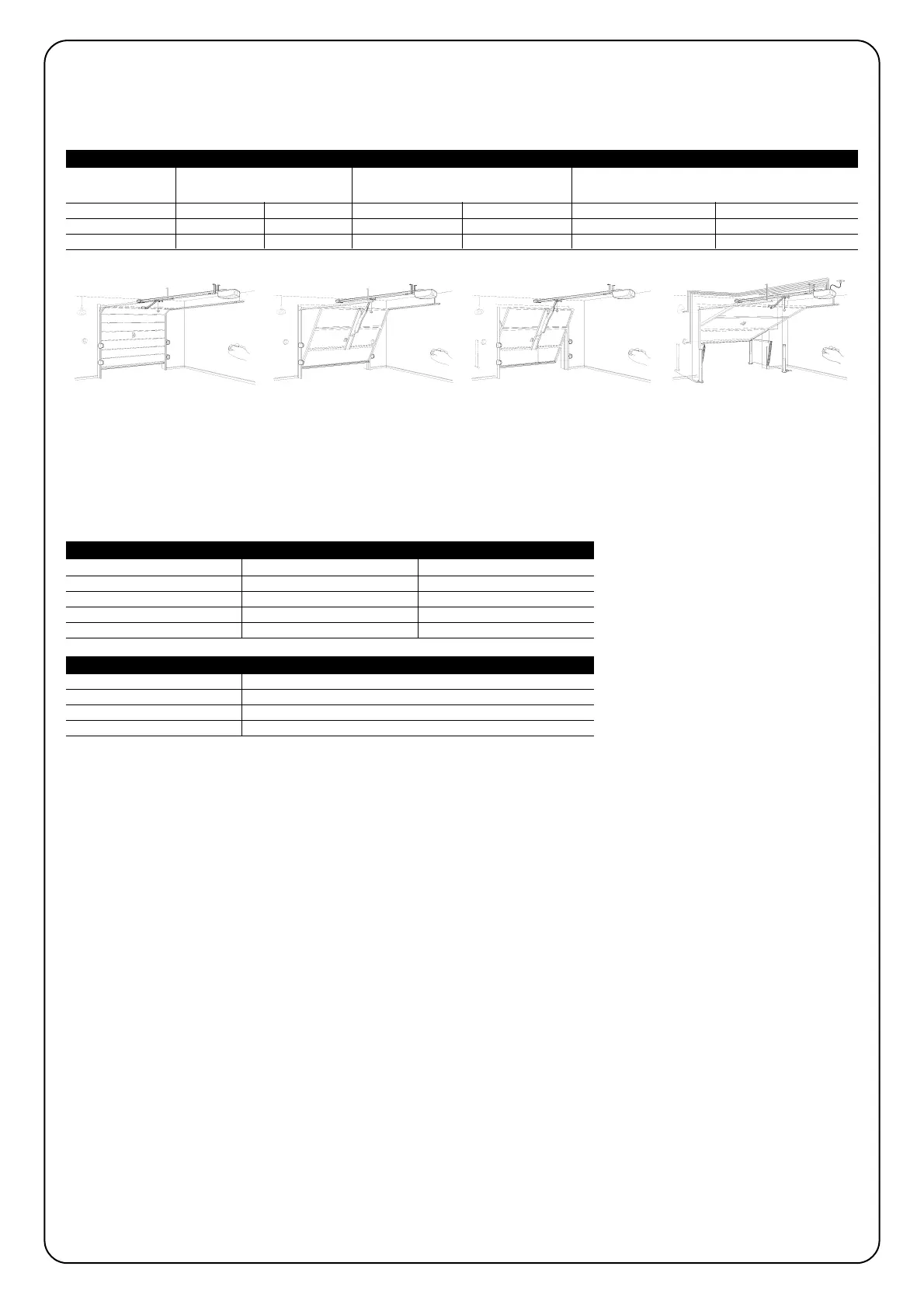

2.1) Limiti d’impiego
I dati relativi alle prestazioni dei prodotti della linea SPIN sono riportati nel capitolo “8 Caratteristiche tecniche” e sono gli unici valori che con-
sentono la corretta valutazione dell’idoneità all’uso.
Le caratteristiche strutturali dei prodotti SPIN li rendono adatti all’uso su portoni di tipo sezionale o basculante, secondo i limiti riportati nelle
tabelle 2, 3 e 4.
Le misure in tabella 2 sono puramente indicative e servono solo per una stima di massima. La reale idoneità di SPIN ad automatizzare un
determinato portone dipendono dal grado di bilanciamento dell’anta; dagli attriti delle guide e da altri fenomeni, anche occasionali, come la
pressione del vento o la presenza di ghiaccio che potrebbero ostacolare il movimento dell’anta.
Per una verifica reale è assolutamente indispensabile misurare la forza necessaria per muovere l’anta in tutta la sua corsa e controllare che
questa non superi la “coppia nominale” riportata nel capitolo “8 Caratteristiche tecniche”; inoltre per stabilire il numero di cicli/ora e cicli con-
secutivi occorre considerare quanto riportato nelle tabelle 3 e 4.
L’altezza del portone permette di determinare il numero massimo di cicli per ora e di cicli consecutivi mentre la forza necessaria a muoverla
permette di determinare la percentuale di riduzione dei cicli; ad esempio, se l’anta è alta 2,2m sarebbero possibili 12 cicli/ora e 6 cicli con-
secutivi ma se per muovere l’anta sono necessari 250N, occorre ridurli a 70%, il risultato è quindi 8 cicli/ora e circa 4 cicli consecutivi.
Per evitare surriscaldamenti la centrale prevede un limitatore che si basa sullo sforzo del motore e la durata dei cicli, intervenendo quando
viene superato il limite massimo.
Nota: 1Kg = 9.81N, quindi, ad esempio, 500N = 51Kg
Altezza anta metri cicli/ora massimi cicli consecutivi massimi
Fino a 2 16 8
2÷2,5 12 6
2,5÷3 10 5
3÷3,5 8 4
Tabella 3: limiti in relazione all’altezza dell’anta
Forza per muovere l’anta N Percentuale riduzione cicli SN6011
Fino a 200 100%
200÷300 70%
300÷400 25
Tabella 4: limiti in relazione alla forza necessaria a muovere l’anta
Modello tipo: Portone SEZIONALE Portone BASCULANTE non Portone BASCULANTE debordante
debordante (con accessorio SPA5) (con accessorio SPA5) o a molle (senza SPA5)
Altezza Larg. Altezza Larg. Altezza Larg.
SPIN10KCE 2.4m 3.7m 2.2m 3.5m 2.8m 3.5m
SPIN11KCE 2.4m 3.7m 2.2m 3.5m 2.8m 3.5m
Tabella 2: limiti d’impiego motoriduttori SPIN
