7.3.2) Photozellen
Die Steuerung von SPIN ist mit der Funktion “Fototest (Photozellentest)” versehen, welche die Zuverlässigkeit der Sicherheitsvorrichtungen
erhöht und eine Einstufung in “Klasse 2” gemäß EN 954-1 ermöglicht, was das Ganze Steuerung und Sicherheitsphotozellen betrifft.
Bei Beginn einer jeden Bewegung werden die damit verwickelten Sicherheitseinrichtungen kontrolliert; die Bewegung beginnt nur, wenn alles
in Ordnung ist. Falls der Test hingegen negativ war (Photozelle durch Sonne geblendet, Kabel kurzgeschlossen, usw.) wird der Defekt ermit-
telt und es erfolgt keine Bewegung.
Für die Funktion “Fototest” ist ein spezieller Anschluss der Photozellensender notwendig (siehe die Abb. 40 und 41). Die Steuerung erkennt
den “Fototest”-Anschluss während der Erlernung (siehe “4.2 Erlernung der Positionen Öffnung und Schließung des Tors”)

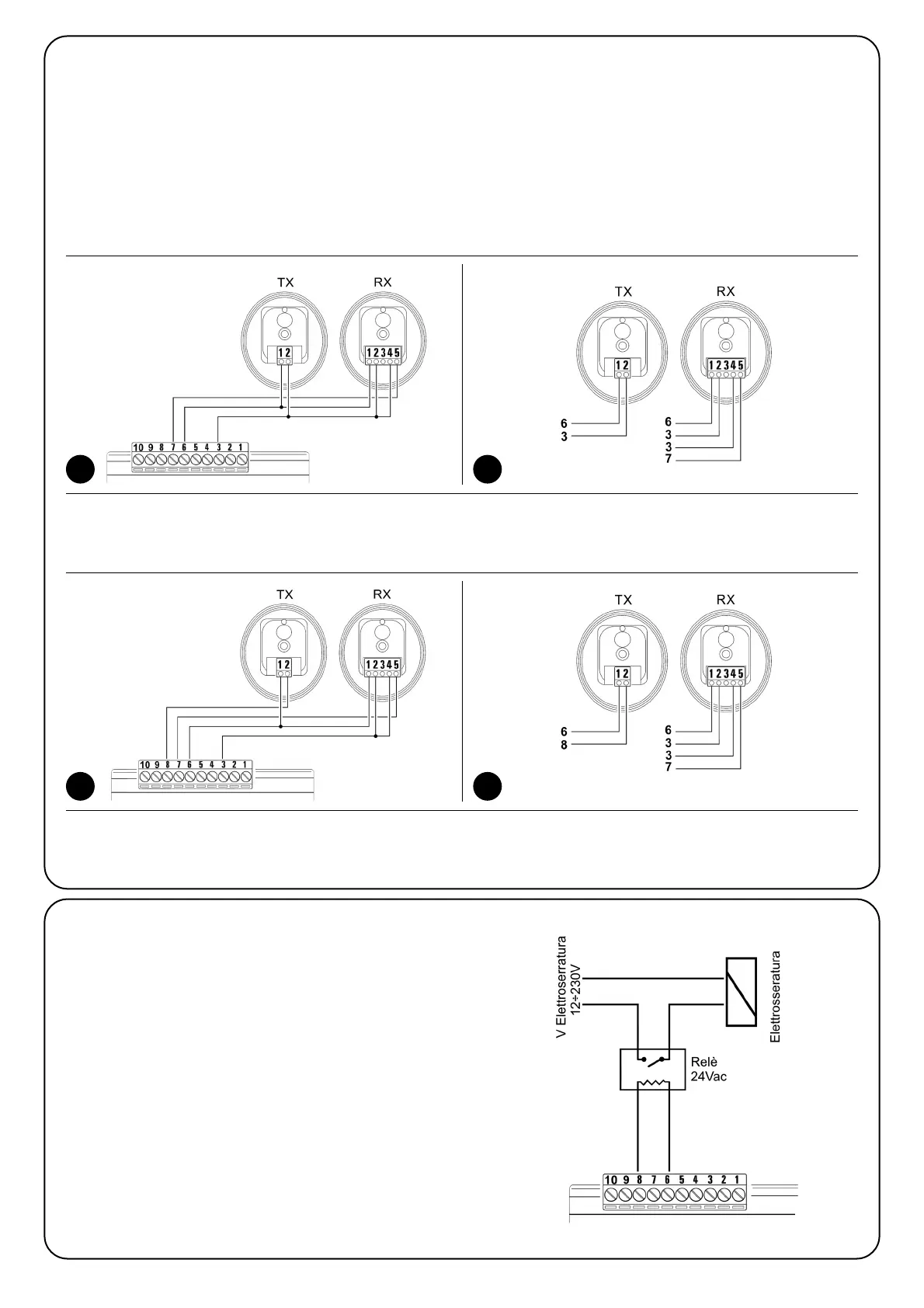

• Anschluss ohne der Funktion “Fototest” (Abbildungen 38 und 39)
Die Sender und Empfänger direkt vom Ausgang der Nebeneinrichtungen der Steuerung speisen (Klemmen 3 - 6).
• Anschluss mit der Funktion “Fototest” (Abbildungen 40 und 41):
Die Versorgung der Empfänger wird direkt vom Ausgang der Nebeneinrichtungen (Klemmen 3 – 6) genommen, wogegen jene der Sender
vom Ausgang “Fototest” (Klemmen 8 – 6) genommen wird. Der an Ausgang “Fototest” anwendbare Höchststrom beträgt 100mA.
Falls 2 Photozellenpaare benutzt werden, die sich überschneiden können, das Synchrosystem aktivieren, wie in den Anweisungen der Pho-
tozellen beschrieben.
38 39
40 41
7.3.3) Elektroschloss
Werkseitig ist der Ausgang “Fototest” für die Funktion “Fototest”
aktiviert.
An der Steuerung von SPIN kann dieser Ausgang auch für ein Elek-
troschloss aktiviert werden. Bei Beginn jeder Öffnungsbewegung
aktiviert sich der Ausgang 2 Sekunden lang; auf diese Weise kann
ein Elektroschloss angeschlossen werden. Bei der Schließbewegung
wird der Ausgang nicht aktiviert, daher kann sich das Elektroschloss
mechanisch rückstellen.
Der Ausgang steuert das Elektroschloss nicht direkt, sondern nur
eine Last von 24Vac – 2W. Der Ausgang muss mit einem Relais
zusammengeschaltet werden, wie in der Abbildung gezeigt.
