W tym rozdziale zostaną omówione możliwości programowania, ustawień osobistych, diagnostyki oraz rozwiązywania problemów w siłowniku SPIN.
7) Funkcje zaawansowane
RADIO
W ciągu pierwszych 10 sekund od uruchomienia wykonuje funkcję “RADIO”,
umożliwiając zapamiętanie i usunięcie z pamięci kodów nadaj ników radiowy ch
stosowanych wraz z siłownikiem SPIN. Po tym czasie przycisk pełni już inną funkcję.
Stop Przycisk “STOP” umożliwia zatrzymanie manewru; jeżeli zostanie naciśnięty i
SET przytrzymany przez czas dłuższy niż 5 sekund, umożliwi wejście w tryb
programowania opisany w dalszej części.
PP Przycisk “PP” umożliwia sterowanie otwieraniem i zamykaniem bramy; może też
służyć do przesuwania w górę lub w dół zaprogramowanego punktu.

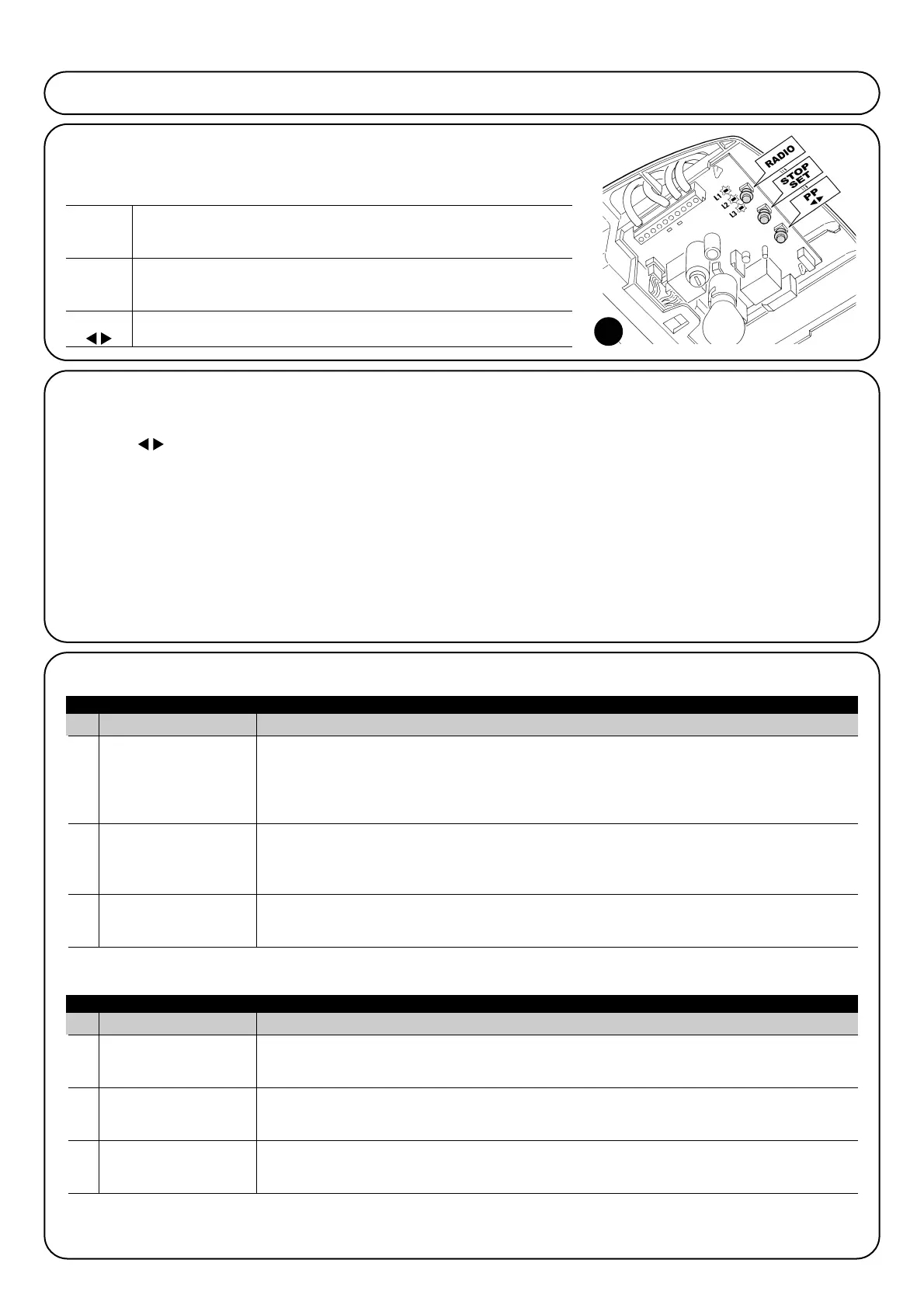

7.1) Przyciski programowania
W centrali sterującej siłownikiem SPIN znajdują się 3 przyciski, które mogą być używane
zarówno do sterowania centralą podczas prób jak i do programowania.
7.2) Programowanie
W centrali sterowania SPIN są dostępne niektóre funkcje programo-
walne; ustawianie tych funkcji realizuje się za pomocą 2 przycisków
w centrali: []i [Set], a ich wizualizację realizuje się za pomo-
cą 3 diod: L1, L2, L3.
Programowanie można podzielić na 2 grupy:
Programowanie podczas włączania: ten tryb programowania
może być realizowany tylko bezpośrednio po włączeniu zasilania do
siłownika SPIN. Przytrzymując naciśnięty przycisk [Set] podczas
włączania centrali uaktywnia się ten tryb programowania.
Programowanie standardowe: ten tryb programowania może
być realizowany w dowolnym momencie i zostaje uaktywniony przez
przytrzymanie przycisku [Set].
W obydwu trybach programowania dostępne funkcje programowal-
ne są ustawione na 2 poziomach:
Pierwszy poziom: funkcje ustawialne w trybie ON-OFF (aktywna
lub nie aktywna); w tym przypadku diody L1, L2 i L3 wskazują jed-
ną funkcję: jeżeli dioda jest zapalona, funkcja jest aktywna, jeżeli
zgaszona, funkcja jest nie aktywna; patrz tabele 15 i 15a.
Drugi poziom: parametry ustawialne na skali wartości (wartości od
1 do 3); w tym przypadku każda dioda L1, L2 i L3 wskazuje war-
tość regulowaną spośród 3 możliwych wartości; patrz tabele 17 i
17a.
Nr Opis Przykład
L1 Zmienna czułość. Ta funkcja umożliwia uaktywnienie lub zdezaktywowanie czułości, z jaką są rozpoznawane przeszkody
Czułość tego systemu jest ustawiana fabrycznie jako zmienna (dioda L1 zgaszona): większa czułość
przy małym obciążeniu silnika, mniejsza czułość przy większym obciążeniu silnika. To wszystko w celu
rozpoznania przeszkód z maksymalną dokładnością. Możliwe jest zdezaktywowanie czułości zmiennej i
pozostanie przy 3 Wstałych” poziomach siły silnika (dioda L1 zapalona).
L2
Fototest / Zamek elektryczny
Ta funkcja pozwala na uprawnienie wyjścia 8 listwy zaciskowej do działania z funkcją Fototestu lub
zamka elektrycznego. Fabrycznie wyjście 8 jest uaktywnione na funkcję “Fototestu” (dioda L2 zgaszona).
Alternatywnie w centrali siłownika SPIN możliwe jest zaprogramowanie wyjścia na sterowanie zamkiem
elektrycznym (dioda L2 zapalona).
L3 Otwarcie częściowe Ta funkcja umożliwia wybór stopnia otwarcia częściowego: krótki lub długi. Fabrycznie otwarcie
częściowe jest ustawione na wariant długi (około 1 m, dioda L3 zapalona). Alternatywnie można
zaprogramować otwarcie częściowe krótkie (około 15 cm, dioda L3 zgaszona).
Pod koniec procedury “Programowanie podczas włączania” diody L1, L2 i L3 pokazują stan funkcji programowania standardowego.
Tabela 15: wykaz programowalnych funkcji “Programowanie podczas włączania”
7.2.1) Funkcje pierwszego poziomu (funkcje typu ON-OFF))
Nr Opis Przykład
L1 Prędkość zamykania Ta funkcja umożliwia wybór jednej z dwóch prędkości silnika podczas manewru zamykania: “szybko”
lub “powoli”. Fabrycznie ustawiana jest prędkość “szybko” (dioda L1 zapalona). Dezaktywując tę funkcję
ustawia się prędkość na “powoli” (dioda L1 zgaszona).
L2 Prędkość otwierania Ta funkcja umożliwia wybór jednej z dwóch prędkości silnika podczas manewru otwierania: “szybko” lub
“powoli”. Fabrycznie ustawiana jest prędkość “szybko” (dioda L2 zapalona). Dezaktywując tę funkcję
ustawia się prędkość na “powoli” (dioda L2 zgaszona).
L3 Zamknij automatycznie Ta funkcja umożliwia automatyczne zamykanie bramy po zaprogramowanym czasie; fabrycznie ten czas jest
ustawiany na 30 sekund i może być modyfikowany w granicach od 15 do 60 sekund. Fabrycznie ustawione
jest działanie “półautomatyczne” - zamykanie automatyczne jest zdezaktywowane (dioda L3 zgaszona).
Podczas normalnego działania siłownika SPIN diody L1, L2 i L3 są zapalone lub zgaszone zależnie od stanu funkcji przypisanej do “pro-
gramowania standardowego”, na przykład dioda L3 jest zapalona, jeżeli uaktywnione jest zamykanie automatyczne. Dioda L1 pokazu-
je natomiast stan funkcji “radio” w ciągu pierwszych 10 sekund od chwili włączenia.
Tabela 15a: wykaz programowalnych funkcji “Programowanie standardowe”
37
