7.3.2) Fotocellule
La centrale di SPIN è provvista della funzione “Fototest” che aumenta l’affidabilità dei dispositivi di sicurezza, permettendo di raggiungere la
“categoria 2” secondo la norma EN 954-1 per quanto riguarda l’insieme centrale e fotocellule di sicurezza.
Ogni volta che viene avviata una manovra vengono controllati i dispositivi di sicurezza coinvolti, solo se tutto è a posto la manovra ha inizio.
Se invece il test non da esito positivo (fotocellula accecata dal sole, cavi in corto circuito ecc.) viene individuato il guasto e la manovra non
viene eseguita.

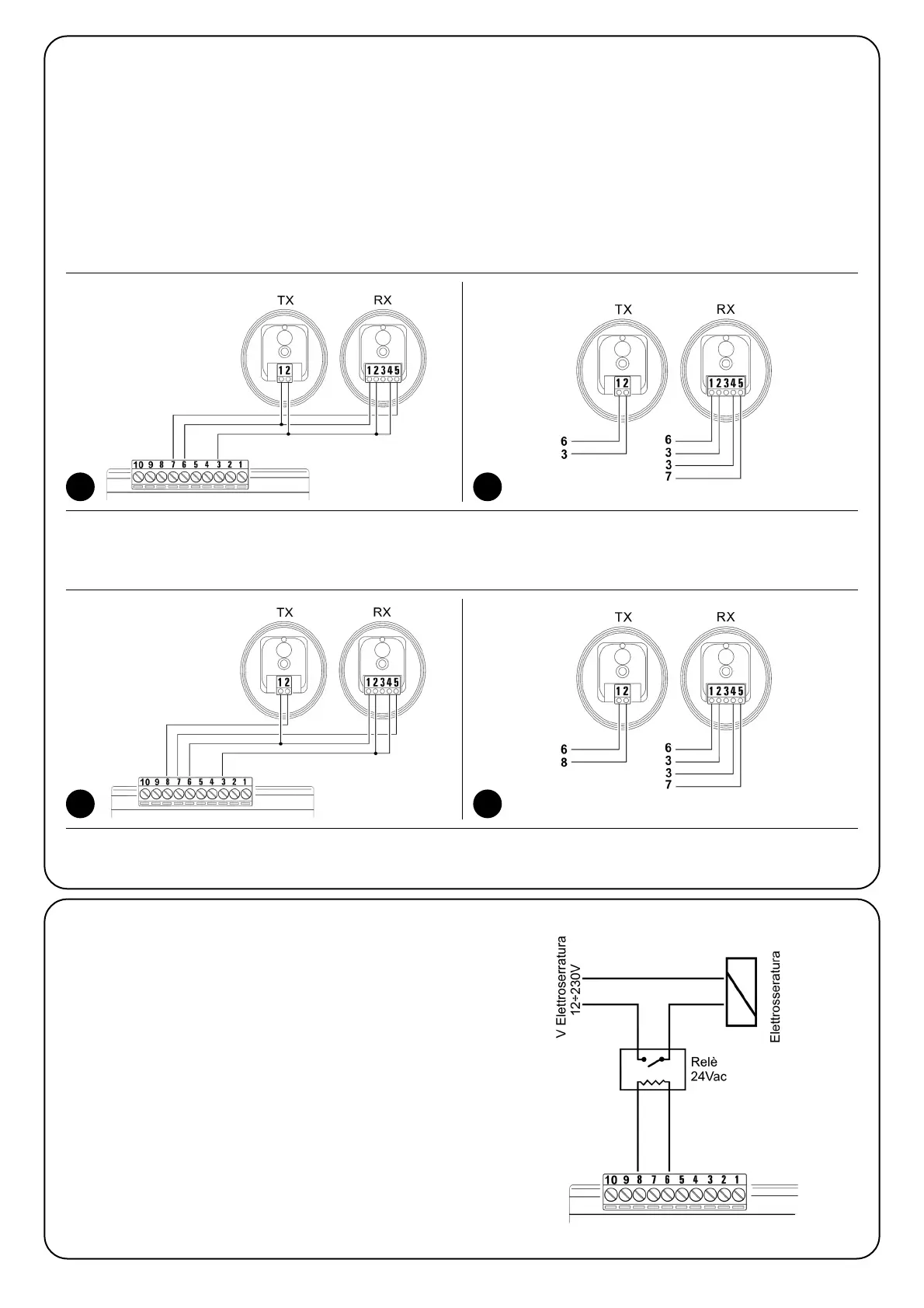

Per la funzione “fototest” è necessario uno specifico collegamento dei trasmettitori delle fotocellule (vedere fig.40 e 41). La centrale ricono-
sce il collegamento in modo “fototest”durante la fase di apprendimento (vedere paragrafo “4.2 apprendimento delle posizioni di apertura e
chiusura del portone”)
• Collegamento senza funzione “Fototest” (Figura 38 e 39)
Alimentare trasmettitori e ricevitori direttamente dall’uscita servizi della centrale (morsetti 3 - 6).
• Collegamento con funzione “Fototest” (Figura 40, e 41):
L’alimentazione dei ricevitori è presa direttamente dall’uscita dei servizi (morsetti 3 - 6), mentre quella dei trasmettitori dall’uscita “Fototest”
(morsetti 8 - 6). La corrente massima utilizzabile sull’uscita “Fototest” è di 100mA.
Nel caso si usino 2 coppie di fotocellule che si possono interferire tra loro, attivare il sincronismo come descritto nelle istruzioni delle fotocel-
lule.
38 39
40 41
7.3.3) Elettroserratura
Di fabbrica l’uscita “fototest” è attiva per la funzione “Fototest”.
In alternativa nella centrale di SPIN è possibile programmare l’uscita
per il comando di una elettroserratura. All’avvio di ogni manovra di
apertura l’uscita viene attivata per una durata di 2 secondi; in que-
sto modo è possibile collegare un dispositivo elettroserratura. Nella
manovra di chiusura l’uscita non viene attivata per cui l’elettroserra-
tura deve essere capace di riarmarsi meccanicamente.
L’uscita non può comandare direttamente l’elettroserratura ma solo
un carico da 24Vac - 2W. L’uscita dovrà essere interfacciata con un
relé, come illustrato in figura.
