155
PL
2.2) Typowa instalacja

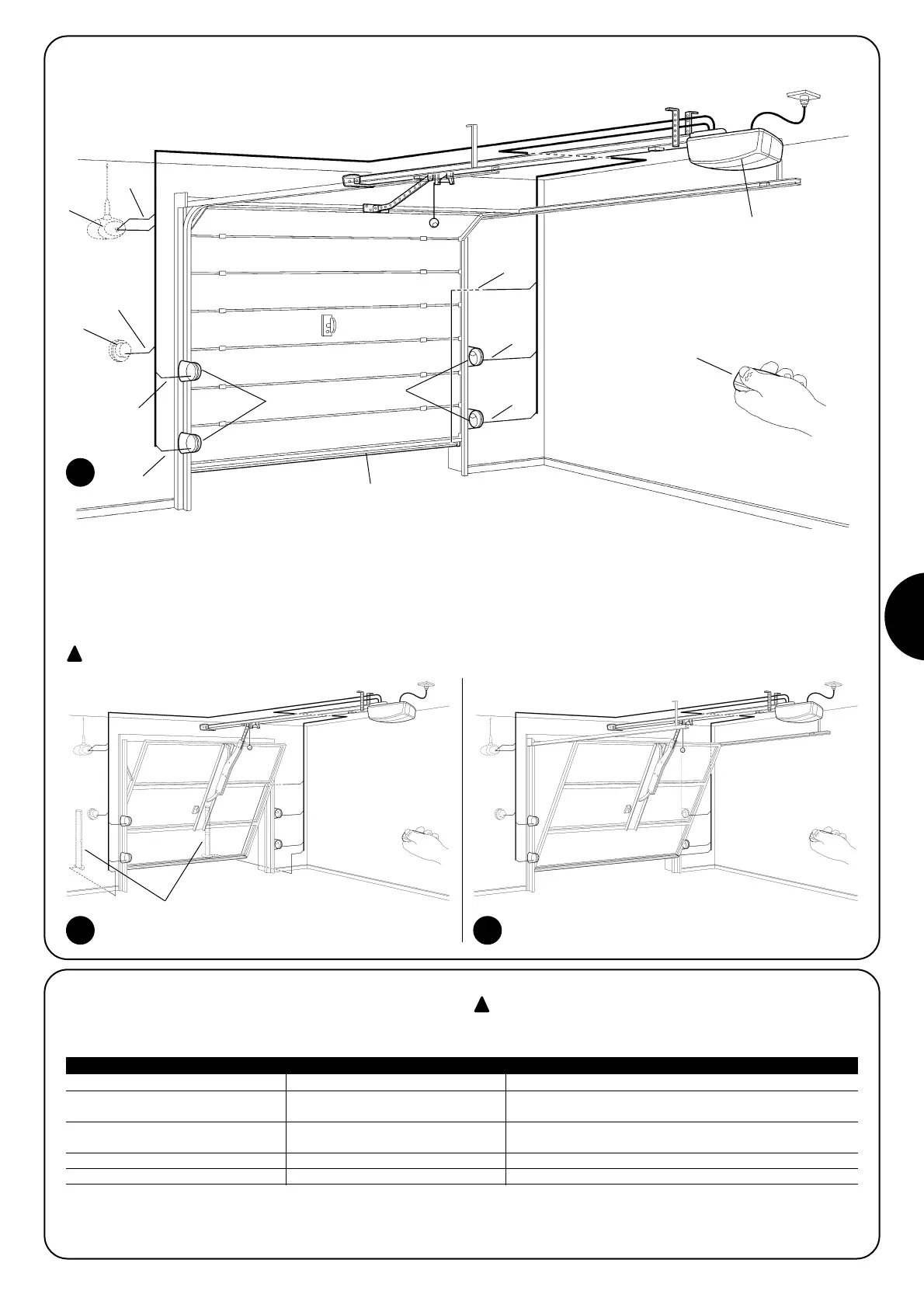

Na rysunku 2 pokazano typową instalację dla bramy sekcyjnej.
2
1 SPIN
2 Fotokomórki
3
Fotokomórki na kolumience (Rys. 3)
4 Listwa krawędziowa główna
5 Lampa ostrzegawcza z
wbudowaną anteną
6 Przełącznik na klucz
7 Nadajnik radiowy
Na rysunkach 3 i 4 pokazane są instalacje typowe dla bramy wahadłowej wystającej i nie wystającej.
Dla instalacji na bramach wahadłowych niezbędny jest dodatkowy osprzęt SPA5.
3 4
5
6
C
B
A
2
2
4
B
B
D
7
1
3
2.3) Wykaz przewodów
W typowym urządzeniu pokazanym na rysunku 3 są uwidocznione
także przewody niezbędne do podłączenia różnych urządzeń; w
tabeli 5 są podane charakterystyki przewodów.
Użyte przewody muszą być dostosowane do typu
instalacji - zaleca się na przykład zastosowanie przewodu
typu H03VV-F, do instalowania na zewnątrz.
Uwaga 1: dwa przewody 2x0,5mm
2
mogą być zastąpione jednym przewodem 4x0,5mm
2
Uwaga 2: do połączenia listew na bramach należy wykorzystać odpowiednie urządzenia, które pozwalają na połączenie elektryczne również
wtedy, kiedy skrzydło jest w ruchu.
Podłączenie Rodzaj przewodu Maksymalna dozwolona długość
A: Lampa ostrzegawcza z anteną 1 przewód 2 x 0,5mm
2
20m
1 przewód ekranowany RG58 20m (zalecany krótszy od 5m)
B: Fotokomórki 1 przewód 2 x 0,25mm
2
dla TX 30m
1 przewód 4 x 0.25mm
2
dla RX 30m
C: Przełącznik na klucz 2 przewody 2 x 0,5mm
2
(uwaga 1) 50m
D: Listwa krawędziowa główna 1 przewód 2x0,5mm
2
(uwaga 2) 30m
Tabela 5: wykaz przewodów
B
