38
3.2.2) Assemblaggio guida SNA11
La guida SNA11 è già preassemblata. L’unica operazione da fare è
tendere la cinghia tramite il dado M8 (H), come in figura 17, fino a
sentirla sufficientemente rigida.

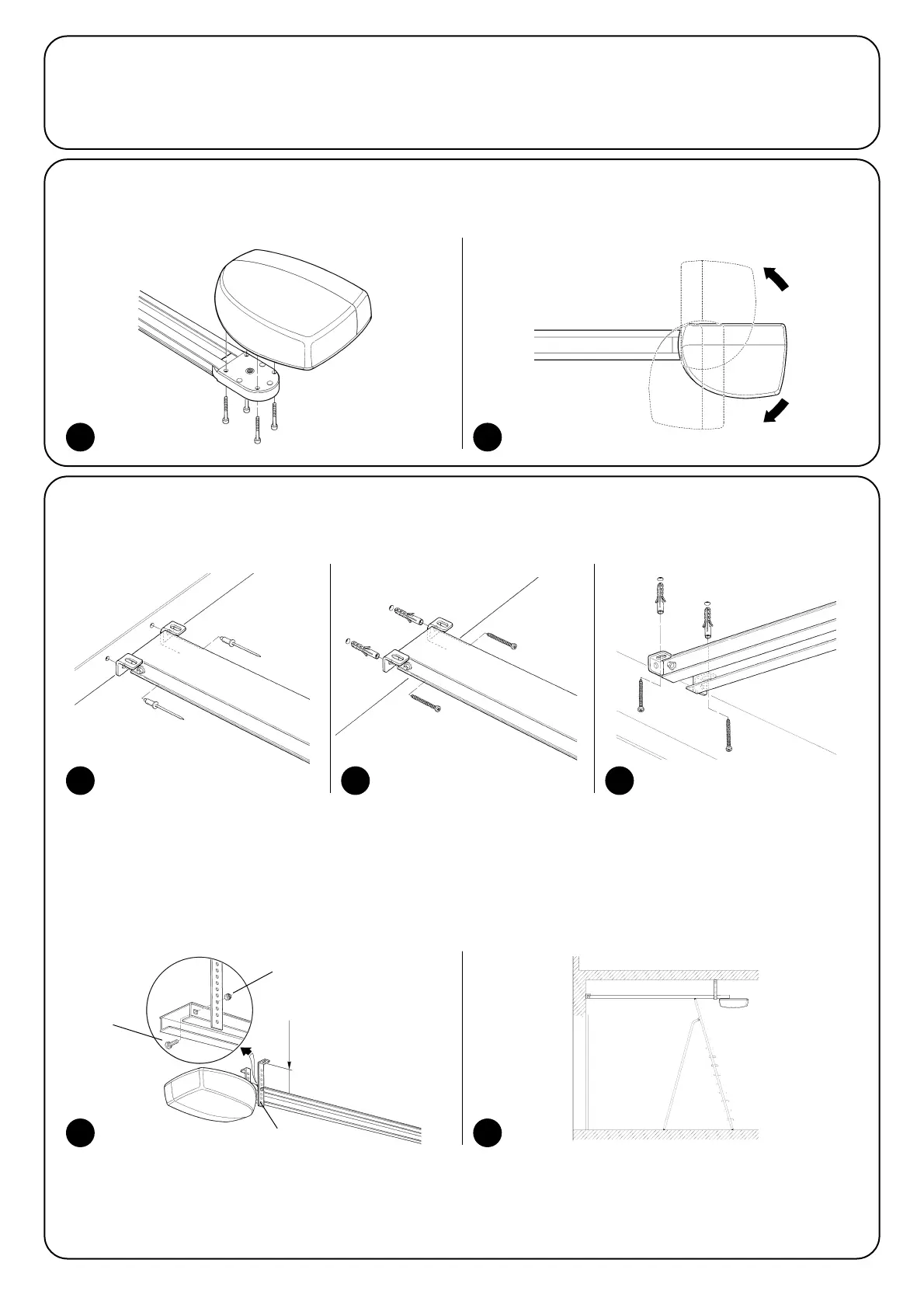

3.2.3) Fissaggio del motoriduttore alla guida
1. Unire il motoriduttore SPIN con la testa della guida (B); quindi fissarlo tramite le 4 viti V6.3x38, come in figura 18.
2. Il motore può essere ruotato in tre diverse posizioni, come in figura 19.
18 19
3.2.4) Fissaggio del motoriduttore al soffitto
1. Rispettando le quote A, B di figura 5, tracciare al centro del portone i due punti di fissaggio della staffa anteriore della guida. In base al
tipo di materiale, la staffa anteriore può essere fissata con rivetti, tasselli o viti (figure 20, 21). Se le quote A, B (figura 5) lo consentono, la
staffa può essere fissata direttamente al soffitto, come in figura 22.
2. Dopo avere forato nei punti previsti, lasciando il motoriduttore a terra, sollevare la guida dalla parte anteriore e fissarla con due viti, tasselli
o rivetti a seconda della superficie.
3. Fissare le staffe (I) tramite le viti M6x15 (L) ed i dadi M6 (M) scegliendo il foro che consenta di rispettare il più possibile la quota B, come
in figura 23.
4. Utilizzando una scala, sollevare il motoriduttore fino ad appoggiare le staffe al soffitto. Tracciare i punti di foratura, quindi riportare il moto-
riduttore a terra, come in figura 24.
20 21 22
23 24
L
M
I
B
