3.4) Collegamenti elettrici
Tutti i collegamenti elettrici devono essere eseguiti in
assenza di tensione all’impianto.
1. Per aprire il coperchio di protezione ed accedere alla centrale elet-
tronica di controllo di SPIN occorre premere a lato e farlo ruotare
come in figura 31.
2. Far passare attraverso il foro i cavi di collegamento verso i vari
dispositivi, lasciandoli 20÷30cm più lunghi del necessario. Vedere
tabella 5 per il tipo di cavi e la figura 2 per i collegamenti.

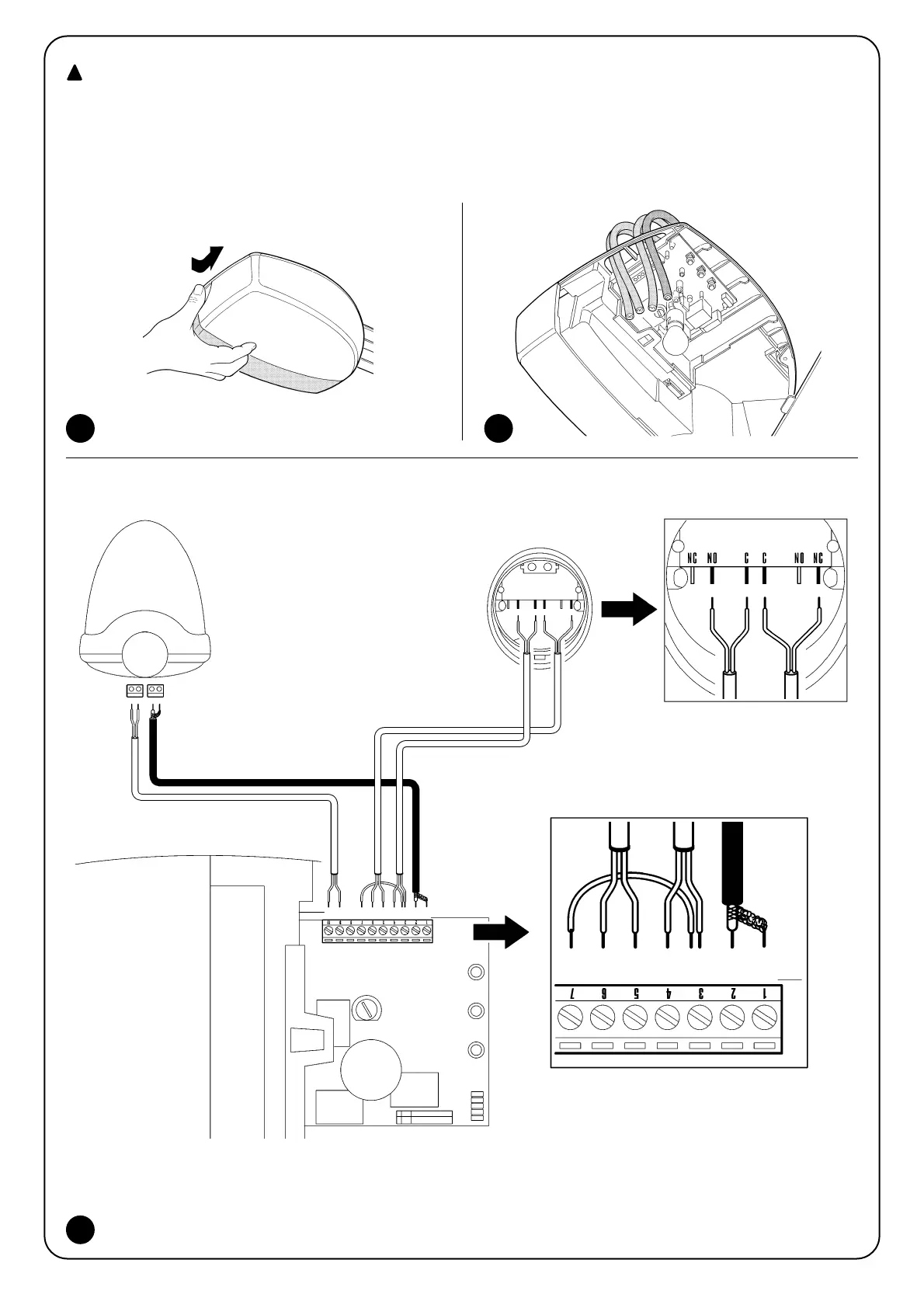

3. Eseguire i collegamenti dei cavi secondo lo schema di figura 33.
