82
7.3.2) Photocellules
La logique de commande SPIN est munie de la fonction « phototest » qui augmente la fiabilité des dispositifs de sécurité, permettant d’at-
teindre la « catégorie 2 selon la norme EN 954-1 en ce qui concerne l’ensemble logique de commande + photocellules de sécurité.
Chaque fois qu’une manœuvre est commandée, tous les dispositifs de sécurité concernés sont contrôlés; la manœuvre ne commence que
si le test est positif. En revanche, si le test n’est pas positif (photocellule éblouie par le soleil, câbles en court-circuit, etc.), la panne est iden-
tifiée et la manœuvre n’est pas effectuée.
Pour la fonction « photo-test », il est nécessaire de prévoir une connexion spécifique des émetteurs des photocellules (voir fig. 40 et 41). La
logique de commande reconnaît la connexion en mode « photo-test » durant la phase de reconnaissance (voir le paragraphe 4.2 « Recon-
naissance des positions d’ouverture et de fermeture de la porte »).

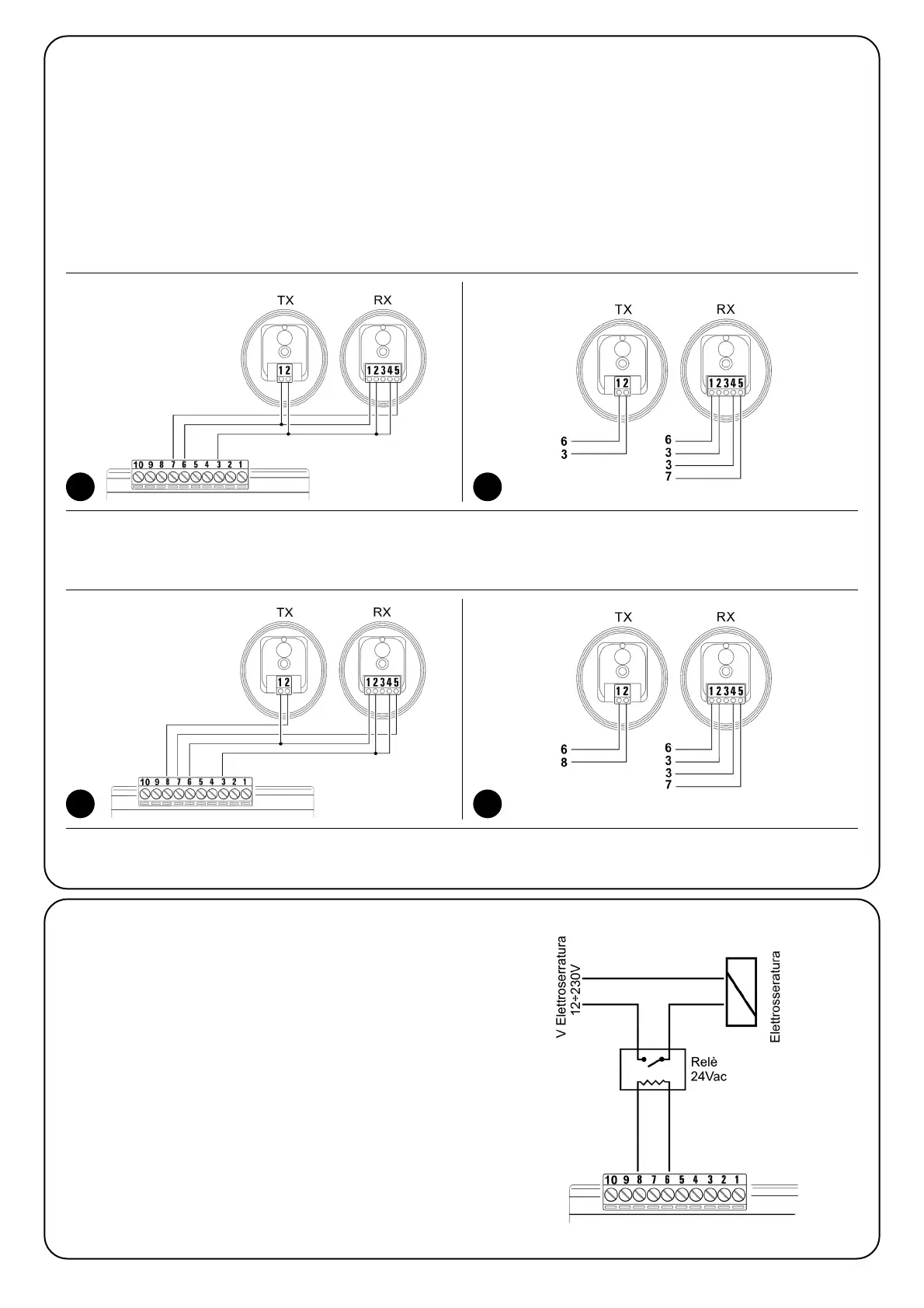

• Connexion sans fonction « phototest » (figures 38 et 39):
Alimenter les émetteurs et les récepteurs directement depuis la sortie des services de la logique de commande (bornes 3 - 6).
• Connexion avec fonction « phototest » (figures 40 et 41):
L’alimentation des récepteurs s’effectue directement depuis la sortie des services (bornes 3 - 6), alors que celle des émetteurs s’effectue
depuis la sortie « phototest » (bornes 8 – 6). Le courant maximal utilisable sur la sortie « phototest » est de 100 mA.
Si on utilise 2 paires de photocellules qui peuvent interférer entre elles, activer le synchronisme suivant les instructions fournies avec les pho-
tocellules.
38 39
40 41
7.3.3) Serrure électrique
Par défaut, la sortie « phototest » est activée pour la fonction « pho-
totest ».
Sinon, il est possible, sur la logique de commande de SPIN, de pro-
grammer la sortie pour la commande d’une serrure électrique. Au
démarrage de chaque manœuvre d’ouverture, la sortie est activée
pendant 2 secondes; il est ainsi possible de connecter une serrure
électrique. Durant la manœuvre de fermeture, la sortie n’est pas
activée: la serrure électrique doit donc être en mesure de se réen-
clencher mécaniquement.
La sortie ne peut pas commander directement la serrure électrique
mais seulement une charge de 2W Vca - 2 W. La sortie devra être
interfacée avec un relais comme l’indique la figure.
