7.3) Hinzufügen oder Entfernen von Vorrichtungen
Einer Automatisierung mit SPIN können jederzeit Vorrichtungen hin-
zugefügt bzw. aus dieser entfernt werden. Insbesondere können an
den Eingängen STOP und FOTO verschiedene Vorrichtungen ange-
schlossen werden, wie in “7.3.1 Eingang STOPP” und 7.3.2 Photo-

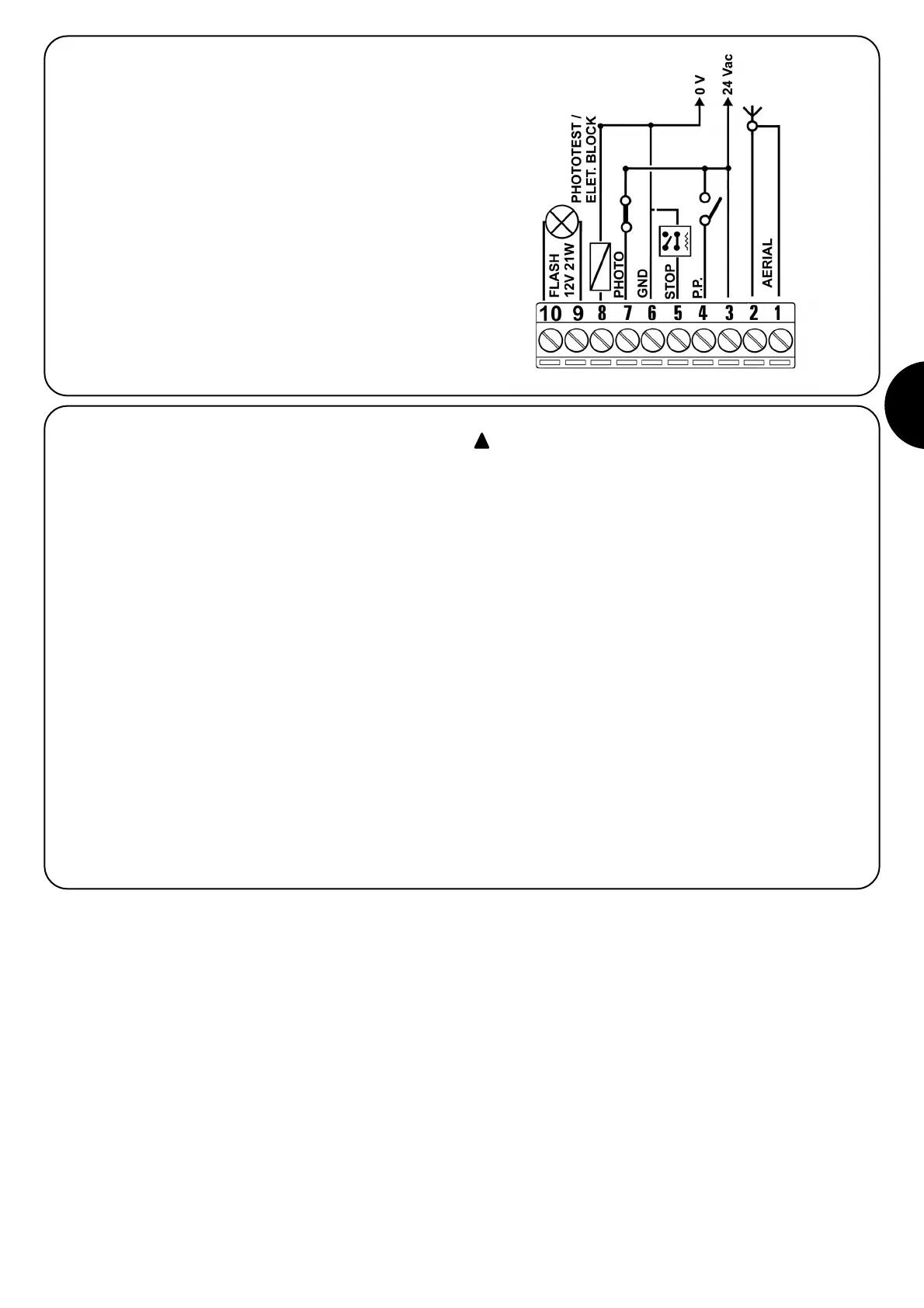

zellen“ angegeben. In der Abbildung befindet sich der Schaltplan für
den Anschluss der verschiedenen Vorrichtungen.
7.3.1) Eingang STOPP
STOPP ist der Eingang, der das unverzügliche Anhalten der Bewe-
gung verursacht, gefolgt von einer kurzen Reversierung. An diesem
Eingang können Vorrichtungen mit Ausgang mit gewöhnlich geöff-
netem NO-Kontakt, gewöhnlich geschlossenem NC-Kontakt, oder
Vorrichtungen mit Ausgang mit konstantem 8,2KΩ Widerstand wie
zum Beispiel Schaltleisten angeschlossen werden.
Die Steuerung erkennt die am Eingang STOPP angeschlossene Vor-
richtung während der Erlernung – siehe Paragraph “4.2 Erlernung
der Positionen Öffnung und Schließung des Tors”; danach wird ein
STOPP verursacht, wenn eine Variation des erlernten Status erfolgt.
Mit entsprechenden Maßnahmen kann am Eingang STOPP mehr als
eine Vorrichtung auch anderen Typs angeschlossen werden.
• Mehrere NO-Vorrichtungen können miteinander in unbegrenzter
Menge parallelgeschaltet werden.
• Mehrere NC-Vorrichtungen können miteinander in unbegrenzter
Menge seriengeschaltet werden.
• Mehrere Vorrichtungen mit konstantem 8,2KΩ Widerstand können
mit nur einem 8,2KΩ Endwiderstand kaskadengeschaltet werden.
• Weiterhin ist es möglich, NO- und NC-Vorrichtungen zu kombinie-
ren, indem die beiden Kontakte parallelgeschaltet werden, dann
einen 8,2KΩ Widerstand mit dem NC-Kontakt serienschalten (was
auch die Kombination von 3 Vorrichtungen - NO, NC und 8,2KΩ
ermöglicht).
Wenn der Eingang STOPP benutzt wird, um Vorrichtun-
gen mit Sicherheitsfunktionen anzuschließen, gewährlei-
sten nur die Vorrichtungen mit Ausgang mit konstantem
8,2KΩ Widerstand die Fehlertoleranzklasse 3 gemäß EN
954-1.
