3.2.2) Assemblage geleiderail SNA11
De geleiderail SNA11 is reeds voorgemonteerd. Het enige wat u
moet doen is de riem met behulp van de moer M8 (H) aanspannen,
zoals op afbeelding 17 te zien is, totdat u voelt dat die voldoende
aangespannen is.

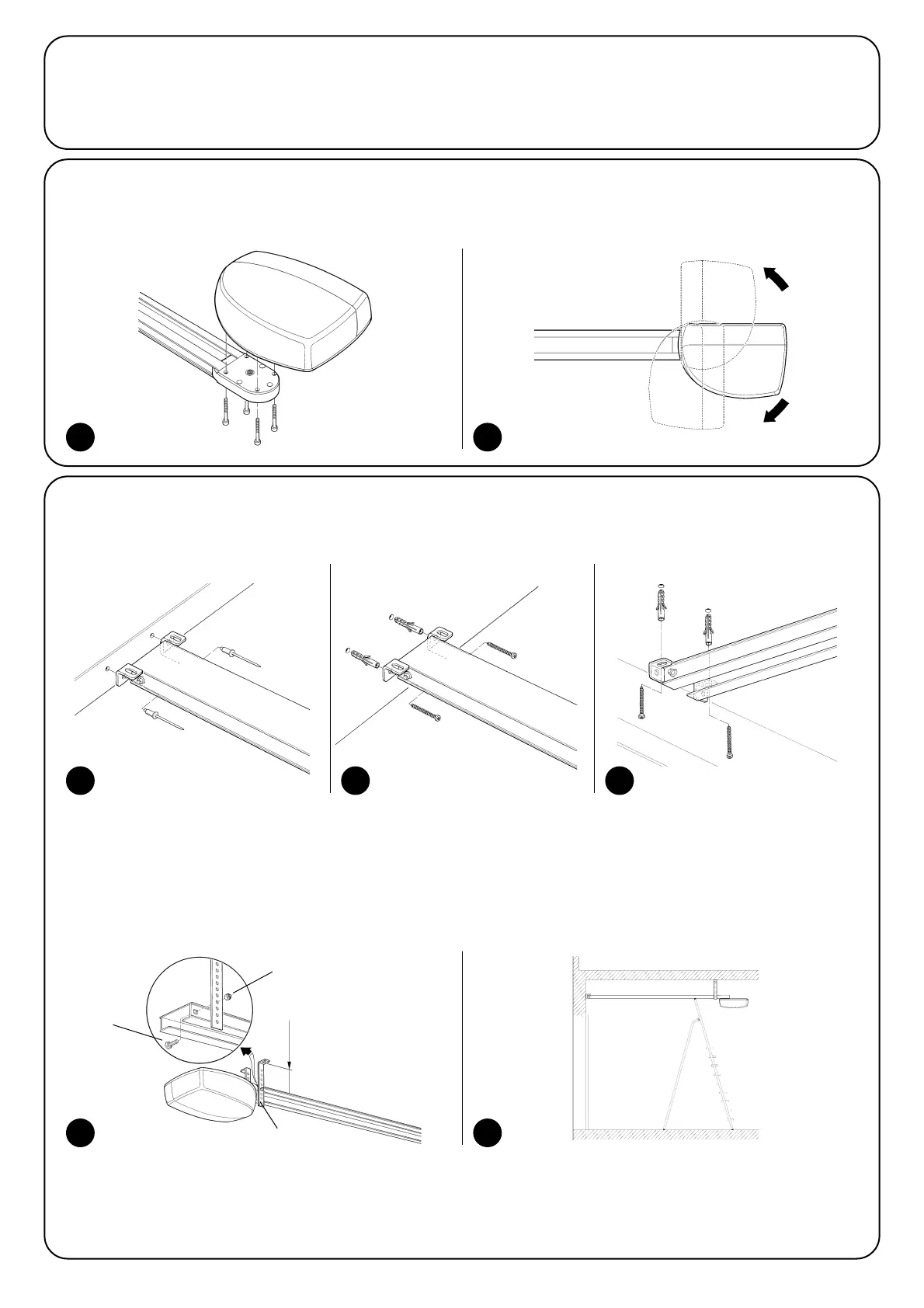

3.2.3) Assemblage van de reductiemotor aan de geleiderail
1. Maak de reductiemotor SPIN aan de kop van de geleiderail (B) vast; bevestig hem vervolgens met de 4 schroeven V6,3x38, zoals op
afbeelding 18 te zien is.
2. De motor kan in drie verschillende standen gedraaid worden, zoals op afbeelding 19 te zien is.
18 19
3.2.4) Bevestiging van de reductiemotor aan het plafond
1. Teken op grond van de waarden A en B op afbeelding 5 in het midden van de deur de twee punten af waar de voorste beugel van de
geleiderail bevestigd moet worden. Op grond van het soort materiaal kan de voorbeugel met nagels, pluggen of schroeven vastgezet wor-
den (afbeeldingen 20, 21). Als de waarden A en B (afbeelding 5) dat toelaten, kan de beugel rechtstreeks op het plafond bevestigd wor-
den, zoals op afbeelding 22 te zien is.
2. Nadat u op de afgetekende plaatsen gaten geboord hebt, laat u de kop van de reductiemotor op de grond rusten, tilt de geleiderail aan
de voorzijde op en zet die al naar gelang het bevestigingsvlak met twee schroeven, pluggen of nagels vast.
3. Bevestig de beugels [I] met de schroeven M6x15 [L] en de moeren M6 [M] en kies daarvoor die boring die u het mogelijk maakt het dichtst
de waarde [B] te benaderen, zoals op afbeelding 23 te zien is.
4. Til de reductiemotor op en gebruik een trap om de beugels tegen het plafond te plaatsen. Teken de punten af waar geboord moet wor-
den en leg de reductiemotor weer op de grond, zoals op afbeelding 24 te zien is.
20 21 22
23 24
L
M
I
B
