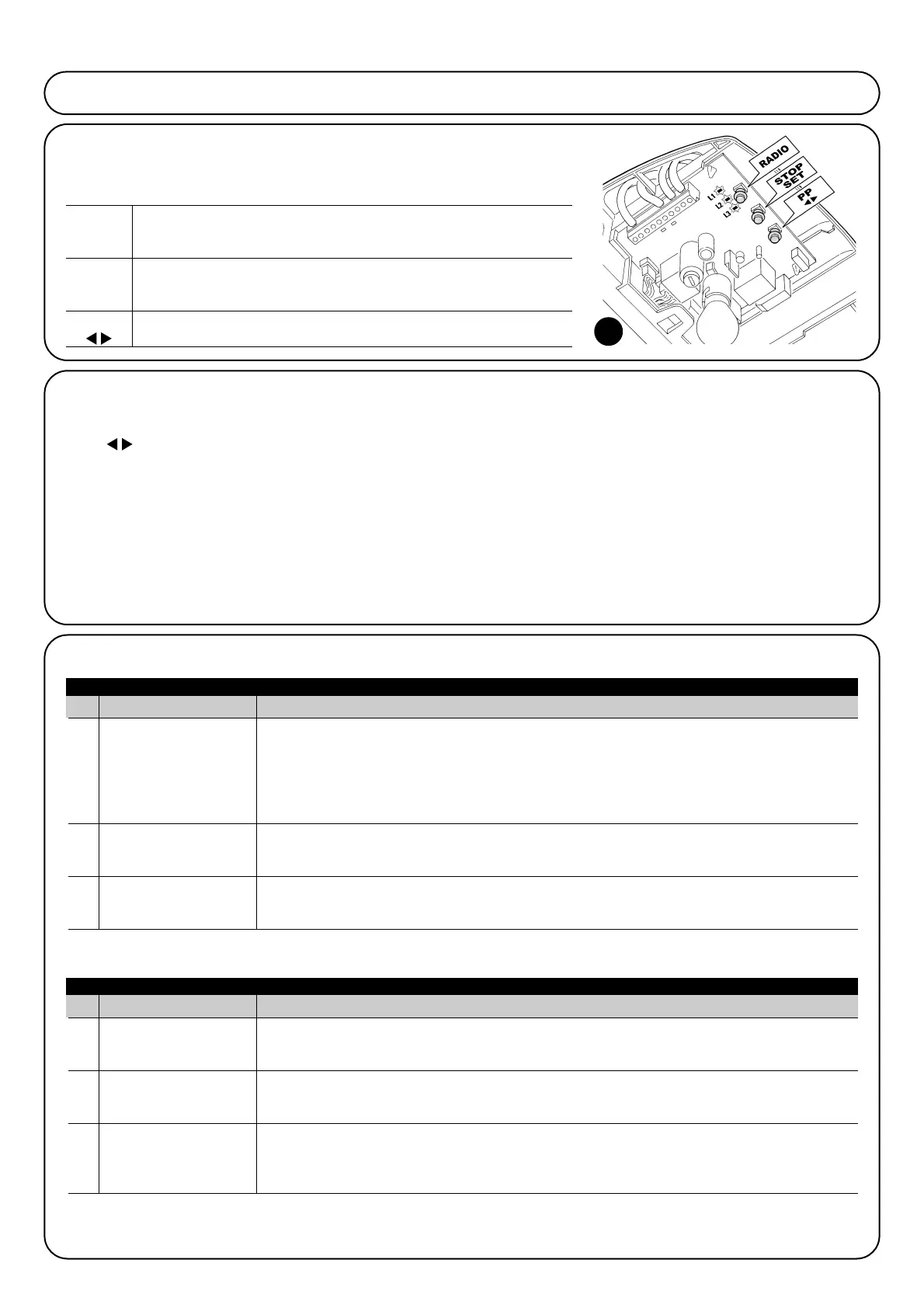

In diesem Kapitel werden die Möglichkeiten für die Programmierung, eine persönliche Gestaltung, die Diagnose und die Fehlersuche an SPIN behandelt.
7) Weitere Auskünfte
RADIO Führt innerhalb der 10 ersten Sekunden ab dem Einschalten die Funktion
“RADIO” aus und ermöglicht das Speichern und Löschen der mit SPIN benutzten
Funksender. Nach diesem Zeitraum ist die Taste nicht mehr benutzt.
STOPP Mit Taste “STOPP” kann eine Bewegung angehalten werden;
SET Falls länger als 5 Sekunden gedrückt, gibt sie Zugriff auf die Programmierung
auf die hier folgend beschriebenen Arten und Weisen.
PP Mit Taste “PP” kann dem Tor ein Öffnungs- oder Schließbefehl erteilt werden oder
sie dient zur Verschiebung des Programmierungspunktes nach oben oder unten.
7.1) Programmierungstasten
An der Steuerung von SPIN sind 3 Tasten vorhanden, die sowohl zur Schaltung der Steue-
rung bei den Tests als auch zu Programmierungen benutzt werden können:
7.2) Programmierungen
Die Steuerung von SPIN verfügt über einige programmierbare Funktio-
nen; die Einstellung dieser Funktionen erfolgt mit 2 Tasten an der Steue-
rung: []und [Set]; die Anzeige erfolgt über 3 LEDs: L1, L2, L3.
Die Programmierungen sind in 2 Gruppen geteilt:
Programmierung beim Einschalten: Diese Art von Program-
mierung kann nur gleich nach der Spannungsversorgung von SPIN
ausgeführt werden. Sie aktiviert sich, wenn man die Taste [Set]
während des Einschaltens der Steuerung gedrückt hält.
Standardprogrammierung: Diese Programmierung kann jeder-
zeit ausgeführt werden; sie aktiviert sich, wenn man die Taste [Set]
gedrückt hält.
Für beide Programmierungsarten sind auf 2 Niveaus programmier-
bare Funktionen verfügbar:
Erstes Niveau: ON-OFF-Funktionen (aktiv oder nicht aktiv); in die-
sem Fall zeigen die LEDs L1, L2 und L3 eine Funktion an; wenn die
LED leuchtet, ist die Funktion aktiviert, wenn sie nicht leuchtet, ist die
Funktion deaktiviert - siehe die Tabellen Nr. 15 und 15a.
Zweites Niveau: auf einer Werteskala von 1 bis 3 einstellbare
Parameter; in diesem Fall zeigt jede LED L1, L2 und L3 den unter
den 3 möglichen eingestellten Wert an - siehe die Tabellen Nr. 17
und 17a.
Nr. Beschreibung Beispiel
L1 Variable Empfindlichkeit Mit dieser Funktion kann die Empfindlichkeit aktiviert bzw. deaktiviert werden, mit der Hindernisse
wahrgenommen sind. Die Empfindlichkeit dieses Systems ist werkseitig auf variabel eingestellt (LED L1
ausgeschaltet): wenn der Antrieb wenig Kraft anwendet, ist die Empfindlichkeit größer, wenn er mehr
Kraft anwendet, ist sie geringer. Das Ganze hat den Zweck, Hindernisse mit höchster Genauigkeit
wahrzunehmen. Es ist möglich, die variable Empfindlichkeit zu deaktivieren; in diesem Fall bleiben die 3
“fixen“ Werte der Antriebskraft (LED L1 eingeschaltet).
L2 Fototest / Elektroschloss
Mit dieser Funktion kann der Ausgang 8 an der Klemmleiste für den Fototest oder den Betrieb mit Elektroschloss
aktiviert werden. Werkseitig ist der Ausgang 8 für die Funktion “Fototest” aktiviert (LED L2 ausgeschaltet). An
der Steuerung von SPIN kann dieser Ausgang auch für ein Elektroschloss programmiert sein (LED L2 eingeschaltet).
L3 Teilöffnung Mit dieser Funktion kann die Teilöffnungsweite gewählt werden (kurz oder lang). Werkseitig ist die
Teilöffnung auf lang eingestellt (ca. 1m, LED L3 eingeschaltet). Die Teilöffnung kann auch auf kurz
programmiert werden (ca. 15 cm, LED L3 ausgeschaltet).
Am Ende des Verfahrens “Programmierung beim Einschalten” werden die LEDs L1, L2 und L3 den Status der Funktionen der “Standard-
programmierung” anzeigen.
Tabelle 15: Liste der Funktionen, die mit der “Programmierung beim Einschalten” programmierbar sind
7.2.1) Funktionen des ersten Niveaus (ON-OFF-Funktionen)
Nr. Beschreibung Beispiel
L1 Schließgeschwindigkeit Mit dieser Funktion kann man 2 Stufen der Antriebsgeschwindigkeit in Schließung wählen: “langsam“ oder
“schnell“. Werkseitig ist die Geschwindigkeit auf “schnell” eingestellt (LED L1 eingeschaltet). Wenn die
Funktion dagegen deaktiviert wird, ist die Geschwindigkeit auf langsam” eingestellt (LED L1 ausgeschaltet).
L2 Öffnungsgeschwindigkeit Mit dieser Funktion kann man 2 Stufen der Antriebsgeschwindigkeit in Öffnung wählen: “langsam“ oder
“schnell“. Werkseitig ist die Geschwindigkeit auf “schnell” eingestellt (LED L2 eingeschaltet). Wenn die
Funktion dagegen deaktiviert wird, ist die Geschwindigkeit auf “langsam” eingestellt (LED L2 ausgeschaltet).
L3 Automatische Schließung Diese Funktion ermöglicht die automatische Torschließung nach der programmierten Pausezeit; werkseitig
ist die Pausezeit auf 30 Sekunden eingestellt, kann aber auf 15 oder 60 Sekunden geändert werden.
Werkseitig ist der “halbautomatische“ Betrieb eingestellt – die automatische Schließung ist deaktiviert
(LED L3 ausgeschaltet).
Während des Normalbetriebs von SPIN sind die LEDs L1, L2 und L3 nach dem Status der Funktion, die sie darstellen, in der “Standard-
programmierung” ein- oder ausgeschaltet, zum Beispiel ist L3 eingeschaltet, wenn die Funktion “Automatische Schließung” aktiviert ist.
L1 zeigt auch den Status der Funktion “Radio” in den 10 ersten Sekunden nach dem Einschalten an.
Tabelle 15a: Liste der programmierbaren Funktionen der “Standardprogrammierung”
37
