7.3) Aggiunta o rimozione dispositivi
Ad una automazione con SPIN è possibile aggiungere o rimuovere
dispositivi in qualsiasi momento. In particolare agli ingressi di STOP
e FOTO possono essere collegati vari tipi di dispositivi come indica-
to nei paragrafi “7.3.1 Ingresso STOP”e 7.3.2 Fotocellule. In figura è

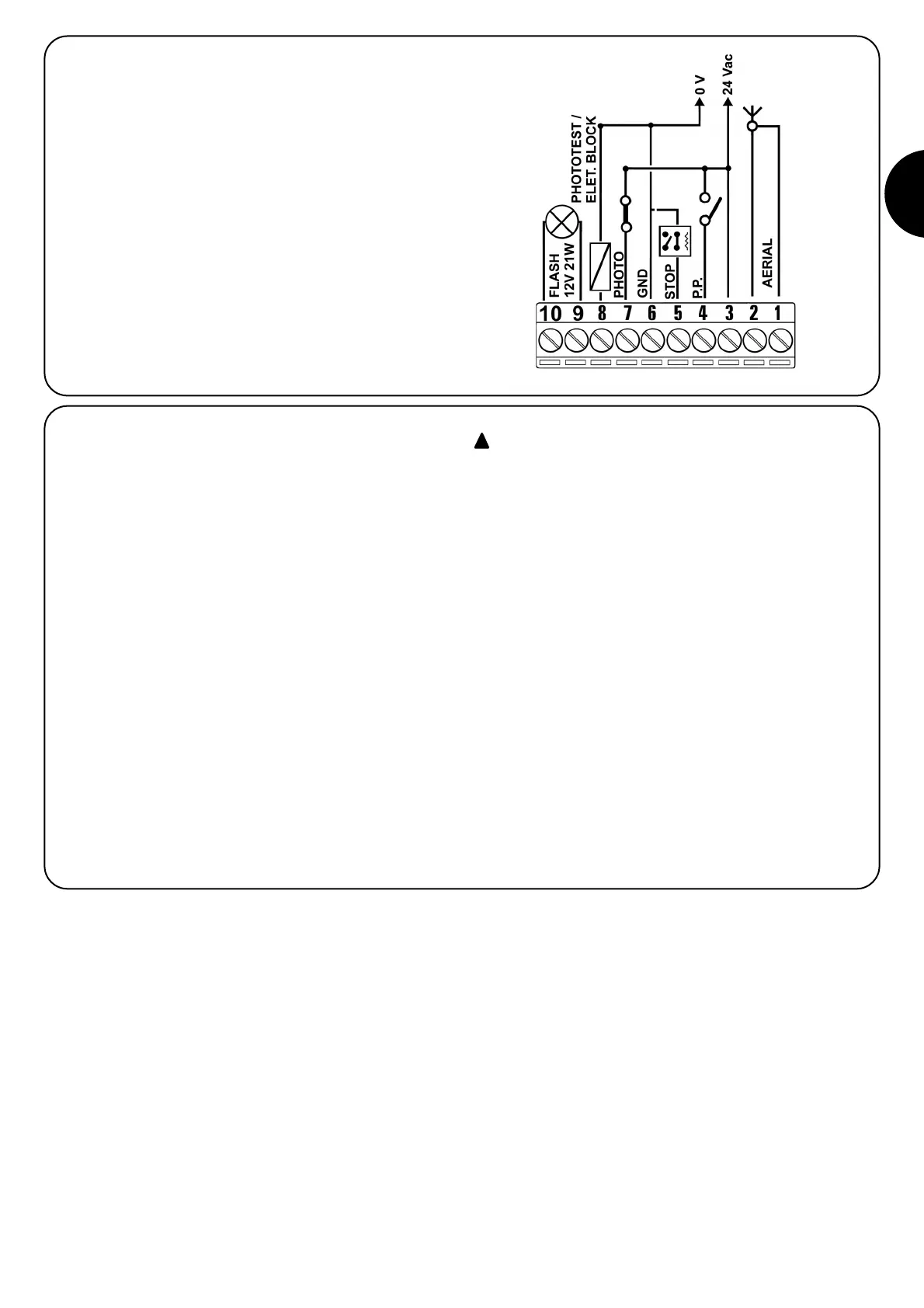

riportato lo schema elettrico per il collegamento dei vari dispositivi.
7.3.1) Ingresso STOP
STOP è l’ingresso che provoca l’arresto immediato della manovra
seguito da una breve inversione. A questo ingresso possono essere
collegati dispositivi con uscita a contatto normalmente aperto “NA”,
normalmente chiuso “NC” oppure dispositivi con uscita a resistenza
costante 8,2KΩ, ad esempio bordi sensibili.
La centrale riconosce il tipo di dispositivo collegato all’ingresso
STOP durante la fase di apprendimento (vedere paragrafo “4.2
Apprendimento delle posizioni di apertura e chiusura del portone”);
successivamente viene provocato uno STOP quando si verifica una
qualsiasi variazione rispetto allo stato appreso.
Con opportuni accorgimenti è possibile collegare all’ingresso STOP
più di un dispositivo, anche di tipo diverso:
• Più dispositivi NA si possono collegare in parallelo tra di loro sen-
za alcun limite di quantità.
• Più dispositivi NC si possono collegare in serie tra di loro senza
alcun limite di quantità.
• Più dispositivi a resistenza costante 8,2KΩ possono essere colle-
gati “in cascata” con una sola resistenza di terminazione da 8,2KΩ
• E’ possibile la combinazione di NA ed NC ponendo i 2 contatti in
parallelo con l’avvertenza di porre in serie al contatto NC una resi-
stenza da 8,2KΩ (ciò rende possibile anche la combinazione di 3
dispositivi: NA, NC e 8,2KΩ).
Se l’ingresso STOP è usato per collegare dispositivi con
funzioni di sicurezza solo i dispositivi con uscita a resi-
stenza costante 8,2 KΩ garantiscono la categoria 3 di
sicurezza ai guasti secondo la norma EN 954-1.
