7.3) Dodawanie lub usuwanie urządzeń
Do automatyki z siłownikiem SPIN w każdej chwili można dodać lub
usunąć inne urządzenia. W szczególności do wejścia STOP i FOTO
można podłączyć różne typy urządzeń, tak jak wskazano to w punk-
tach “7.3.1 Wejście STOP” i “7.3.2 Fotokomórki”. Na rysunku przed-

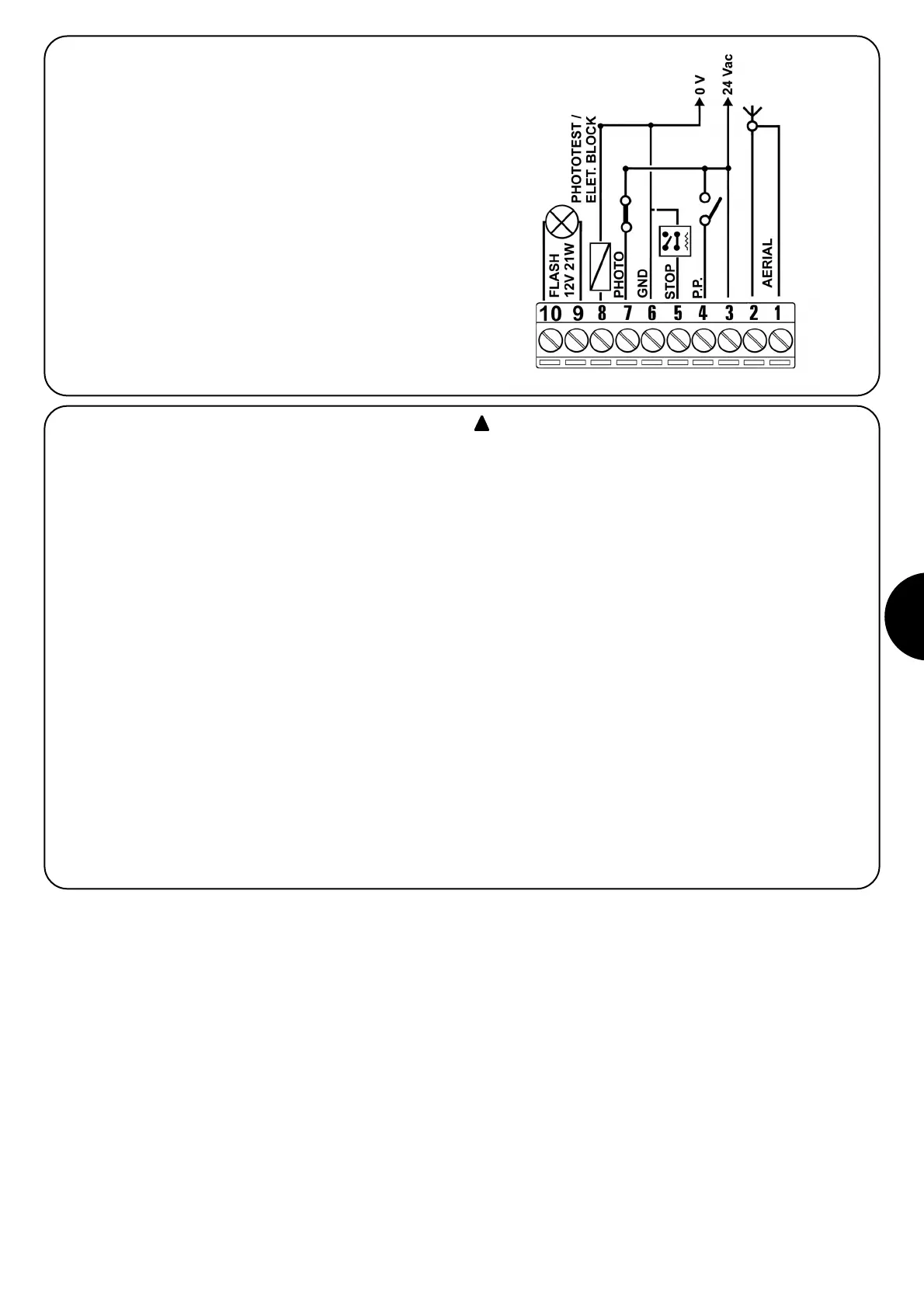

stawiono schemat elektryczny podłączenia poszczególnych urzą-
dzeń.
7.3.1) Wejście STOP
STOP jest wejściem, które powoduje natychmiastowe zatrzymanie
manewru i krótki ruch w przeciwnym kierunku. Do tego wejścia mogą
być podłączone urządzenia z wyjściem na styk normalnie otwarty
“NO”, normalnie zamknięty “NC”, lub urządzenia z wyjściem o stałej
oporności 8,2kΩ, na przykład zabezpieczające listwy krawędziowe.
Centrala rozpoznaje typ urządzenia podłączony do wejścia STOP
podczas procedury rozpoznawania (patrz punkt 4.2 “Programowa-
nie pozycji otwarcia i zamknięcia bramy”). Następnie, za każdym
razem, gdy zachodzi jakakolwiek zmiana w stosunku do wczytane-
go stanu, manewr zostaje zatrzymany.
Przy użyciu odpowiednich sposobów można podłączyć do wejścia
STOP więcej niż jedno urządzenie, nawet różnego typu:
• kilka urządzeń NO można podłączyć równolegle, bez ograniczeń
ich liczby.
• kilka urządzeń NC można podłączyć szeregowo, bez ograniczeń
ich liczby.
• kilka urządzeń z wyjściem o stałej oporności 8,2kΩ może być pod-
łączone “kaskadowo” z jedną opornością końcową o wartości
8,2kΩ.
• możliwa jest kombinacja NO i NC poprzez równoległe ustawienie
2 styków; należy tylko pamiętać by ustawić szeregowo ze stykiem
NC oporność 8,2kΩ (pozwala to na kombinację 3 urządzeń: NO,
NC i 8,2kΩ).
Jeśli wejście STOP jest używane do podłączenia urzą-
dzeń zabezpieczających, należy pamiętać, że tylko urzą-
dzenia z wyjściem o stałej oporności 8,2kΩ lub urządzenia
optyczne OPTO SENSOR gwarantują 3 klasę bezpieczeń-
stwa, zgodnie z normą EN 954-1.
