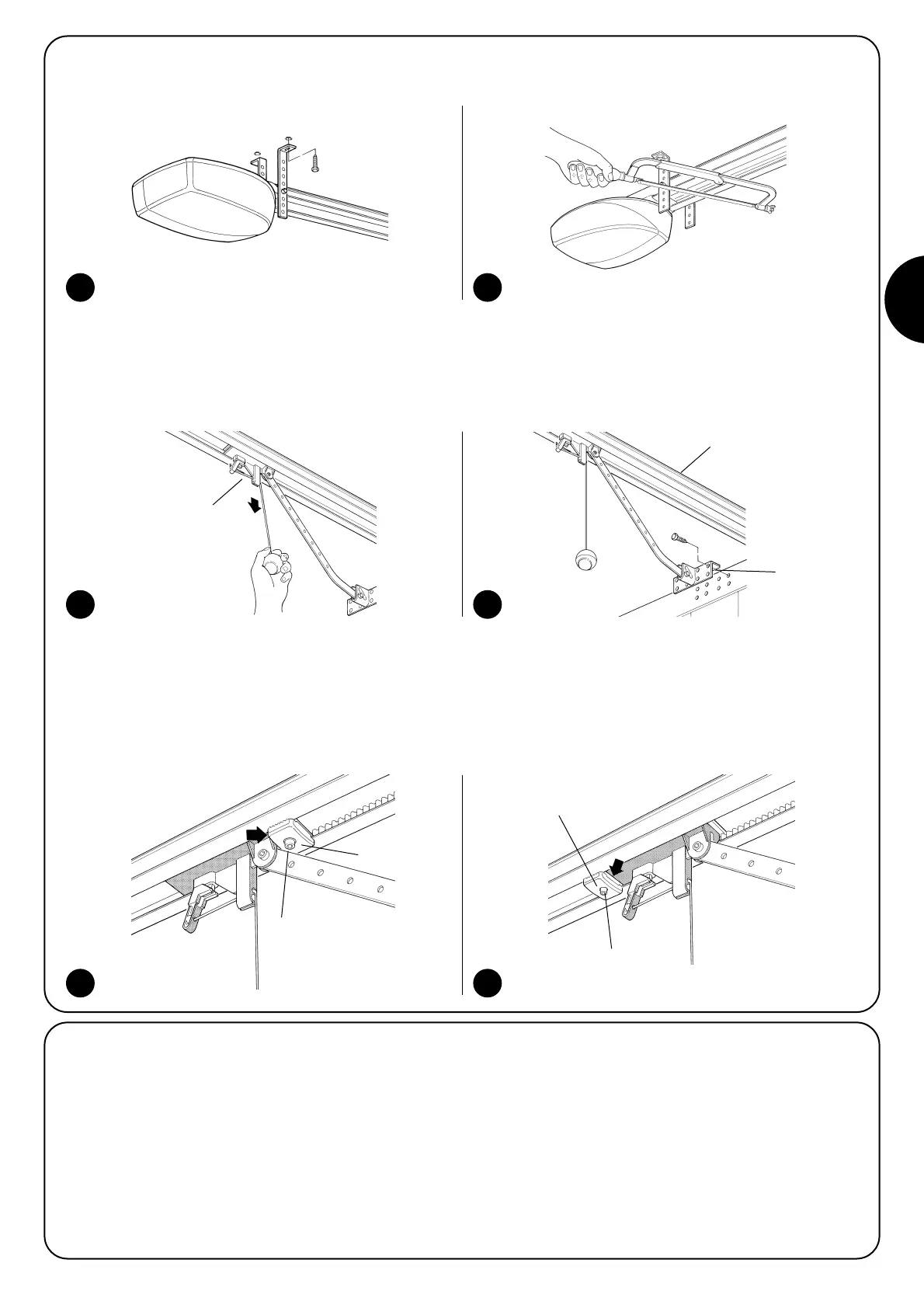

5. Percer sur les points tracés puis, en utilisant une échelle, soulever l’opérateur jusqu'à ce que les pattes se trouvent contre les trous qui
viennent d’être percés et les fixer à l’aide de vis et de chevilles adaptées au matériau, comme indiqué sur la figure 25.
6. Vérifier que le rail est parfaitement horizontal puis couper avec une petite scie la partie excédante des pattes, comme indiqué sur la figu-
re 26.
7. Avec la porte fermée, tirer le cordon pour décrocher le chariot (E), comme indiqué sur la figure 27.
8. Faire coulisser le chariot jusqu'à ce que l’équerre de la porte (D) soit sur le bord supérieur de la porte, exactement perpendiculaire au rail
(G). Fixer l’équerre de la porte (D) avec des rivets ou des vis, comme indiqué sur la figure 28. Utiliser des vis ou des rivets adaptés au
matériau de la porte en vérifiant qu’ils sont en mesure de supporter tout l’effort nécessaire pour l’ouverture et la fermeture de la porte.
9. Desserrer les vis des deux butées mécaniques d’arrêt puis déplacer la butée mécanique d’arrêt avant (O) devant le chariot, comme indi-
qué sur la figure 29. Pousser le chariot avec force dans le sens de la fermeture et, dans la position atteinte, serrer fortement la vis (N).
10.Ouvrir manuellement la porte jusqu’au point d’ouverture voulu, déplacer la butée mécanique d’arrêt arrière (Q) au niveau du chariot, com-
me indiqué sur la figure 30, et la bloquer en serrant fortement la vis (P).
11.Essayer de déplacer manuellement la porte. Vérifier que le chariot coulisse facilement, sans frottement sur le rail et que la manœuvre
manuelle est facile et ne requiert pas d’efforts particuliers.
25 26
27 28
29 30
E
G
D
O
N
Q
P
3.3) Installation des divers dispositifs
Installer les autres dispositifs prévus en suivant les instructions cor-
respondantes. Vérifier dans le paragraphe «3.5 Description des
connexions électriques» et sur la figure 2 les dispositifs qui peuvent
être connectés à SPIN.
