114
OK-LED Ursache HANDLUNG
OK-LED Ursache HANDLUNG
Aus

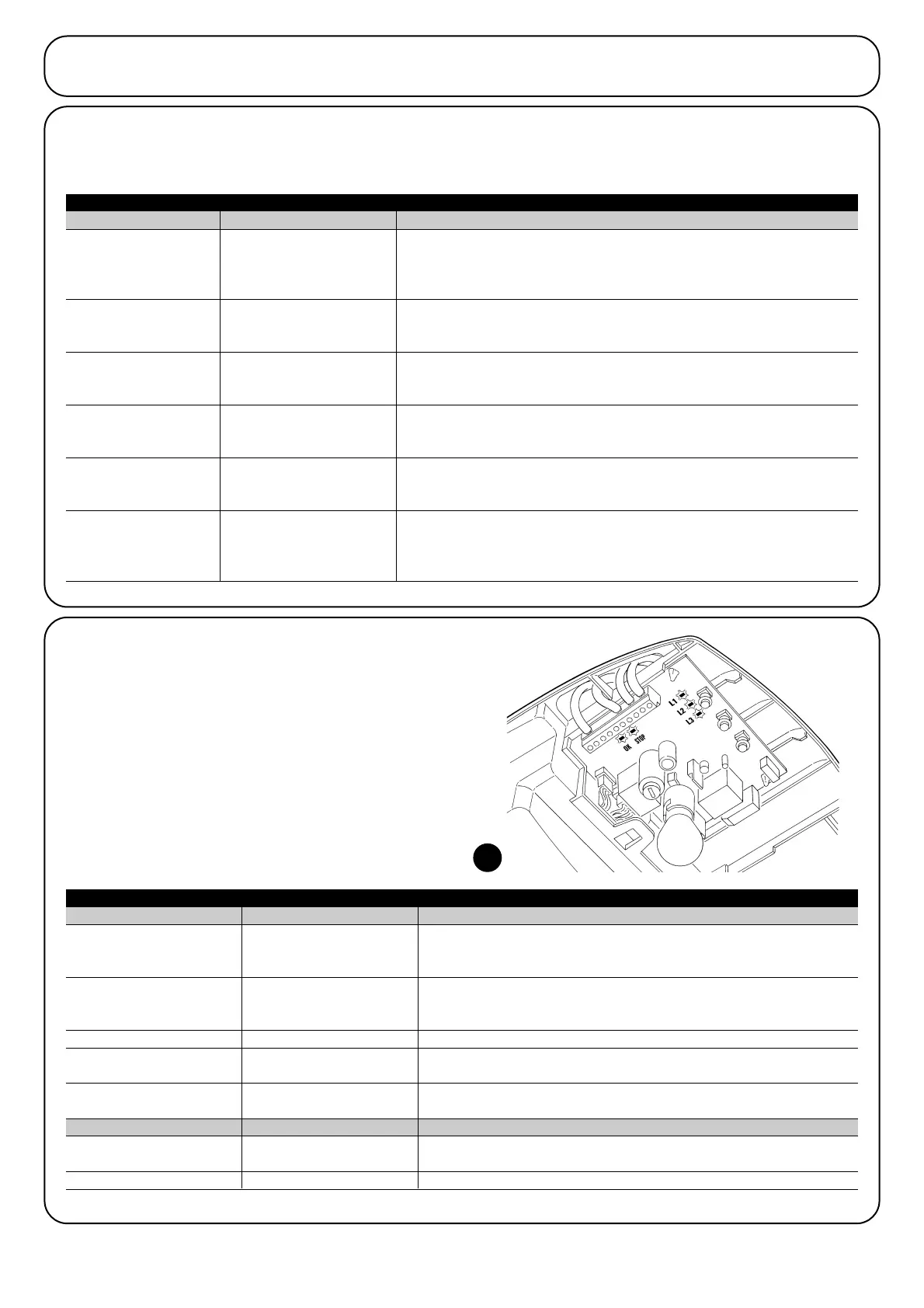

7.7.2) Anzeigen durch die Steuerung
An der Steuerung von SPIN befinden sich verschiedene LEDs, von
denen jede sowohl im Normalbetrieb als auch bei Störungen beson-
dere Anzeigen geben kann.
Tabelle 23: LEDs an den Klemmen der Steuerung
Störung
Prüfen, ob die Stromversorgung vorhanden ist; prüfen, ob die Sicherungen
ausgelöst wurden; ggf. die Ursache des Defekts überprüfen, dann die Siche-
rungen mit anderen mit denselben Merkmalen auswechseln.
Ein Schwere Störung
Eine schwere Störung liegt vor, die Steuerung ein paar Sekunden abzuschal-
ten; falls dieser Status bleibt, ist ein Defekt vorhanden und die elektronische
Steuerkarte muss ausgewechselt werden.
1-Mal Blinken pro Sekunde Alles OK Normalbetrieb der Steuerung
2-Mal Schnellblinken
Es erfolgte eine Statusvaria-
tion der Eingänge
Ist normal, wenn eine Änderung eines der Eingänge SCHRITTBETRIEB, STOP
erfolgt oder die Photozellen ansprechen oder der Funksender benutzt wird.
Mehrmaliges Blinken mit 1
Sekunde Pause
Verschiedenes
Ist dieselbe Anzeige, die an der Blinkleuchte oder der zusätzlichen
Beleuchtung erfolgt. Siehe Tabelle 22
Aus
Auslösung des Eingangs
STOP
Die am Eingang STOP angeschlossenen Vorrichtungen überprüfen
Ein Alles OK Eingang STOP aktiv
44
7.7) Diagnose und Anzeigen
Einige Vorrichtungen bieten selbst besondere Anzeigen, mit denen der Betriebsstatus oder eventuelle Störungen erkannt werden können.
7 -Mal Blinken
1 Sekunde Pause
7 -Mal Blinken
Bei Bewegungsbeginn wird die Zustimmung zur Bewegung von einer oder
mehreren Photozellen nicht gegeben; prüfen, ob Hindernisse vorhanden sind.
Während der Schließbewegung ist das normal, wenn effektiv ein Hindernis vor-
handen ist.
7.7.1) Anzeigen durch die Blinkleuchte und die zusätzliche Beleuchtung
Falls eine Blinkleuchte angeschlossen wird, blinkt diese während der Bewegung einmal pro Sekunde; im Falle von Störungen wird das Blin-
ken schneller sein; die Blinkvorgänge wiederholen sich zweimal mit einer Pause von einer Sekunde. Dieselben Diagnosemeldungen erfolgen
durch die zusätzliche Beleuchtung.
Tabelle 22: Anzeigen durch die Blinkleuchte FLASH
Schnellblinken Ursache HANDLUNG
2 -Mal Blinken
1 Sekunde Pause
2 -Mal Blinken
Auslösung einer Photozelle
3 -Mal Blinken
1 Sekunde Pause
3 -Mal Blinken
Auslösung des “Motorkraft”-
Begrenzers
Während der Bewegung war mehr Reibung am Tor vorhanden; Ursache über-
prüfen.
4 -Mal Blinken
1 Sekunde Pause
4 -Mal Blinken
Auslösung des Eingangs
STOP
Am Anfang oder während der Bewegung erfolgte eine Auslösung des Eingangs
STOP; Ursache überprüfen.
5 -Mal Blinken
1 Sekunde Pause
5 -Mal Blinken
Fehler in den internen Para-
metern der elektronischen
Steuerung.
Mindestens 30 Sekunden warten und den Befehl erneut erteilen; sollte dieser
Status bleiben, könnte ein schwerer Defekt vorhanden sein, und die elektroni-
sche Steuerkarte muss ausgewechselt werden.
6 -Mal Blinken
1 Sekunde Pause
6 -Mal Blinken
Die Höchstgrenze an Bewe-
gungen pro Stunde wurde
überschritten.
Ein paar Minuten warten, bis der Bewegungsbegrenzer wieder unter die
Höchstgrenze zurückkehrt.
Fehler in den internen elek-
trischen
Alle Versorgungskreisläufe ein paar Sekunden lang abtrennen, dann einen
Befehl erteilen; sollte dieser Status bleiben, könnte ein schwerer Defekt an der
Steuerkarte oder der Motorverdrahtung vorhanden sein. Überprüfen und ggf.
auswechseln.
