187
NL
B

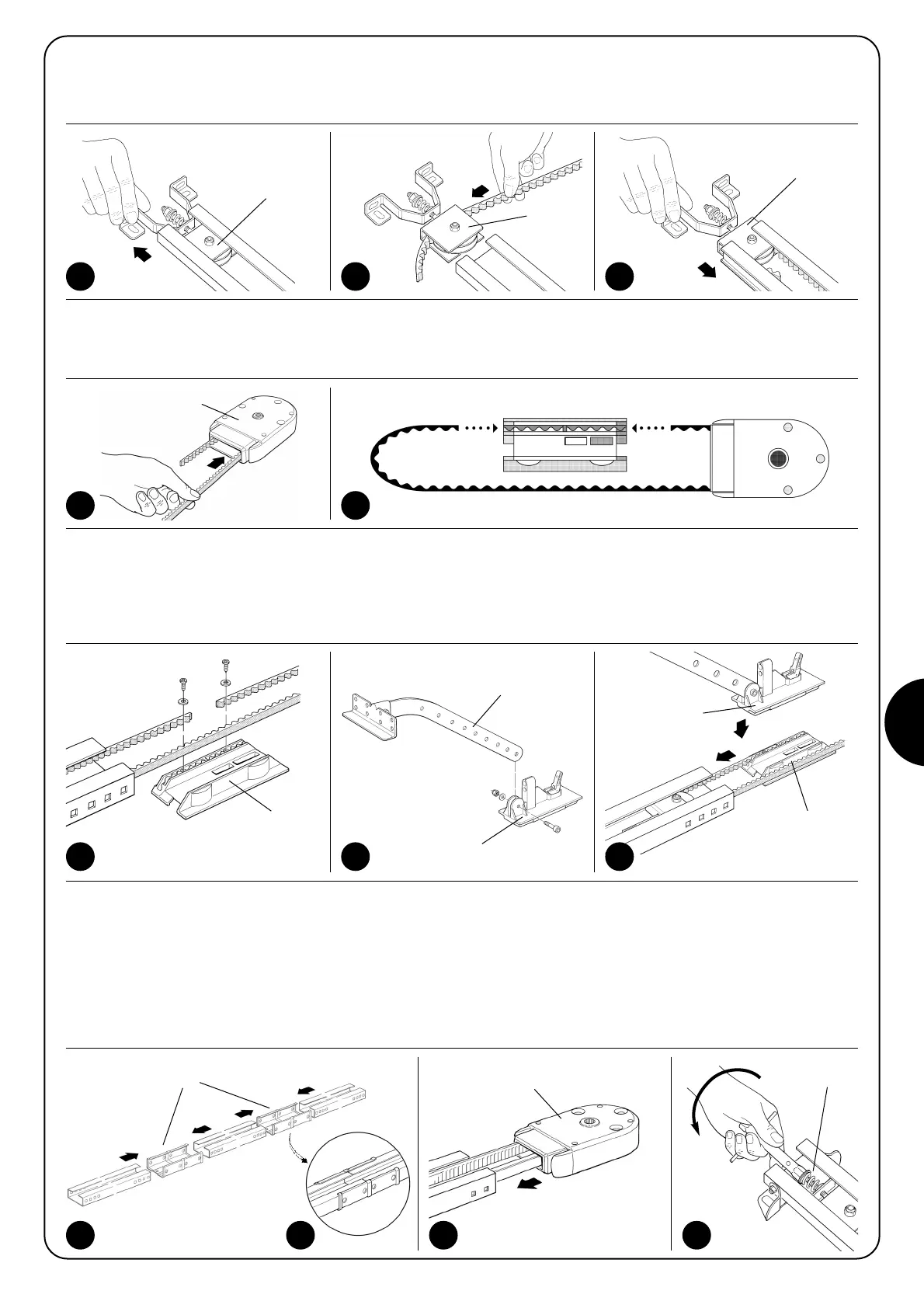

3.2.1) Assemblage van de met SPIN10KCE meegeleverde geleiderail
De met de SPIN10KCE meegeleverde geleiderail dient op onderstaande manier te worden geassembleerd:
1. Uitgaande van de afbeelding 8, haalt u de terugloop van de riemaanspanner (8a) weg; steek een in de poelie (8b); breng de terugloop
van de riemaanspanner weer in de geleiderail (8c) aan.
4. Breng beide uiteinden van de riem in de voorgevormde spleten van het beneden deel van de wagen (C), die u allemaal dient te gebruiken.
Zet de uiteinden van de riem vast met de 2 speciale schroeven V4.2x9.5 en de 2 borgringetjes R05, zoals dat op afbeelding 11 is te zien.
5. Zet met de schroef V6x18 en de daarbijbehorende moer M6 de trekbeugel (D) vast aan het bovendeel van de wagen (E), zoals dat op
afbeelding 12 is te zien.
6. Haak het bovendeel van de wagen (E) aan het benedendeel daarvan (C) en breng de gehele wagen in de geleiderail, zoals dat op afbeel-
ding 13 is te zien.
7. Assembleer de drie delen van de geleiderail waarbij u die delen in de verbindingsbeugels (F) aanbrengt, waarbij u een hamer gebruikt,
zoals dat op afbeelding 14 en 15 is te zien.
Belangrijk: de geleiderails moeten zover in de beugels lopen tot u een duidelijke klik hoort.
8. Breng de riem zeer voorzichtig in de geleiderail zorg er daarbij voor dat hij niet draait.
9. Steek de kop (B) waarbij u veel kracht aanwendt, in het vrije uiteinde van de geleiderail, zoals dat op afbeelding 16 is te zien.
10.Span vervolgens de riem met behulp van de stelschroef (H) op de terugloop van de riemaanspanner aan. Zoals op afbeelding 17.
Let op: Als de riem ERG strak gespannen is, bestaat er het gevaar dat reductiemotor defect raakt; als de riem daarentegen WEINIG
gespannen is, kan dat hinderlijke geluidsvorming veroorzaken.
11 12 13
C
14 16 17
H
D
E
E
C
8A 8B 8C
10
A
B
9
A
A
2. Laat dit zelfde uiteinde van de riem door de kop (B) lopen, zoals u op afbeelding 9 ziet.
N.B.: let op de stand van de riem: deze moet met de tanden naar boven gericht zijn, recht lopen zonder draaiingen.
3. Richt het benedendeel van de wagen, waarbij u ervoor zorgt dat de groeven in overeenstemming zijn met de uiteinden van de riem, zoals
dat op afbeelding 10 is te zien.
F
15
