174
Dioda OK Przyczyna ROZWIĄZANIE
Wejście STOP Przyczyna ROZWIĄZANIE
Wyłączona
7.7.2) Sygnalizacja diodami w centrali
W centrali SPIN znajduje się zestaw diod, z których każda może
dostarczyć specyficznych sygnałów, tak podczas normalnej pracy
jak i w przypadku wystąpienia usterki.
Tabela 23: diody na zaciskach centrali
Usterka
Sprawdzić czy jest zasilanie; sprawdzić czy nie zadziałały bezpieczniki; w takim przypadku
sprawdzić przyczynę ich zadziałania a potem wymienić je na nowe o tych samych wartościach.
Świeci się Poważna usterka
Jest to poważna usterka; spróbować wyłączyć na chwilę centralę; jeśli stan
się utrzymuje jest to poważne uszkodzenie i wymaga wymiany płyty centrali.
Jedno mignięcie na sekundę Wszystko OK Prawidłowe działanie centrali
2 szybkie mignięcia Zmiana stanu wejść
Jest to prawidłowe zachowanie, gdy nastąpi zmiana stanu wejścia: Krok po
Kroku, STOP, zadziałanie fotokomórki lub użytkowanie nadajnika radiowego.
Seria mignięć z
jednosekundową przerwą.
Różne
To ta sama sygnalizacja jaka jest na lampie syganlizacyjnej i światełku noc-
nym. Patrz tabela 22:
Wyłączona Zadziałanie wejścia STOP Sprawdzić urządzenia podłączone do wejścia STOP
Świeci się Wszystko OK Wejście STOP aktywne
44

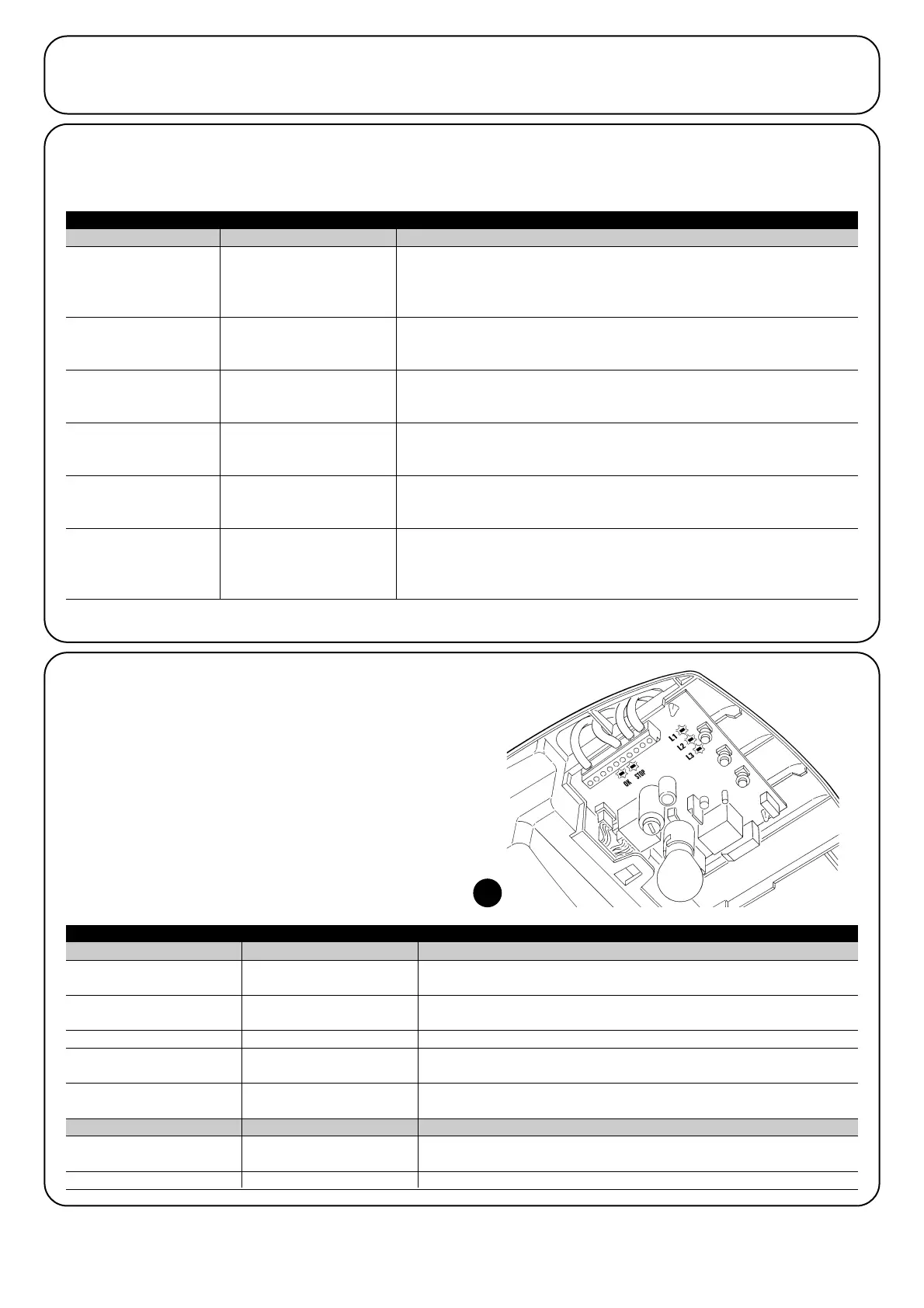

7.7) Diagnostyka i sygnalizacja
Niektóre urządzenia posiadają możliwość specjalnej sygnalizacji, za pomocą której można łatwo określić stan działania lub działanie
nieprawidłowe.
7 mignięcia
przerwa 1 sekundowa
7 mignięcia
Na początku manewru jedna lub więcej fotokomórek nie daje zgody na ruch.
Sprawdzić, czy nie ma przeszkód na linii optycznej.
Jest to prawidłowe zachowanie, gdy podczas ruchu odczytana zostanie
przeszkoda.
7.7.1) Sygnalizacja z lampą ostrzegawczą i światełkiem nocnym.
Gdy podłączona jest lampa ostrzegawcza to podczas ruchu bramy miga z częstotliwością jednego mignięcia na sekundę; kiedy pojawia się
usterka, wydawane będą podane dwie krótkie serie mignięć, przedzielone jednosekundową przerwą. Takie same sygnały diagnostyczne są
wytwarzane przez światełko nocne.
Tabela 22: sygnalizacje lampy ostrzegawczej FLASH
Szybkie miganie Przyczyna ROZWIĄZANIE
2 mignięcia
przerwa 1 sekundowa
2 mignięcia
Interwencja fotokomórki
3 mignięcia
przerwa 1 sekundowa
3 mignięcia
Zadziałanie ogranicznika
“Siły Silnika”
Podczas ruchu brama napotkała zwiększony opór. Sprawdzić przyczynę.
4 mignięcia
przerwa 1 sekundowa
4 mignięcia
Zadziałanie wejścia STOP
Na początku manewru lub podczas ruchu zadziałało wejście STOP; sprawdzić
przyczynę.
5 mignięcia
przerwa 1 sekundowa
5 mignięcia
Błąd parametrów
wewnętrznych centrali
elektronicznej.
Odczekać co najmniej 30 sekund i ponowić próbę manewru; jeśli efekt jest taki
sam to może się okazać, że jest to poważna usterka i wymaga wymiany płyty
centrali.
6 mignięcia
przerwa 1 sekundowa
6 mignięcia
Przekroczono limit ilości
manewrów na godzinę.
Odczekać kilka minut, aby ogranicznik ilości manewrów powrócił pod maksy-
malną liczbę graniczną manewrów.
Błąd w wewnętrznych
obwodach elektrycznych.
Rozłączyć wszystkie obwody zasilania na kilka sekund, potem spróbować
powtórnie dać polecenie; jeśli stan się nie zmienia może się okazać, że jest to
poważna usterka i wymaga wymiany układu elektronicznego centrali albo
okablowania silnika. Wykonać kontrolę i ewentualnie wymienić.
