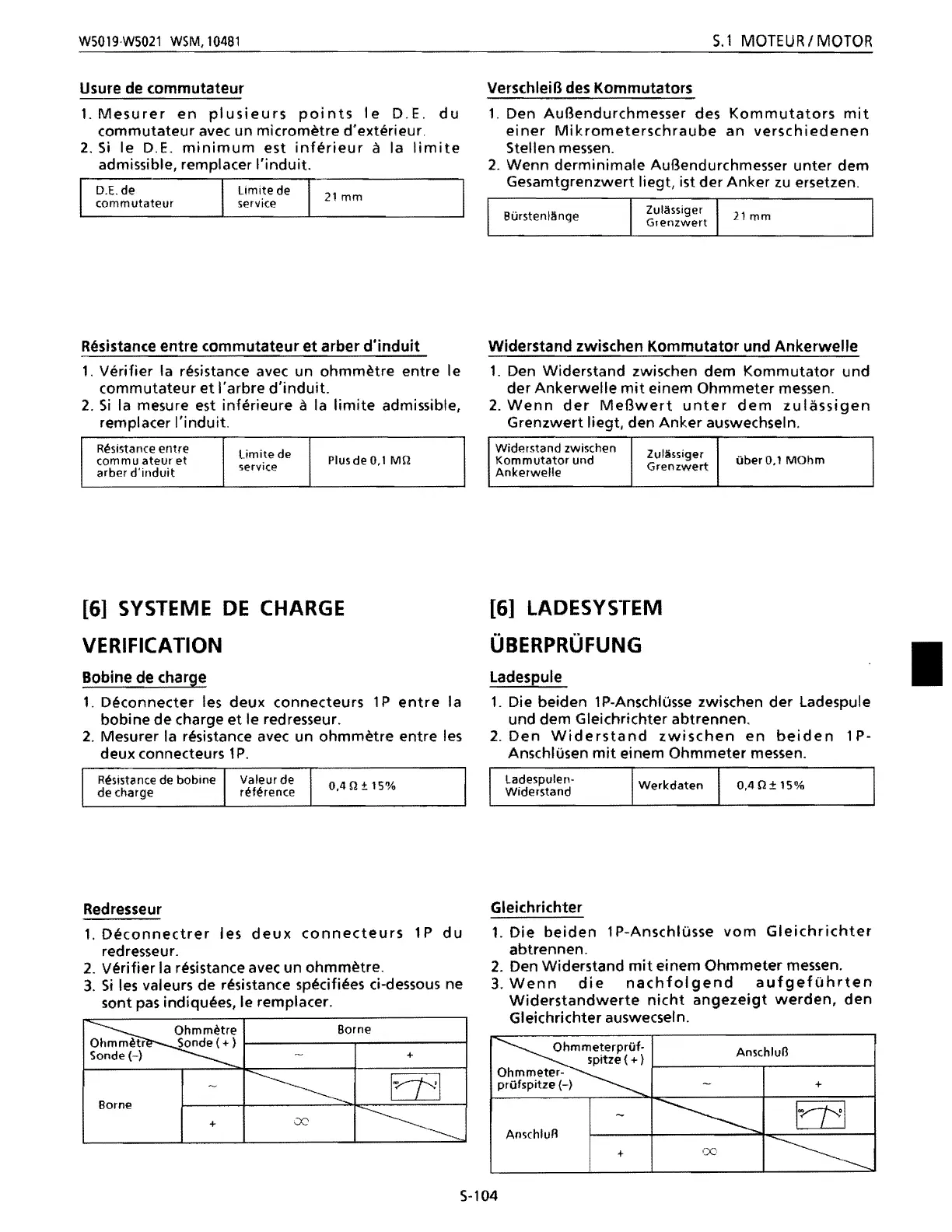

WS019WS021 WSM,10481
5.1 MOTEU RI MOTOR
Usure de commutateur
1. Mesurer en plusieurs points Ie D.E. du
commutateur avec un micrometre d'exterieur.
2.Si Ie D.E. minimum est inferieur a la limite
admissible, remplacer I'induit.
D.E.de
Limite de
21 mm
commutateur
service
Resistance entre commutateur et arber d'induit
1. Verifier la resistance avec un ohm metre entre Ie
commutateur
et I'arbre d'induit.
2. 5i la mesure est inferieure a la limite admissible,
remplacer
I'induit.
VerschleiB des Kommutators
1. Den AuBendurchmesser des Kommutators mit
einer Mikrometerschraube an verschiedenen
Stellen messen.
2. Wenn derminimale AuBendurchmesser unter dem
Gesamtgrenzwert liegt, ist der Anker
w ersetzen.
BOrstenl!lnge 21 mm
Widerstand zwischen Kommutator und Ankerwelle
1. Den Widerstand zwischen dem Kommutator und
der
Ankerwelle mit einem Ohmmeter messen.
2. Wenn der MeBwert unter dem zulassigen
Grenzwert liegt, den Anker auswechseln.
[6] SYSTEME DE CHARGE
VERIFICATION
Robine de charge
1. Deconnecter les deux connecteurs 1 P entre la
bobine
de charge et Ie redresseur.
2. Mesurer la resistance avec un ohmmetre entre les
deux connecteurs 1 P.
Resistance de bobine
OAO±15%
de charge
Redresseur
1. Deconnectrer les deux connecteurs 1 P du
redresseur.
2. Verifier la resistance avec un ohmmetre.
3. 5i les valeurs de resistance specifiees ci-dessous ne
sont
pas indiquees, Ie remplacer.
Borne
+
Borne
+
R~sistance entre
Limite de
commu
ateur et
Plus de 0.1 MO
service
arber
d'induit
Widerstand zwischen
Zulassiger
Kommutator und
Ankerwelle
Grenzwert
[6] LADESYSTEM
OBERPROFUNG
Ladespule
uber 0,1 MOhm
1. Die beiden 1 P-AnschlOsse zwischen der ladespule
und dem Gleichrichter abtrennen.
2. Den Widerstand zwischen en beiden 1 P-
AnschlOsen
mit einem Ohmmeter messen.
OAO±15%
vom Gleichrichter
Ladespulen·
Widerstand
Gleichrichter
1. Die beiden 1 P-AnschlOsse
abtrennen.
2. Den Widerstand mit einem Ohmmeter messen.
3. Wenn die nachfolgend aufgefOhrten
Widerstandwerte nicht angezeigt werden, den
Gleichrichter auswecseln.
OhmmeterprOf- AnschluO
spitze
(+) 1-------.-------..,
Ohmmeter-
prufspitze H
+
AnschluA
+
5-104
