Lenze 9300 Series Mounting Instructions

Elektrische Installation
Rückführsystem verdrahten
Resolver an X7
5

104
EDKVS9332X DE/EN/FR 8.0
5.10.2 Resolver an X7
Technische Daten
Bereich Werte
Anschluss am Antriebsregler Steckverbinder: Buchse, 9−polig, Sub−D
Empfohlener Resolvertyp Receiver
Polpaarzahl des Resolvers 1
Übertragungsverhältnis 0,3
Verfahren zur Auswertung Spannungseinprägung in der Sinus− und Cosinus−Wicklung
Max. Ausgangsspannung ± 10 V
Max. Stromaufnahme 50 mA pro Wicklung
Max. Impedanz [Z] 500 W pro Wicklung
Ausgangsfrequenz 4 kHz
Überwachung Überwachung auf Drahtbruch von Resolver und Resolverleitung (konfigu-
rierbar)
Verdrahtung
+REF
-REF
+COS
+SIN
-SIN
-COS
+KTY
-KTY
1
2
3
4
5
6
7
8
9
X7
<50m
KTY
9300STD331

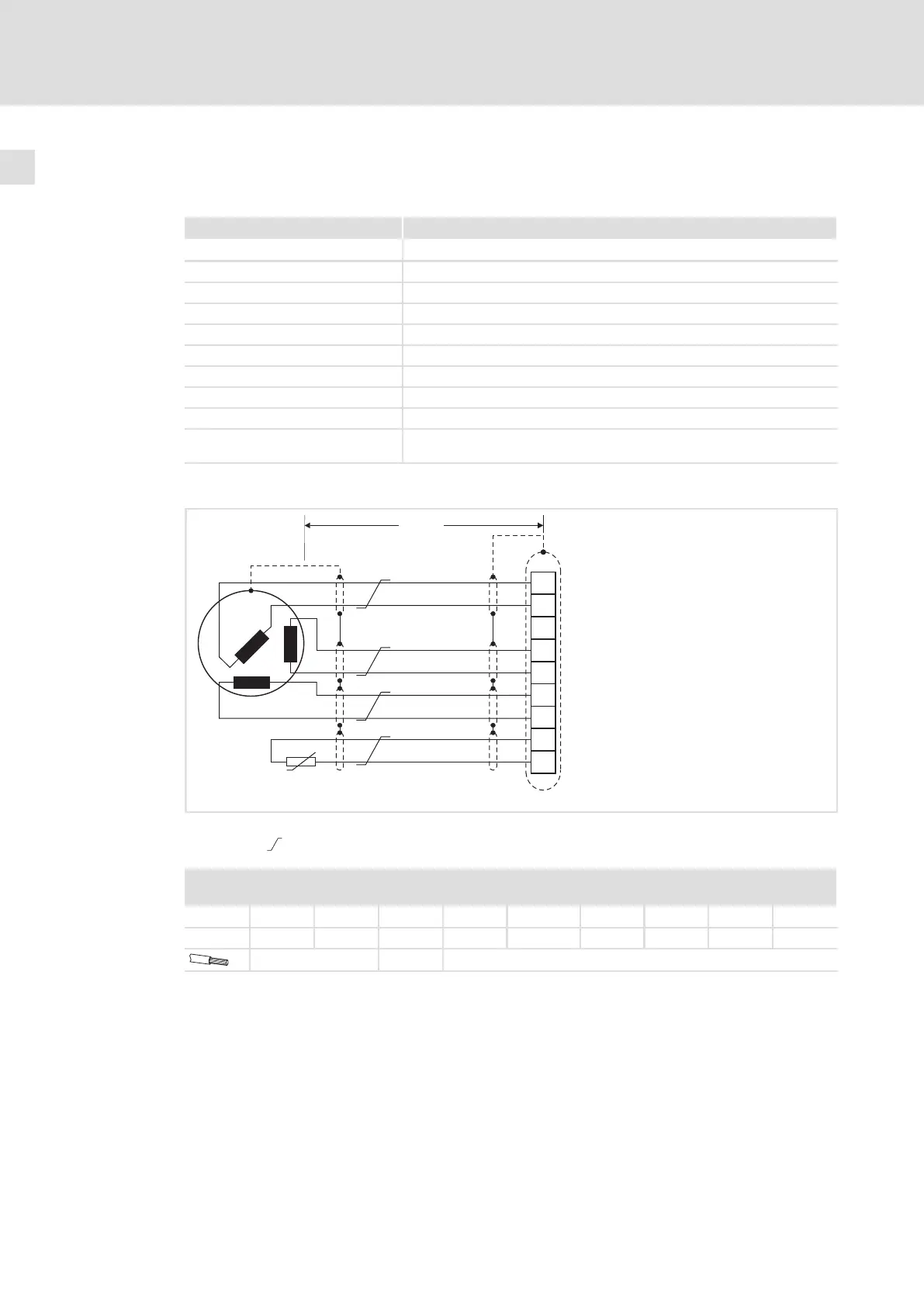

Abb. 5−32 Anschluss Resolver
Paarweise verdrillte Adern
X7 − Resolver
Steckverbinder: Buchse, 9−polig, Sub−D
Pin 1
2 3 4 5 6 7 8 9
Signal +REF −REF GND +COS −COS +SIN −SIN +KTY −KTY
0,5 mm
2
(AWG 20) ˘ 0,14 mm
2
(AWG 26)
