Installation mécanique
Appareil de base pour la plage de puissance de 55 ... 75 kW
Montage avec séparation thermique (montage traversant)
4

267
EDKVS9332X DE/EN/FR 8.0
4.4.3 Montage avec séparation thermique (montage traversant)
Pour le montage traversant, utiliser impérativement le variateur de vitesse EVS93xx−Ex. Se
munir également du kit pour montage traversant EJ0009.
Cotes
h
c1
c2
c3
c4
g
a1
a
d1
h
d2
d2
d2
d
b
b1
e1
e
L
9300std071

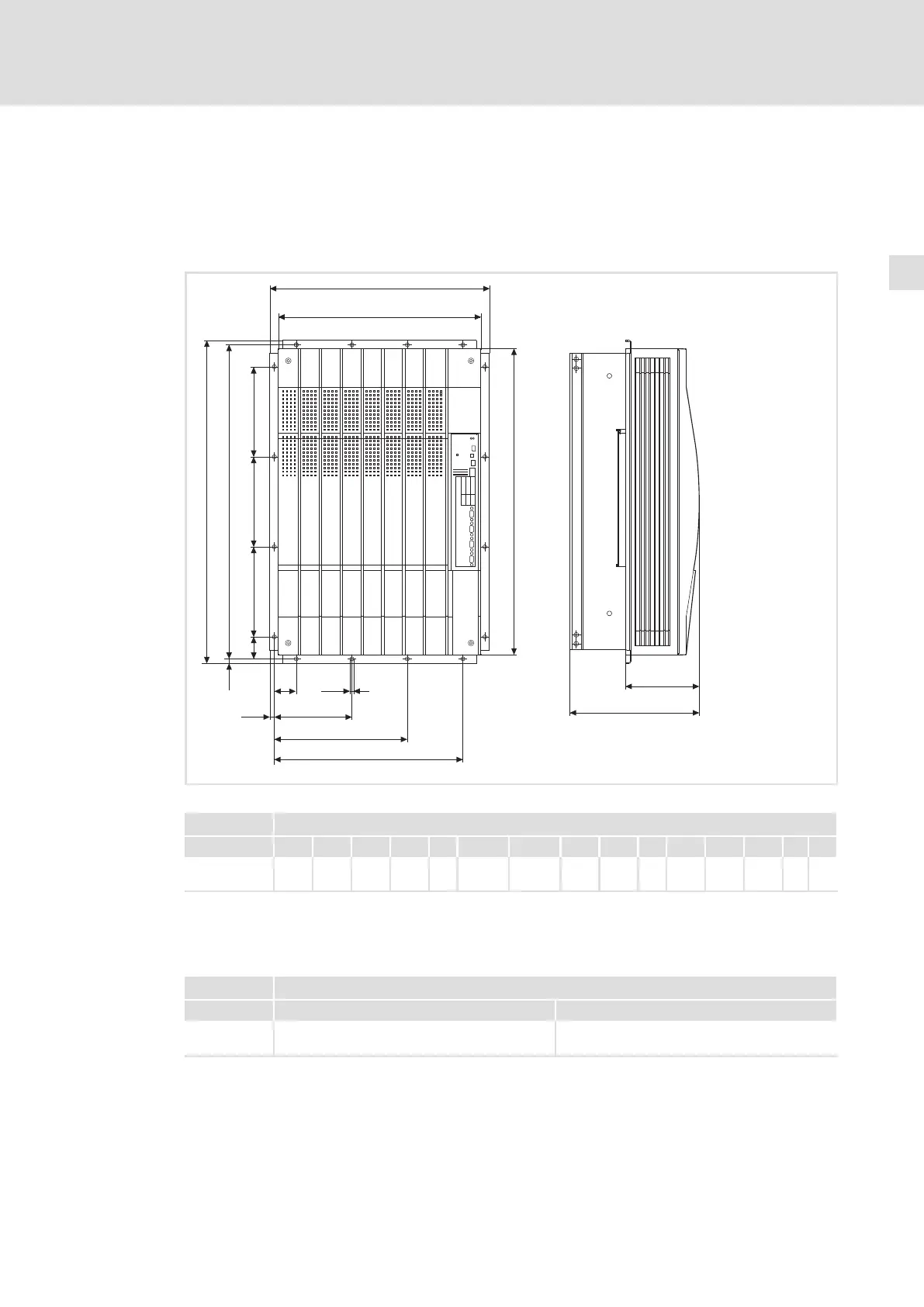

Fig.4−14 Encombrements : montage avec séparation thermique (montage traversant) 55 ... 75 kW
9300 Encombrements [mm]
Typ a a1 b b1 c1 c2 c3 c4 d d1 d2 e
1)
e1 g h
EVS9331−Ex
EVS9332−Ex
488 450 718 680 49 172,5 295,5 419 698 49 200 285 164 9 10
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Encoche de montage dans l’armoire électrique
9300 Encombrements [mm]
Type a1 b1
EVS9331−Ex
EVS9332−Ex
428,5 660
