Motor thermisch überwachen
Fremdbelüftete oder selbstgekühlte Motoren
2
20
EDKVS9332X DE/EN/FR 8.0
2.2.1 Fremdbelüftete oder selbstgekühlte Motoren
Parametrieren
Zur I
2
x t−Überwachung können Sie folgende Codestellen einstellen:
Codestelle Bedeutung Wertebereich Lenze−Einstellung
C0066 Anzeige der I
2
x t−Belastung des Motors 0 ... 250 % −
C0120 Schwelle: Auslösung Fehler "OC6" 0 ... 120 % 0 %
C0127 Schwelle: Auslösung Fehler "OC8" 0 ... 120 % 0 %
C0128 Thermische Motor−Zeitkonstante 0,1 ... 50,0 min 5,0 min
C0606 Reaktion auf Fehler "OC8" TRIP, Warnung, Off Warnung
Auslösezeit und I
2
x t−Belastung berechnen
Formel zur Auslösezeit Information
t +*(t) ln
ȧ
ȧ
ȡ
Ȣ
1 *
z ) 1
ǒ
I
Mot
I
N
Ǔ
2
100
ȧ
ȧ
ȣ
Ȥ
I
Mot
Aktueller Motorstrom (C0054)
I
N
Motor−Bemessungsstrom (C0088)
t Thermische Motor−Zeitkonstante (C0128)
z Schwellenwert in C0120 (OC6) oder C0127 (OC8)
Formeln zur I
2
x t−Belastung Information
L(t) +
ǒ
I
Mot
I
N
Ǔ
2
100%
ǒ
1 * e
*t
t
Ǔ
L(t) Zeitlicher Verlauf der I
2
x t−Belastung des Motors
(Anzeige: C0066)
I
Mot
Aktueller Motorstrom (C0054)
I
N
Motor−Bemessungsstrom (C0088)
t Thermische Motor−Zeitkonstante (C0128)
Bei gesperrtem Antriebsregler vermindert sich die I
2
x t−Belastung:
L(t) + L
Start
e
*
t
t
Ǹ
L
Start
I
2
x t−Belastung vor Reglersperre
Der Wert entspricht bei Fehler−Auslösung dem einge-
stellten Schwellenwert in C0120 (OC6) oder
C0127
(OC8).

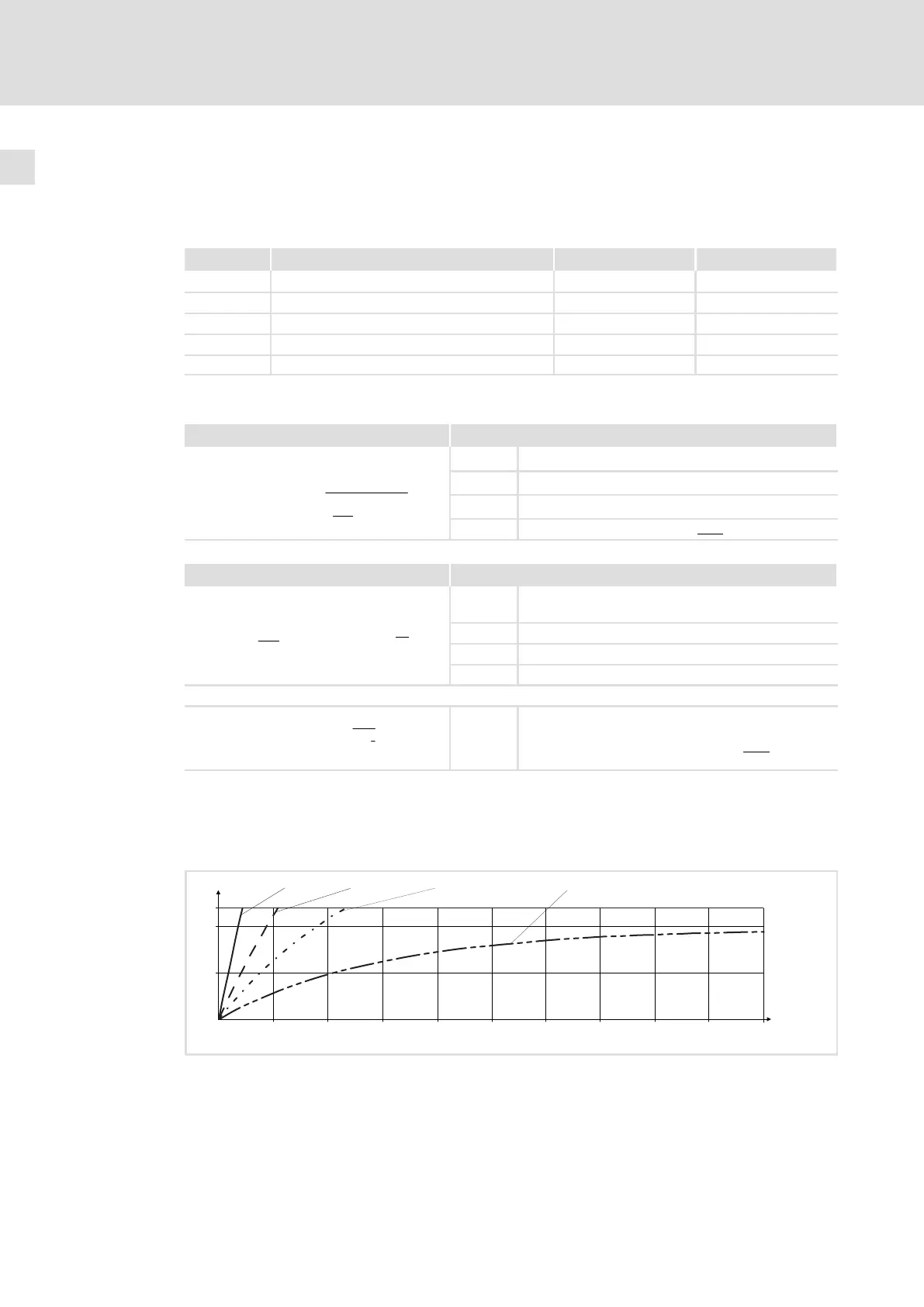

Auslösezeit im Diagramm ablesen
Diagramm zur Ermittlung der Auslösezeiten bei einem Motor mit einer thermischen Mo-
tor−Zeitkonstante von 5 Minuten (Lenze−Einstellung C0128):
I = 3 × I
Mot N
0
50
100
120
0 100 200 300 400 500 600 700 800 900
1000
t [s]
L [%]
I = 2 × I
Mot N
I = 1.5 × I
Mot N
I = 1 × I
Mot N
9300STD105
Abb. 2−1 I
2
× t−Überwachung: Auslösezeiten bei unterschiedlichen Motorströmen und Auslöseschwellen
I
Mot
Aktueller Motorstrom (C0054)
I
N
Motor−Bemessungsstrom (C0088)
LI
2
x t−Belastung des Motors (Anzeige: C0066)
t Zeit
