Lenze 9300 Series Mounting Instructions

Installation mécanique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Montage avec séparation thermique (montage traversant)
4

257
EDKVS9332X DE/EN/FR 8.0
4.2.3 Montage avec séparation thermique (montage traversant)
Pour le montage traversant, utiliser impérativement le variateur de vitesse EVS93xx−Ex. Se
munir également du kit pour montage traversant EJ0011.
Cotes
h
c1
c2
c3
h
d1
d2
d3
d2
d
b
a1
a
g
b1
e1
e
L
9300std066

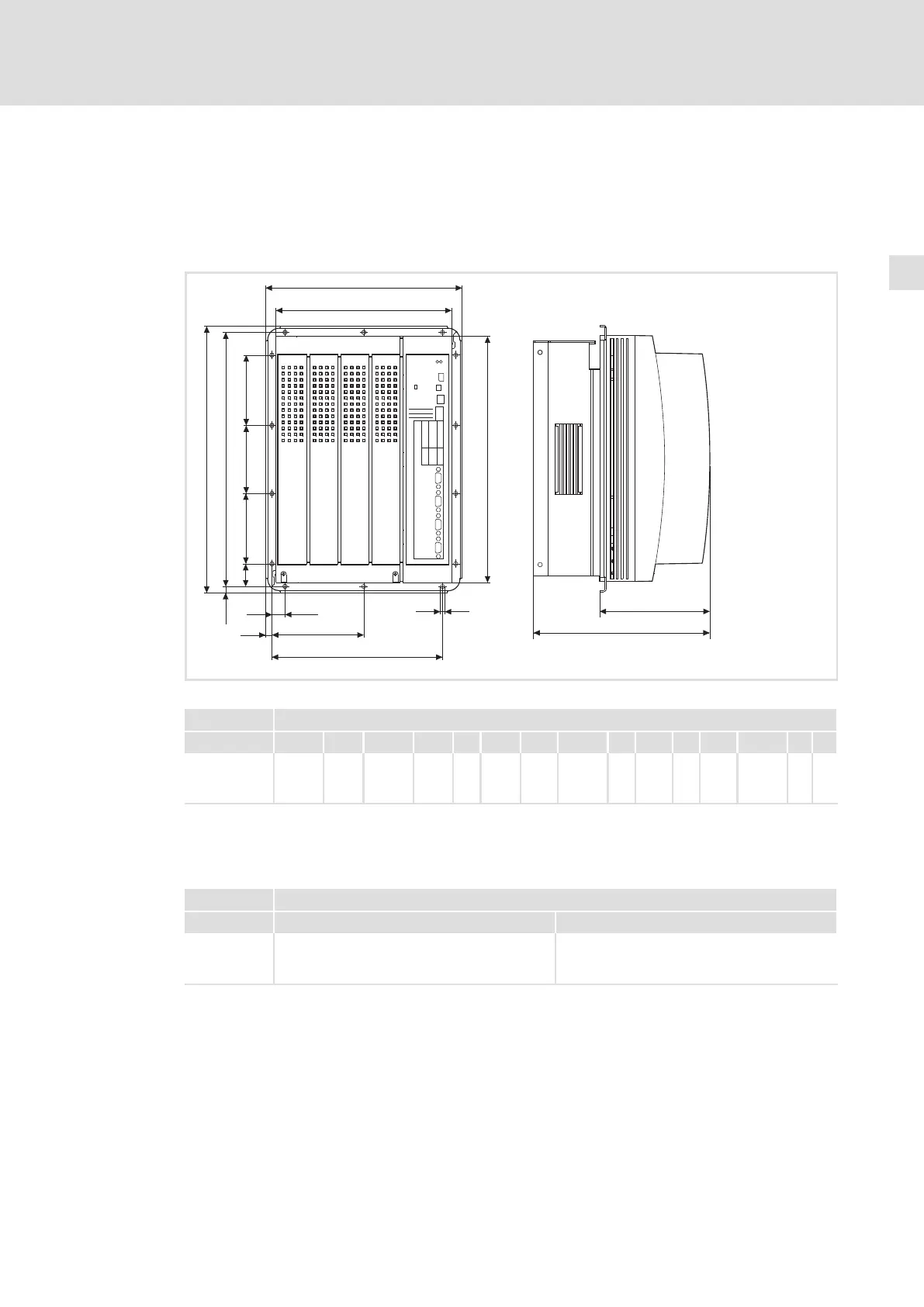

Fig.4−5 Encombrements Montage avec séparation thermique (montage traversant) 15 ... 30 kW
9300 Encombrements [mm]
Type a a1 b b1 c1 c2 c3 d d1 d2 d3 e
1)
e1 g h
EVS9327−Ex
EVS9328−Ex
EVS9329−Ex
279,5 250 379,5 350 19 131 243 361,5 32 100 97 250 159,5 6 9
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Encoche de montage dans l’armoire électrique
9300 Encombrements [mm]
Type Largeur Hauteur
EVS9327−Ex
EVS9328−Ex
EVS9329−Ex
236 336

Lenze 9300 Series Specifications

General

Series	9300
Category	Controller
Manufacturer	Lenze
Protection Class	IP20
Communication	Ethernet, PROFIBUS
Communication Interfaces	Ethernet, PROFIBUS
Ambient Temperature	0°C to +45°C
Storage Temperature	-25°C to +70°C
Relative Humidity	5% to 95% (non-condensing)
Voltage Range	380-480V AC
Altitude	0 ... 2000 m above sea level, derating > 2000 m
