Lenze 9300 Series Mounting Instructions

Mechanische Installation
Grundgerät im Leistungsbereich 55 ... 75 kW
Montage mit Befestigungswinkeln (Standard)
4

50
EDKVS9332X DE/EN/FR 8.0
4.4.2 Montage mit Befestigungswinkeln (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Befestigungswinkel Befestigung Antriebsregler 4
Sechskantschraube M8 × 16 mm (DIN 933) Für Befestigungswinkel 8
Unterlegscheibe Æ 8,4 mm (DIN 125) Für Sechskantschraube 8
Federring Æ 8 mm (DIN 127) Für Sechskantschraube 8
Abmessungen
a
c1
e
b1
d
d1
b
l
c
³ 50mm
³ 50mm
g
m
k
0
³ 100mm
³ 100mm
9300std070

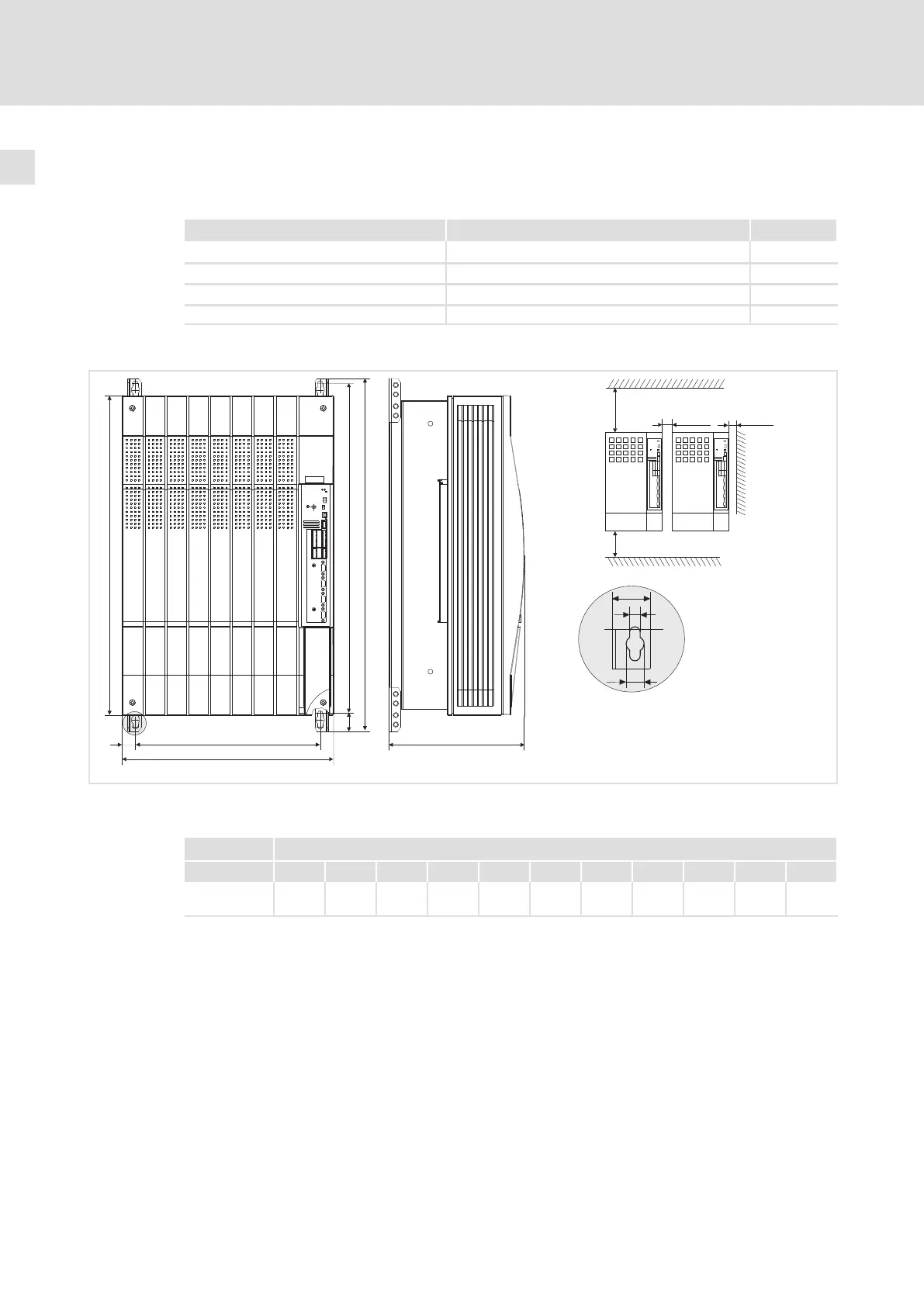

Abb. 4−13 Standardmontage mit Befestigungswinkeln 55 ... 75 kW
 Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können
9300 Maße [mm]
Typ a b b1 c c1 d d1 e
1)
g k m
EVS9331−Ex
EVS9332−Ex
450 750 680 28,5 393 702 38 285 11 28 18
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
ƒ Befestigungswinkel an das Kühlkörperblech des Antriebsreglers montieren.
