Lenze 9300 Series Mounting Instructions

Elektrische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Wichtige Hinweise
5

66
EDKVS9332X DE/EN/FR 8.0
5.5 Grundgeräte im Leistungsbereich 15 ... 30 kW
5.5.1 Wichtige Hinweise

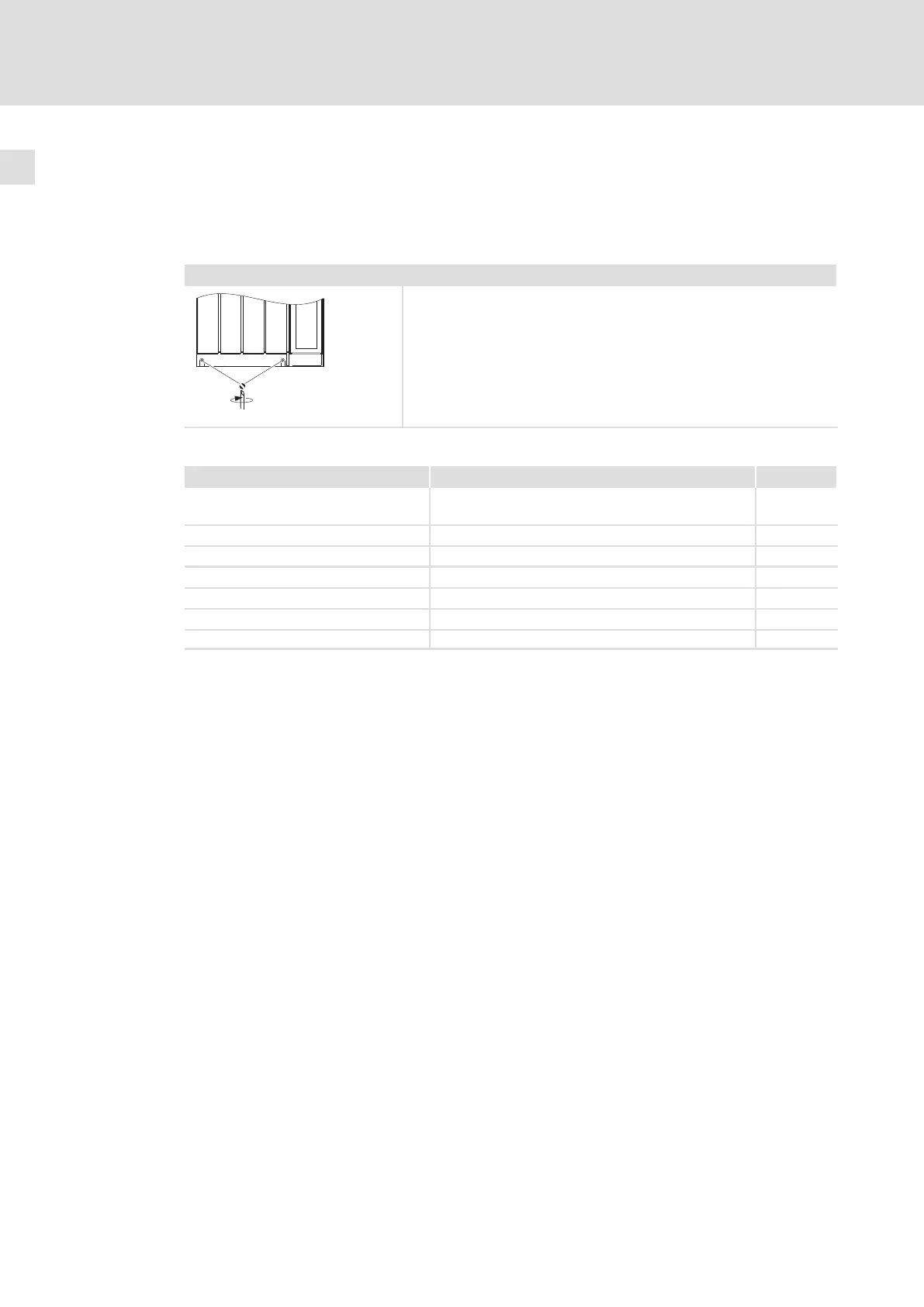

Um Zugang zu den Leistungsanschlüssen zu erhalten, entfernen Sie die Haube:
Haube des Antriebsreglers abnehmen
0
1
1. Schrauben  lösen
2. Haube  nach oben klappen und aushängen
9300vec113
Benötigtes Installationsmaterial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Sechskantmutter M6 (DIN 934) Anschluss Versorgungsleitungen (Netz, +U
G
, −U
G
) und
Motorleitung an die Stehbolzen
10
Unterlegscheibe Æ 6 mm (DIN 125) Für Sechskantmutter M6 10
Federring Æ 6 mm (DIN 127) Für Sechskantmutter M6 10
Durchführungstülle Motorleitung 1
Halterung Schirmauflage Aufnahme des Schirmblechs für Motorleitung 1
Selbstformschraube Æ 4 × 14 mm Befestigung Halterung Schirmauflage 2
Schirmblech Schirmauflage für Motorleitung 1

Lenze 9300 Series Specifications

General

Series	9300
Category	Controller
Manufacturer	Lenze
Protection Class	IP20
Communication	Ethernet, PROFIBUS
Communication Interfaces	Ethernet, PROFIBUS
Ambient Temperature	0°C to +45°C
Storage Temperature	-25°C to +70°C
Relative Humidity	5% to 95% (non-condensing)
Voltage Range	380-480V AC
Altitude	0 ... 2000 m above sea level, derating > 2000 m
