Lenze 9300 Series Mounting Instructions

Mechanische Installation
Grundgeräte mit der Leistung 45 kW
Montage mit Befestigungswinkeln (Standard)
4

45
EDKVS9332X DE/EN/FR 8.0
4.3.2 Montage mit Befestigungswinkeln (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Befestigungswinkel Befestigung Antriebsregler 4
Sechskantschraube M8 × 16 mm (DIN 933) Montage Befestigungswinkel am Antriebsregler 4
Unterlegscheibe Æ 8,4 mm (DIN 125) Für Sechskantschraube 4
Federring Æ 8 mm (DIN 127) Für Sechskantschraube 4
Abmessungen
a
c1
e
b1
d
d1
b
l
c
³ 50 mm
³ 50 mm
g
m
k
0
³ 100 mm
³ 100mm
9300std068

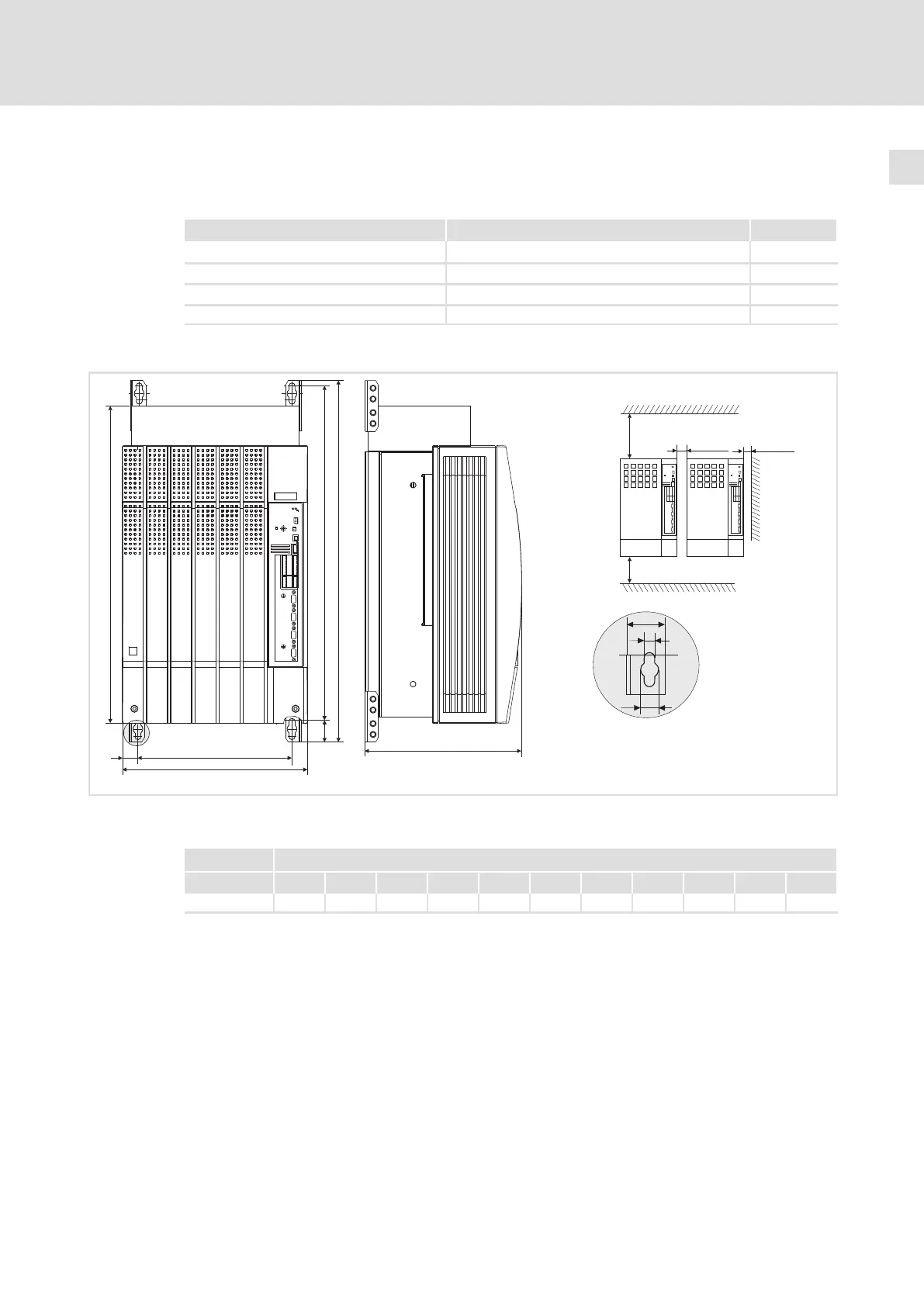

Abb. 4−7 Standardmontage mit Befestigungswinkeln 45 kW
 Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können
9300 Maße [mm]
Typ a b b1 c c1 d d1 e
1)
g k m
EVS9330−Ex 340 580 591 28,5 283 615 38 285 11 28 18
1)
Bei aufgestecktem Feldbusmodul an X1 Montagefreiraum für Anschlusskabel berücksichtigen
Montage
ƒ Befestigungswinkel an das Kühlkörperblech des Antriebsreglers montieren.

Lenze 9300 Series Specifications

General

Series	9300
Category	Controller
Manufacturer	Lenze
Protection Class	IP20
Communication	Ethernet, PROFIBUS
Communication Interfaces	Ethernet, PROFIBUS
Ambient Temperature	0°C to +45°C
Storage Temperature	-25°C to +70°C
Relative Humidity	5% to 95% (non-condensing)
Voltage Range	380-480V AC
Altitude	0 ... 2000 m above sea level, derating > 2000 m
