Installation électrique
Câblage du système de bouclage
Raccordement du résolveur sur X7
5

320
EDKVS9332X DE/EN/FR 8.0
5.10.2 Raccordement du résolveur sur X7
Spécifications techniques
Domaine Données
Raccordement au variateur de
vitesse
Connecteur femelle Sub−D à 9 broches
Type de résolveur recommandé Receiver
Nombre de paires de pôles du
résolveur
1
Rapport de transmission 0,3
Système de traitement Gravure de tension dans l’enroulement SinCos
Tension de sortie maxi ± 10 V
Courant absorbé maxi 50 mA par enroulement
Impédance maxi [Z] 500 W par enroulement
Fréquence de sortie 4 kHz
Surveillance Surveillance de rupture de fil du résolveur et du câble résolveur
(configurable)
Câblage
+REF
-REF
+COS
+SIN
-SIN
-COS
+KTY
-KTY
1
2
3
4
5
6
7
8
9
X7
<50m
KTY
9300STD331

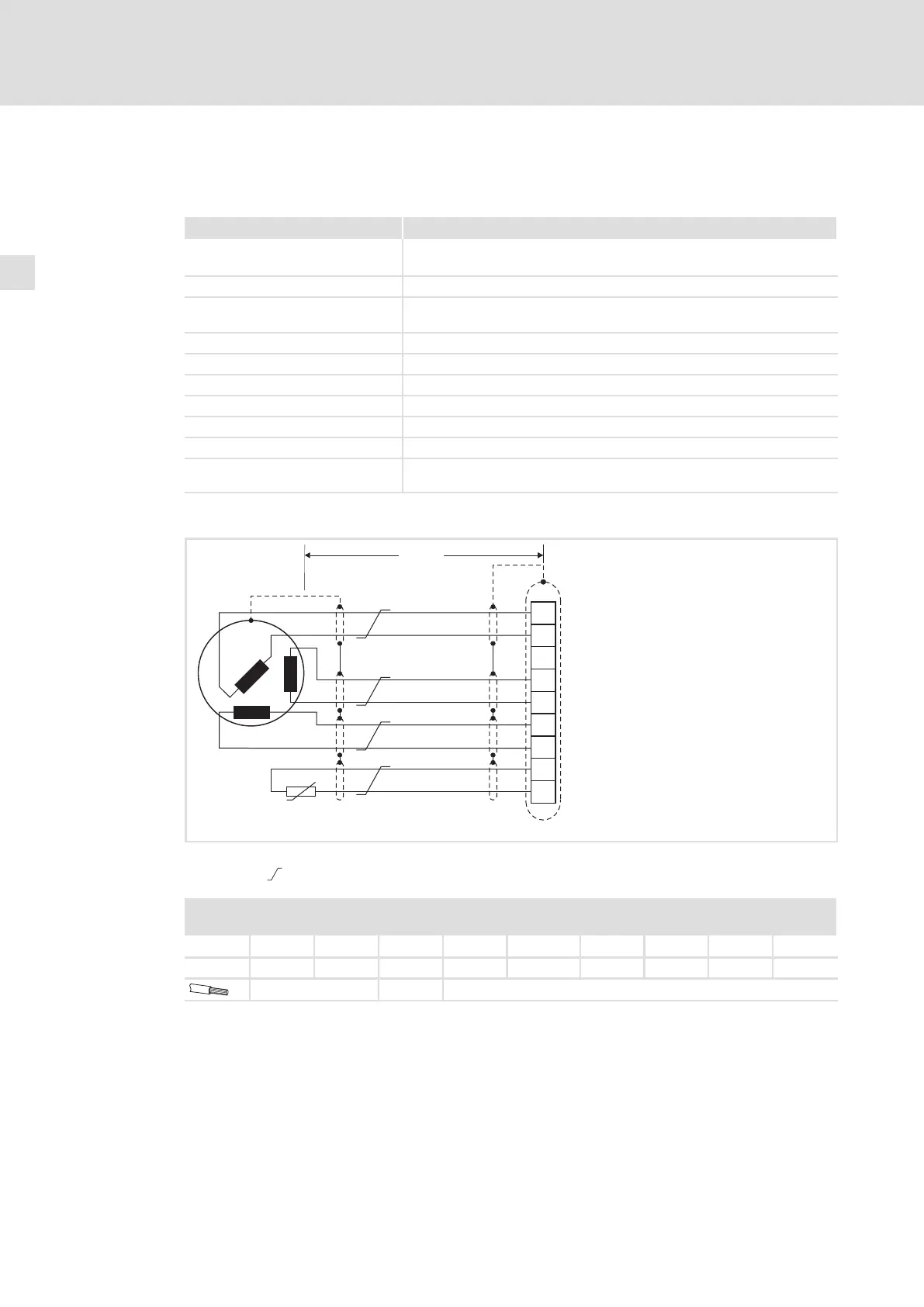

Fig.5−32 Raccordement du résolveur
Brins torsadés par paire
X7 − Résolveur
Connecteur femelle Sub−D à 9 broches
Broche 1
2 3 4 5 6 7 8 9
Signal +REF −REF GND1 +COS −COS +SIN −SIN +KTY −KTY
0,5 mm
2
(AWG 20) ˘ 0,14 mm
2
(AWG 26)
