Installation électrique
Appareils de base pour la plage de puissance de 15 ... 30 kW
Remarques importantes
5

282
EDKVS9332X DE/EN/FR 8.0
5.5 Appareils de base pour la plage de puissance de 15 ... 30 kW
5.5.1 Remarques importantes

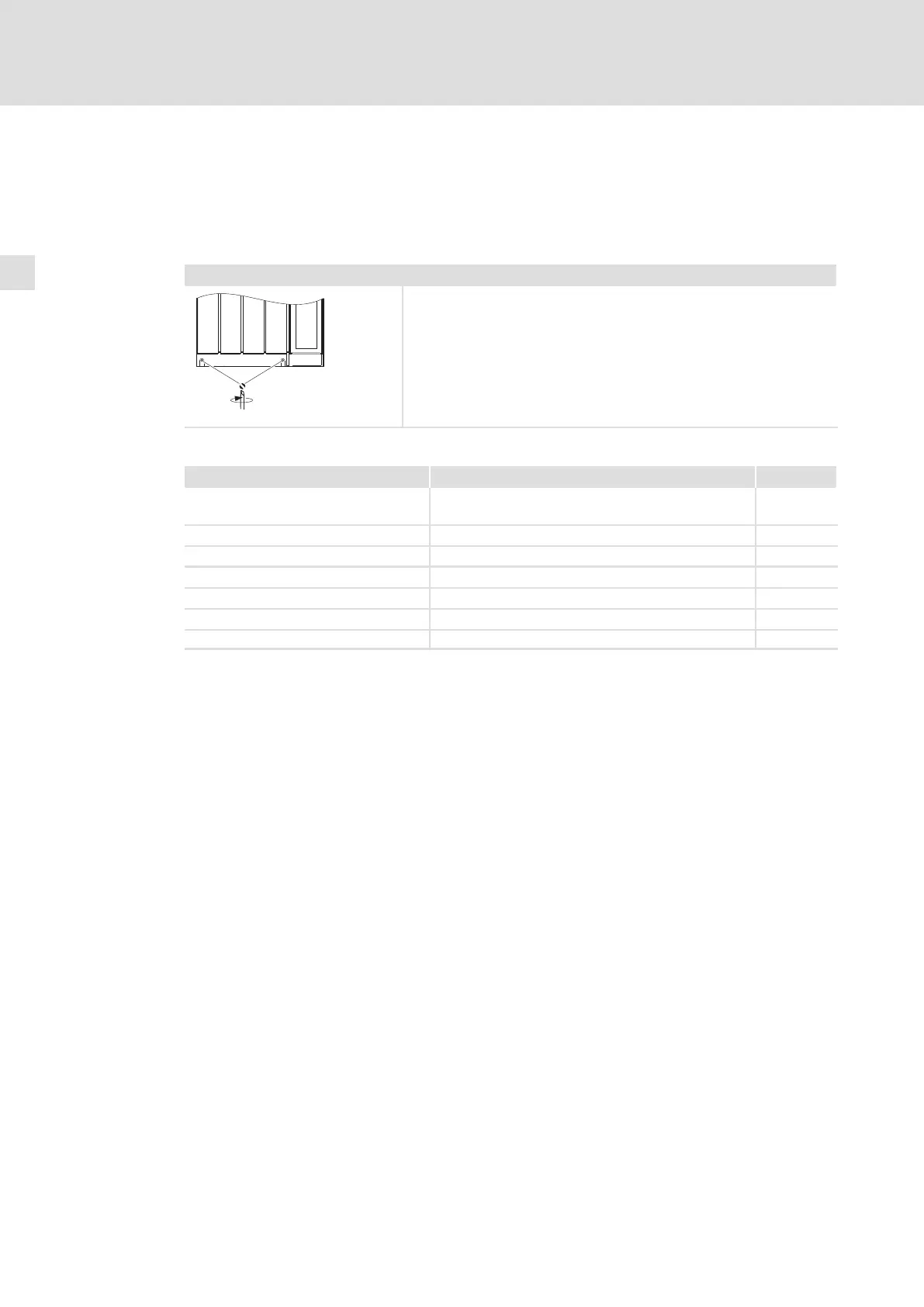

Pour accéder aux raccordements de puissance, retirer le capot :
Retirer le couvercle du variateur
0
1
1. Desserrer les vis .
2. Relever puis retirer le couvercle .
9300vec113
Matériel d’installation requis (compris dans l’équipement livré) :
Description Fonction Quantité
Ecrou hexagonal M6 (DIN 934) Raccordement des câbles d’alimentation (réseau, +U
G
,
−U
G
) et du câble moteur
10
Rondelle Æ 6 mm (DIN 125) Pour écrou hexagonal M6 10
Rondelle Grower Æ 6 mm (DIN 127) Pour écrou hexagonal M6 10
Presse−étoupe Câble moteur 1
Fixation pour reprise du blindage Réception de la tôle de blindage pour le câble moteur 1
Vis autotaraudeuse Æ 4 × 14 mm Positionnement de la fixation pour reprise du blindage 2
Tôle de blindage Reprise du blindage pour câble moteur 1

Lenze 9300 Series Specifications

General

Series	9300
Category	Controller
Manufacturer	Lenze
Protection Class	IP20
Communication	Ethernet, PROFIBUS
Communication Interfaces	Ethernet, PROFIBUS
Ambient Temperature	0°C to +45°C
Storage Temperature	-25°C to +70°C
Relative Humidity	5% to 95% (non-condensing)
Voltage Range	380-480V AC
Altitude	0 ... 2000 m above sea level, derating > 2000 m
