Lenze 9300 Series Mounting Instructions

Installation électrique
Câblage du système de bouclage
Codeur incrémental avec niveau TTL à l’entrée X8
5

321
EDKVS9332X DE/EN/FR 8.0
5.10.3 Codeur incrémental avec niveau TTL à l’entrée X8
Spécifications techniques
Domaine Données
Raccordement au variateur de
vitesse
Connecteur mâle Sub−D à 9 broches
Codeurs incrémentaux raccordables Codeurs incrémentaux avec niveau TTL
l Codeurs avec deux signaux complémentés 5 V décalés de 90°
l Le top zéro peut être connecté (en option).
Fréquence d’entrée 0 ... 500 kHz
Courant absorbé 6 mA par canal
Source de tension interne
(X8/4, X8/5)
5 V CC / 200 mA maxi
Câblage
B
V
CC
GND
Z
+KTY
-KTY
1
2
3
4
5
6
7
8
9
A
X8
<50m
A
A
A
B
Z
B
B
Z
Z
KTY

9300VEC018

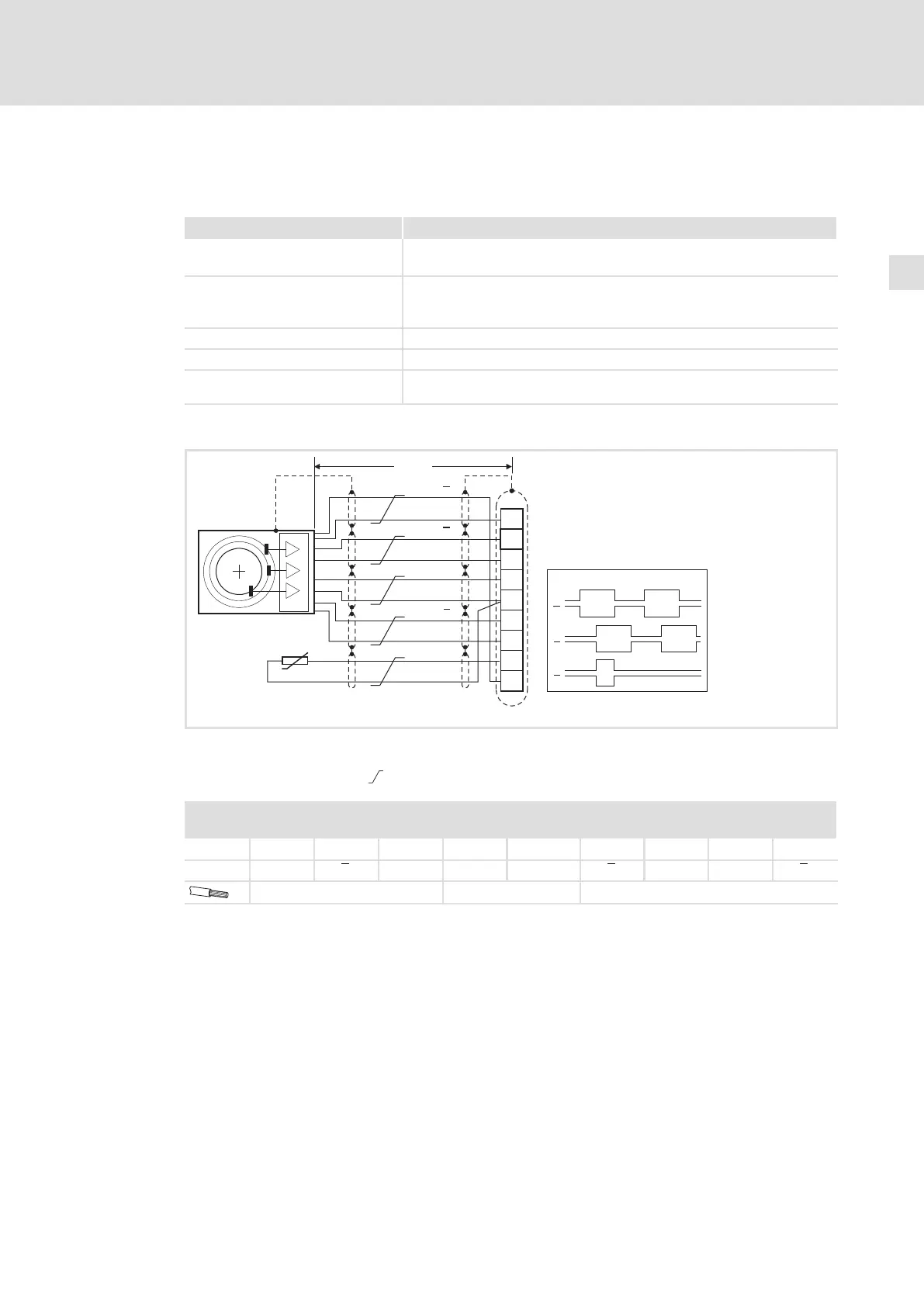

Fig.5−33 Raccordement du codeur incrémental avec niveau TTL (RS−422)
 Evolution des signaux en cas de rotation horaire
Brins torsadés par paire
X8 − Codeur incrémental avec niveau TTL
Connecteur mâle Sub−D à 9 broches
Broche 1
2 3 4 5 6 7 8 9
Signal B A A V
CC
GND (−KTY) Z Z +KTY B
0,14 mm
2
(AWG 26) 1 mm
2
(AWG 18) 0,14 mm
2
(AWG 26)
