Elektrische Installation
Grundgeräte mit der Leistung 45 kW
Netzanschluss, DC−Einspeisung
5
76
EDKVS9332X DE/EN/FR 8.0
5.6.2 Netzanschluss, DC−Einspeisung
Hinweis!
ƒ Bei Einsatz eines Netzfilters oder Funkentstörfilters die Leitung zwischen
Netzfilter oder Funkentstörfilter und Antriebsregler geschirmt verlegen,
wenn sie länger als 300 mm ist.
ƒ Bei DC−Verbundbetrieb oder DC−Einspeisung empfehlen wir, abgeschirmte
DC−Leitungen zu verwenden.
PE
+UG -UG
L1 L2
L3
3
01 2
L1, L2, L3
+U , -U
PE
GG
M8
15 Nm
132 lb-in
}
+
PE
9300vec126

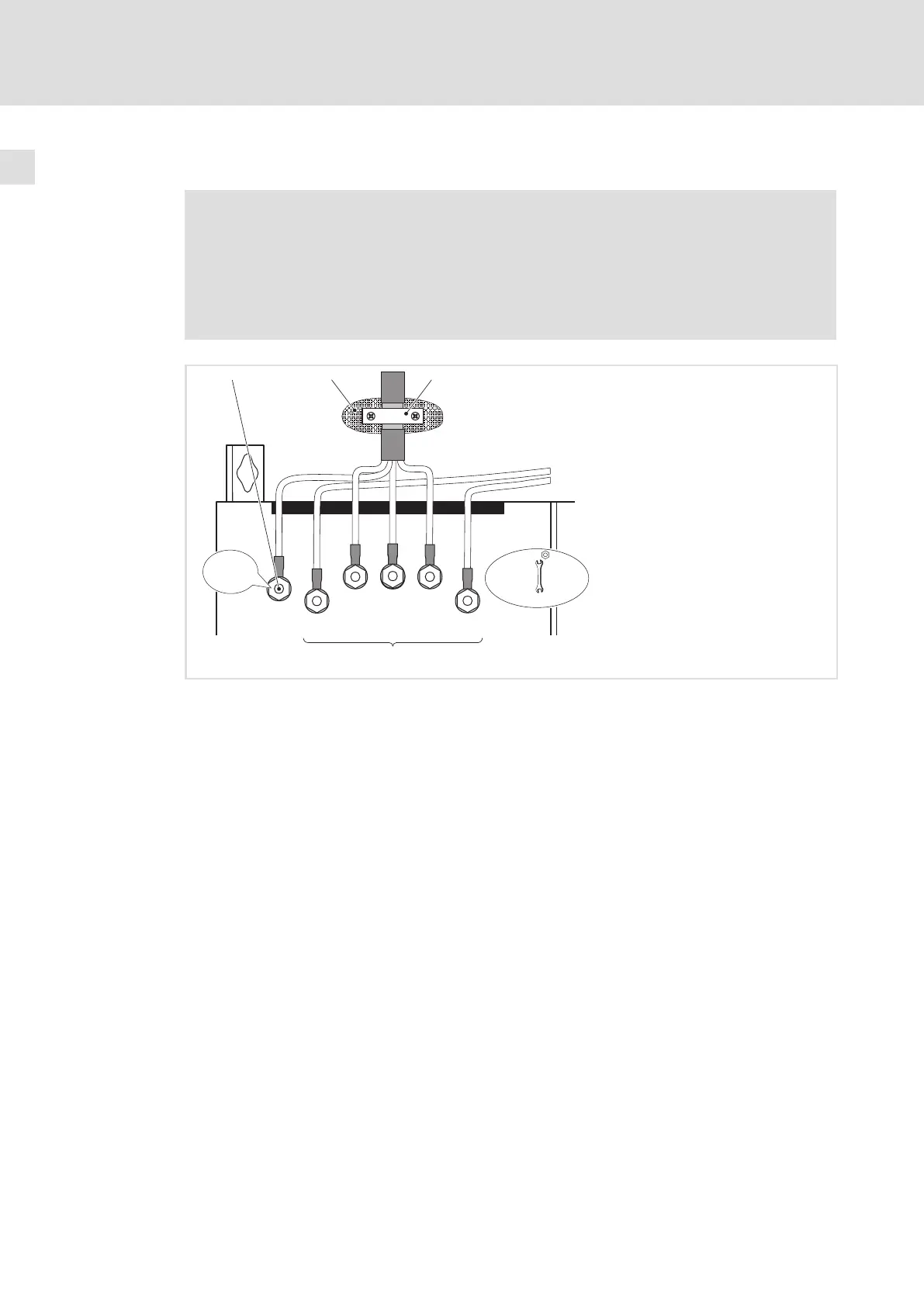

Abb. 5−15 Netzanschluss, DC−Einspeisung bei Antriebsregler 45 kW
PE−Gewindebolzen
PE−Leitung mit Ringkabelschuh anschließen
Metallisch leitende Fläche
Schirmschelle
Schirm großflächig auf Schaltschrank−Montageplatte auflegen und mit Schirmschelle
festschrauben (Schirmschelle nicht im Lieferumfang enthalten)
Um die Schirmanbindung zu verbessern, den Schirm zusätzlich am PE−Gewindebolzen
auflegen
Anschluss Netz und DC−Zwischenkreis
L1, L2, L3: Anschluss Netzleitung mit Ringkabelschuhen
+U
G
, −U
G
: Anschluss von DC−Zwischenkreiskomponenten oder Anschluss des Antriebsreglers
im DC−Zwischenkreisverbund (siehe Systemhandbuch)
