Installation électrique
Appareils de base d’une puissance de 45 kW
Raccordement au réseau, alimentation CC
5
292
EDKVS9332X DE/EN/FR 8.0
5.6.2 Raccordement au réseau, alimentation CC
Remarque importante !
ƒ En cas d’utilisation d’un filtre réseau ou d’un filtre antiparasite, blinder le
câble entre le filtre et le variateur de vitesse s’il mesure plus de 300 mm de
long.
ƒ En cas de fonctionnement en bus CC ou d’alimentation CC, utiliser de
préférence des câbles CC blindés.
PE
+UG -UG
L1 L2
L3
3
01 2
L1, L2, L3
+U , -U
PE
GG
M8
15 Nm
132 lb-in
}
+
PE
9300vec126

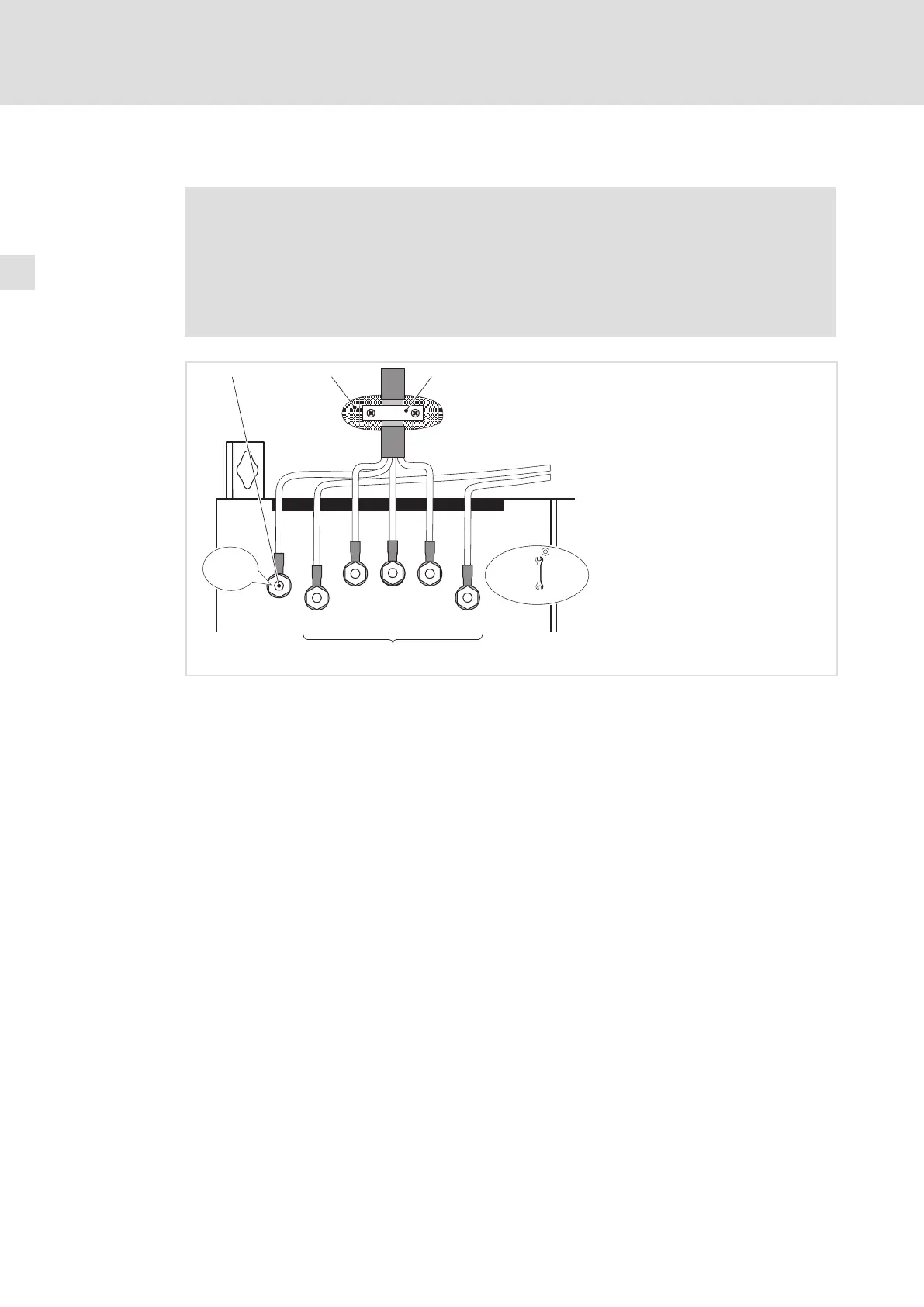

Fig.5−15 Alimentation réseau, alimentation CC pour les servovariateurs 45 kW
Boulon fileté PE
Raccorder le câble PE avec cosse à oeillet.
Surface conductrice
Collier de raccordement de blindage
Poser le blindage sur une surface importante de la plaque de montage de l’armoire électrique
et le fixer à l’aide d’un collier de raccordement de blindage (non fourni avec l’appareil).
Pour améliorer le raccordement du blindage, poser également le blindage sur le boulon fileté
PE.
Raccordement au réseau et au bus CC
L1, L2, L3 : raccordement câble réseau avec cosses à oeillet
+U
G
, −U
G
: raccordement de composants du bus CC ou raccordement du variateur dans le
réseau sur bus CC (voir le manuel)
