Lenze 9300 Series Mounting Instructions

Installation mécanique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Montage avec séparation thermique (montage traversant)
4

252
EDKVS9332X DE/EN/FR 8.0
4.1.3 Montage avec séparation thermique (montage traversant)
Pour le montage traversant, utiliser impérativement le variateur de vitesse EVS93xx−Ex. Se
munir également du kit pour montage traversant.
Type Kit de montage
EVS9321−Ex, EVS9322−Ex EJ0036
EVS9323−Ex, EVS9324−Ex EJ0037
EVS9325−Ex, EVS9326−Ex EJ0038
Cotes
a1a1
c1c1
aa
cc
gg
d1d1
d1d1
dd
b1b1
bb
LL
10
e
f
9300std063

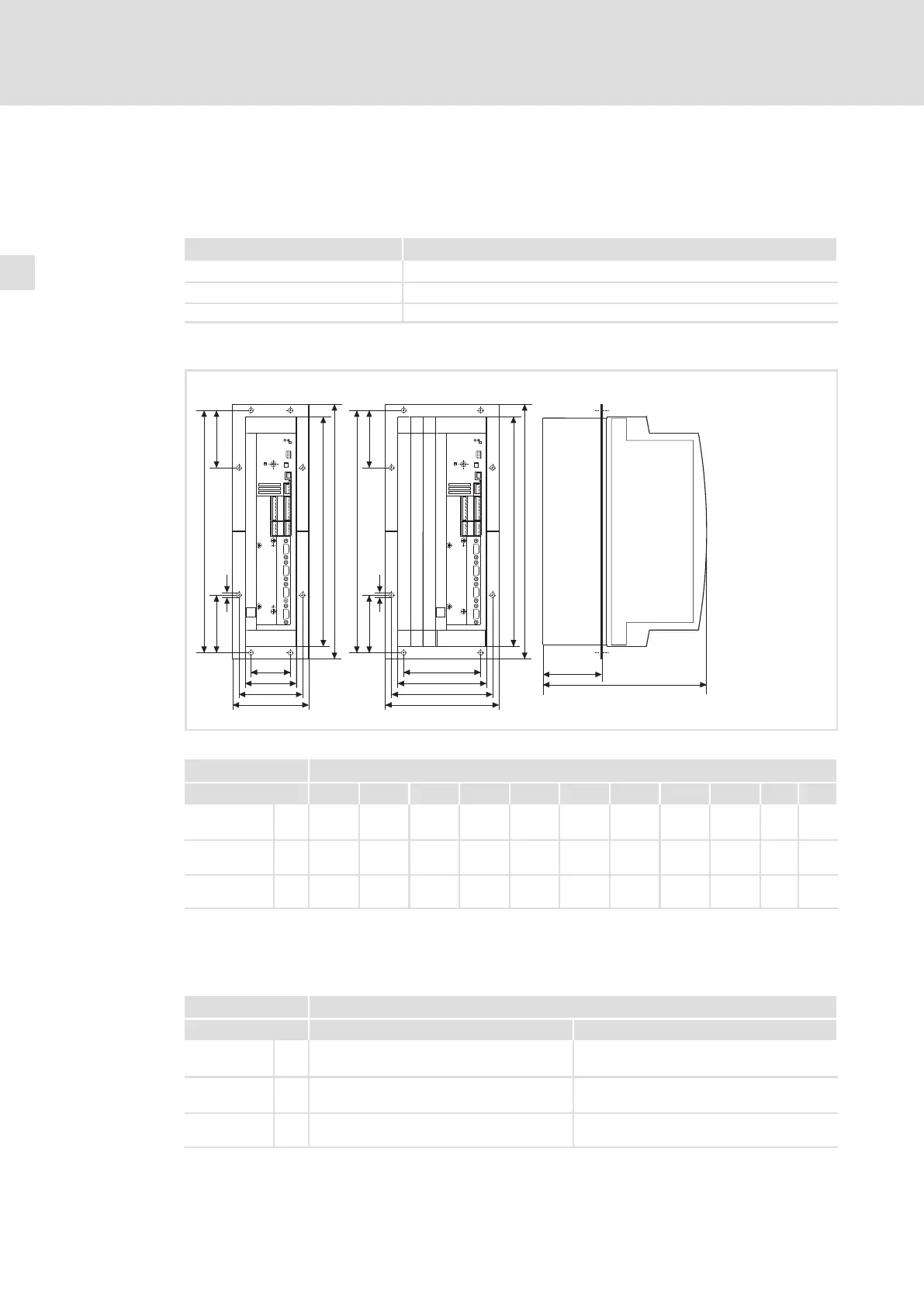

Fig.4−2 Encombrements pour montage avec séparation thermique (montage traversant) 0,37 ... 11 kW
9300 Encombrements [mm]
Type a a1 b b1 c c1 d d1 e
1)
f g
EVS9321−Ex
EVS9322−Ex
 112,5 78 385,5 350 60 95,5 365,5 105,5 250 92 6,5
EVS9323−Ex
EVS9324−Ex
 131,5 97 385,5 350 79 114,5 365,5 105,5 250 92 6,5
EVS9325−Ex
EVS9326−Ex
 169,5 135 385,5 350 117 152,5 365,5 105,5 250 92 6,5
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Encoche de montage dans l’armoire électrique
9300 Encombrements [mm]
Type Largeur Hauteur
EVS9321−Ex
EVS9322−Ex

82 350
EVS9323−Ex
EVS9324−Ex
 101 350
EVS9325−Ex
EVS9326−Ex
 139 350

Lenze 9300 Series Specifications

General

Series	9300
Category	Controller
Manufacturer	Lenze
Protection Class	IP20
Communication	Ethernet, PROFIBUS
Communication Interfaces	Ethernet, PROFIBUS
Ambient Temperature	0°C to +45°C
Storage Temperature	-25°C to +70°C
Relative Humidity	5% to 95% (non-condensing)
Voltage Range	380-480V AC
Altitude	0 ... 2000 m above sea level, derating > 2000 m
