Lenze 9300 Series Mounting Instructions

Installation mécanique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Montage avec profilés de fixation (montage standard)
4

251
EDKVS9332X DE/EN/FR 8.0
4.1.2 Montage avec profilés de fixation (montage standard)
Matériel de montage requis (compris dans l’équipement livré) :
Description Fonction
Quantité
EVS9321−Ex ...
EVS9324−Ex
EVS9325−Ex
EVS9326−Ex
Profilés de fixation Fixation du variateur de vitesse 2 4
Cotes
a
c
a
c
c1
d
b
b1
b1
d
b
LL
120
k
g
e
³ 100mm
³ 100mm
9300std062

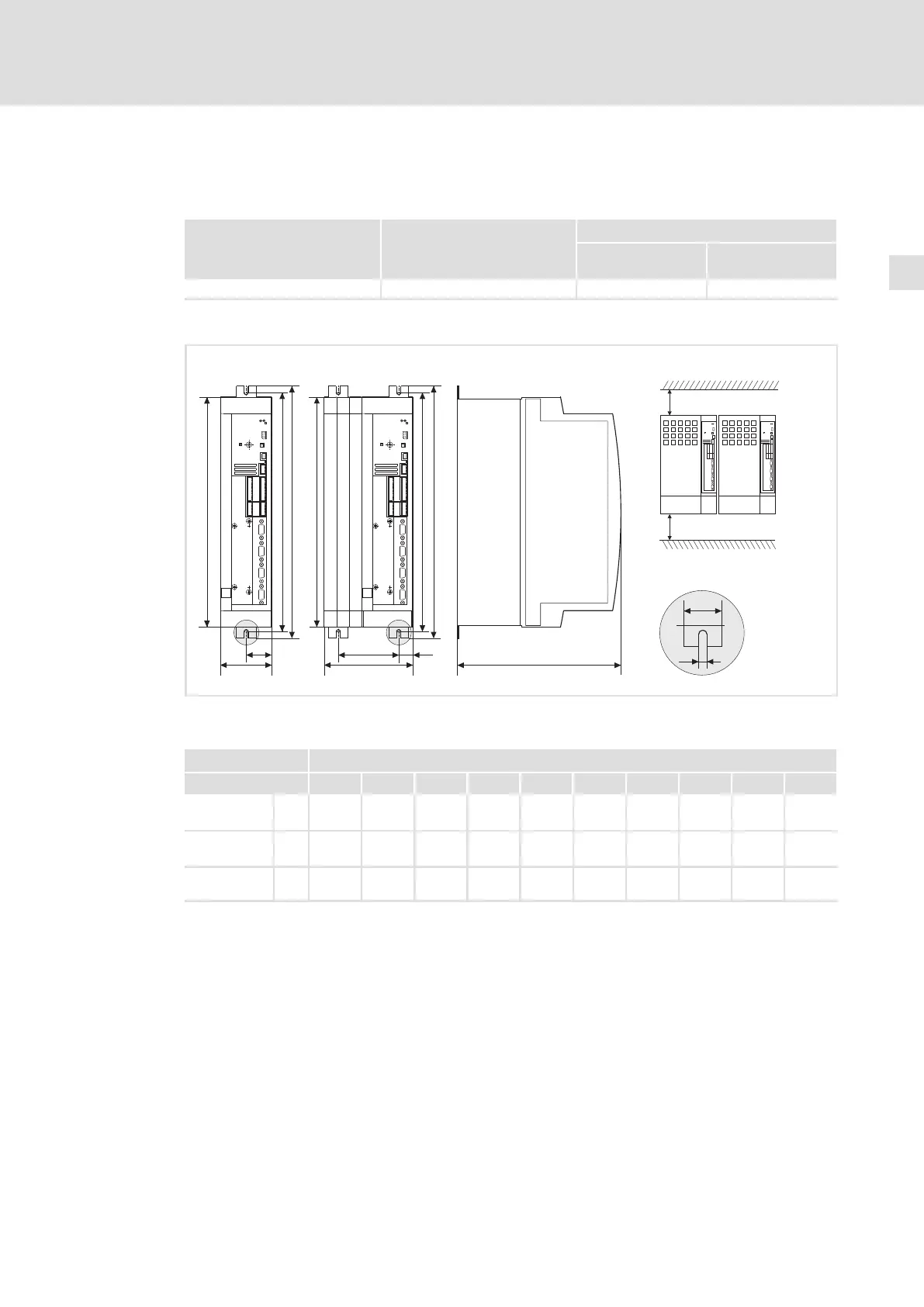

Fig.4−1 Montage standard avec profilés de fixation 0,37 ... 11 kW
 Les variateurs de vitesse peuvent être juxtaposés (espace nul).
9300 Encombrements [mm]
Type a b b1 c c1 d d1 e
1)
g k
EVS9321−Ex
EVS9322−Ex

78 384 350 39 − 365 ˘ 250 6,5 30
EVS9323−Ex
EVS9324−Ex
 97 384 350 48,5 − 365 ˘ 250 6,5 30
EVS9325−Ex
EVS9326−Ex
 135 384 350 21,5 92 365 ˘ 250 6,5 30
1)
Si un module bus de terrain est enfiché sur X1, prévoir un espace de montage supplémentaire pour le câble de
raccordement.
Montage
ƒ Monter les profilés de fixation sur l’enveloppe du variateur de vitesse.

Lenze 9300 Series Specifications

General

Series	9300
Category	Controller
Manufacturer	Lenze
Protection Class	IP20
Communication	Ethernet, PROFIBUS
Communication Interfaces	Ethernet, PROFIBUS
Ambient Temperature	0°C to +45°C
Storage Temperature	-25°C to +70°C
Relative Humidity	5% to 95% (non-condensing)
Voltage Range	380-480V AC
Altitude	0 ... 2000 m above sea level, derating > 2000 m
