Installation électrique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Raccordement au réseau, alimentation CC
5
273
EDKVS9332X DE/EN/FR 8.0
5.4.2 Raccordement au réseau, alimentation CC
Remarque importante !
ƒ En cas d’utilisation d’un filtre réseau ou d’un filtre antiparasite, blinder le
câble entre le filtre et le variateur de vitesse s’il mesure plus de 300 mm de
long.
ƒ En cas de fonctionnement en bus CC ou d’alimentation CC, utiliser de
préférence des câbles CC blindés.
Montage de la tôle de blindage
Stop !
ƒ Pour ne pas endommager le boulon fileté PE, toujours monter la tôle de
blindage et le raccordement PE dans l’ordre indiqué. Les éléments
nécessaires se trouvent dans le kit de montage.
ƒ Ne pas utiliser de colliers de fixation comme support de charge.
M6
M5
2
3
4
5
6
7
1
0
L1 L2 L3
+UG -UG
PE
a
1.7 Nm
15 lb-in
PE
M5
3.4Nm
30 lb-in
a
}
+
PE
4
2
8
0
7
9300vec130

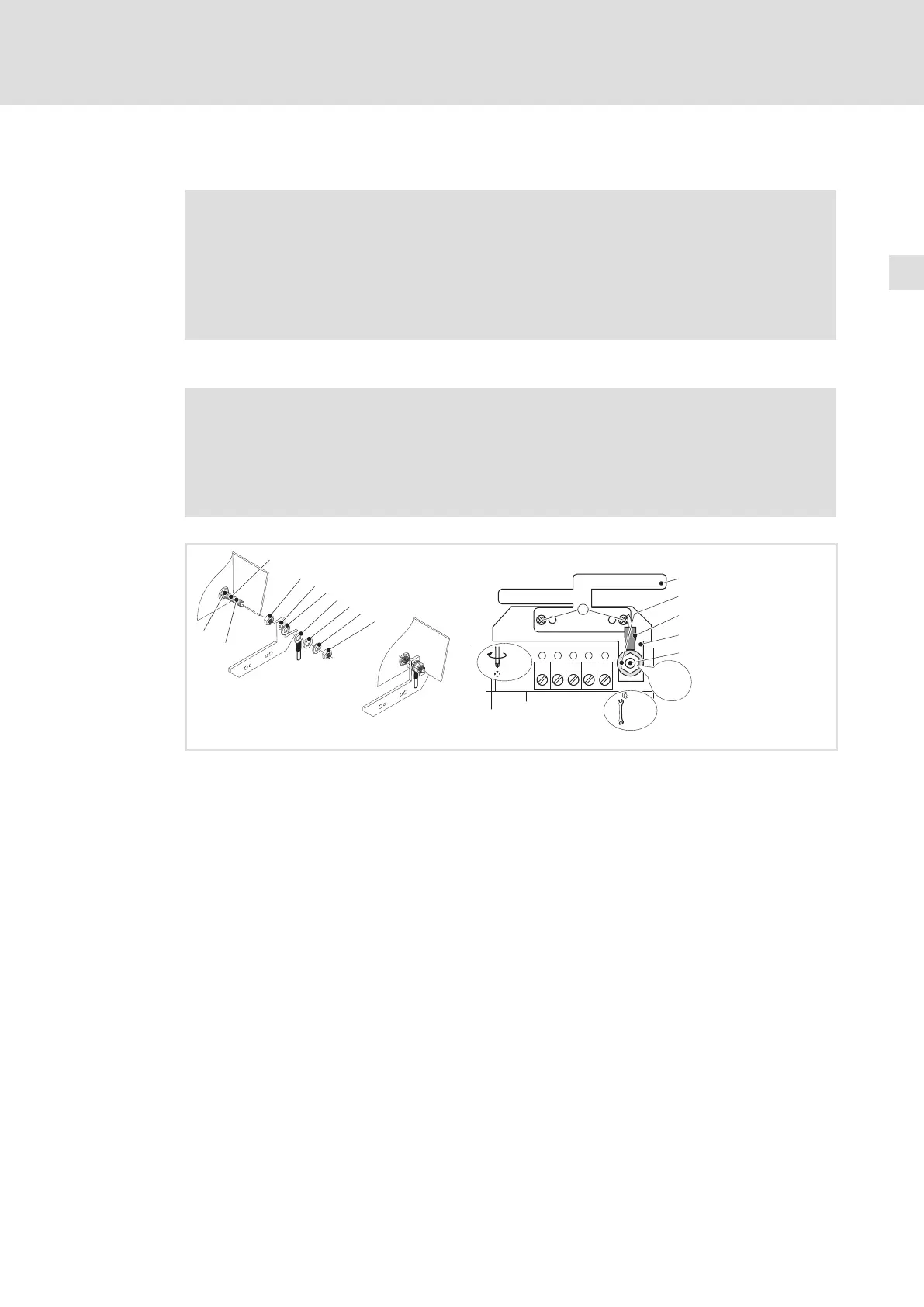

Fig.5−2 Montage de la tôle de blindage pour les variateurs de vitesse 0,37 ... 11 kW
Boulon fileté PE
Visser l’écrou M5 et le serrer à la main.
Insérer l’équerre de fixation de la tôle de blindage.
Insérer la rondelle DIN 125.
Insérer le câble PE avec cosse à oeillet.
Insérer la rondelle.
Insérer la rondelle Grower.
Visser l’écrou M5 et le serrer.
Visser la tôle de blindage à l’aide de deux vis M4 (a) sur l’équerre de fixation.
