Installation électrique
Appareils de base pour la plage de puissance de 0,37 ... 11 kW
Raccordement du moteur
5
277
EDKVS9332X DE/EN/FR 8.0
5.4.5 Raccordement du moteur
Remarque importante !
ƒ Une protection par fusibles du câble moteur n’est pas nécessaire.
ƒ Le variateur de vitesse possède 2 raccordements pour la surveillance de la
température moteur :
– les bornes T1, T2 pour le branchement d’un thermistor PTC ou d’un
contact thermique à ouverture ;
– les broches X8/5 et X8/8 de l’entrée codeur incrémental (X8) pour le
branchement d’une sonde thermique KTY.
Montage de la tôle de blindage
Stop !
ƒ Pour ne pas endommager le boulon fileté PE, toujours monter la tôle de
blindage et le raccordement PE dans l’ordre indiqué. Les éléments
nécessaires se trouvent dans le kit de montage.
ƒ Ne pas utiliser de colliers de fixation comme support de charge.
PE
UVW
T1T2
M6
M5
a
1.7 Nm
15 lb-in
PE
M5
3.4 Nm
30 lb-in
}
+
PE
a
2
3
4
5
6
7
1
0
2
4
7
8
0
9300vec128

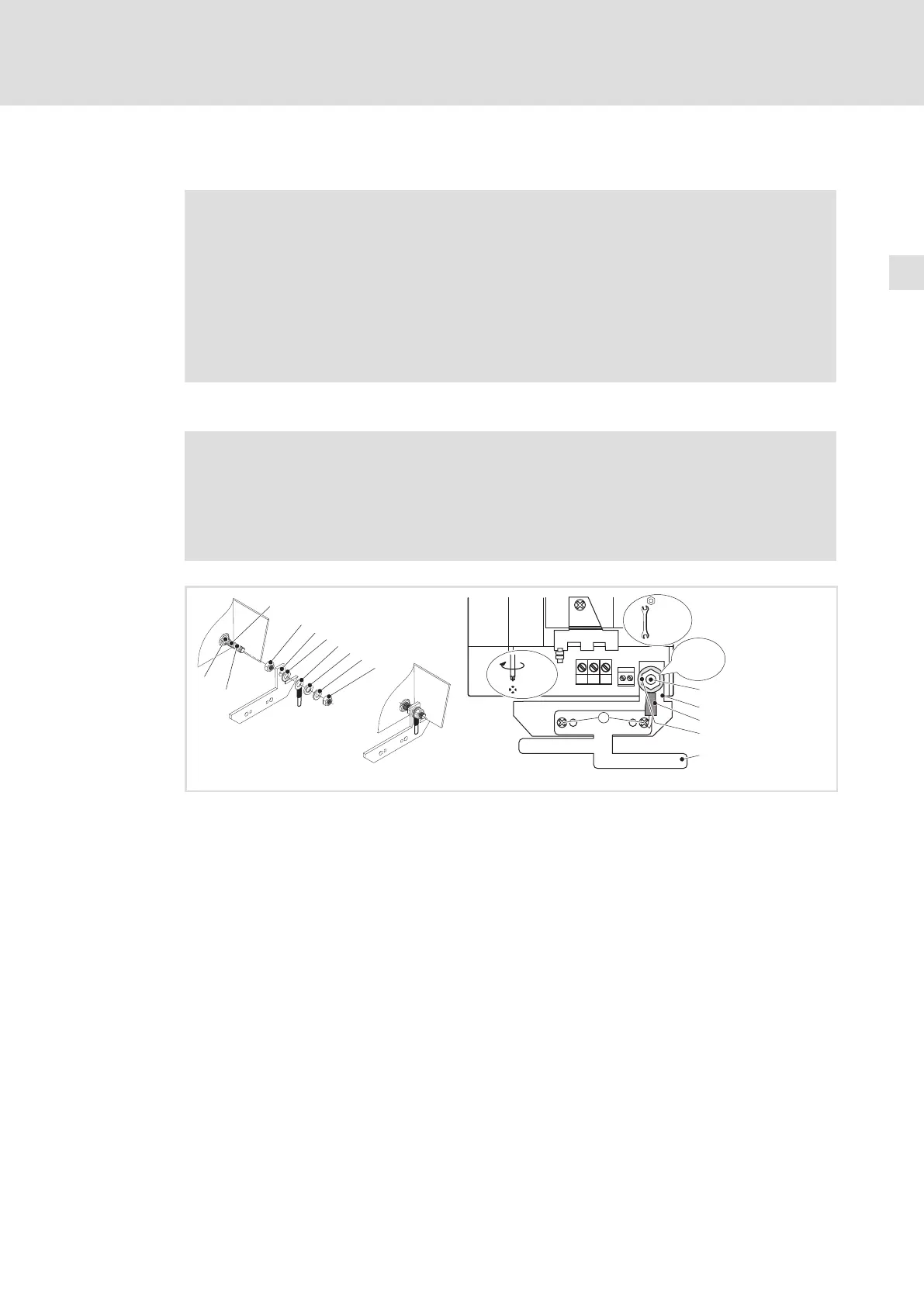

Fig.5−4 Montage de la tôle de blindage pour les variateurs de vitesse 0,37 ... 11 kW
Boulon fileté PE
Visser l’écrou M5 et le serrer à la main.
Insérer l’équerre de fixation de la tôle de blindage.
Insérer la rondelle DIN 125.
Insérer le câble PE avec cosse à oeillet.
Insérer la rondelle.
Insérer la rondelle Grower.
Visser l’écrou M5 et le serrer.
Visser la tôle de blindage à l’aide de deux vis M4 (a) sur l’équerre de fixation.
