SPECIFICATIONS
12-10
Category
Item
ZX50U-5N
Canopy Cab
1.38mArm 1.69mArm 1.38mArm 1.69mArm
A: MaximumDiggingReach mm(ft·in) 5960(19'7") 6260(20'7") 5960(19'7") 6260(20'7")
B: MaximumDiggingDepth mm(ft·in) 3530(11'7") 3830(12'7") 3530(11'7") 3830(12'7")
C: MaximumCuttingHeight mm(ft·in) 5750(18'10") 6000(19'8") 5750(18'10") 6000(19'8")
D: MaximumDumpingHeight mm(ft·in) 4070(13'4") 4310(14'2") 4070(13'4") 4310(14'2")
E: OverallHeight mm(ft·in) 2530(8'2")
F: OverallLength mm(ft·in) 5470(17'11") 5520(18'1") 5470(17'11") 5520(18'1")
G: MinimumSwingRadius mm(ft·in) 2210(7'3") 2300(7'7") 2210(7'3") 2300(7'7")
H: BoomSwingPivotOffsetDistance mm(ft·in) 100(4")
I: BladeBottomHighestPosition mm(ft·in) 460(1'6")
J: BladeBottomLowestPosition mm(ft·in) 370(1'2")
K: OffsetDistance mm(ft·in) L690(2'3")
R850(2'10")
MaximumBoom-SwingAngle L80°R60°
f
NOTE:
The dimensions do not include the height of the shoe lug. The dimensions of the machine equipped with rubber crawlers
are shown.
L: Left R: Right

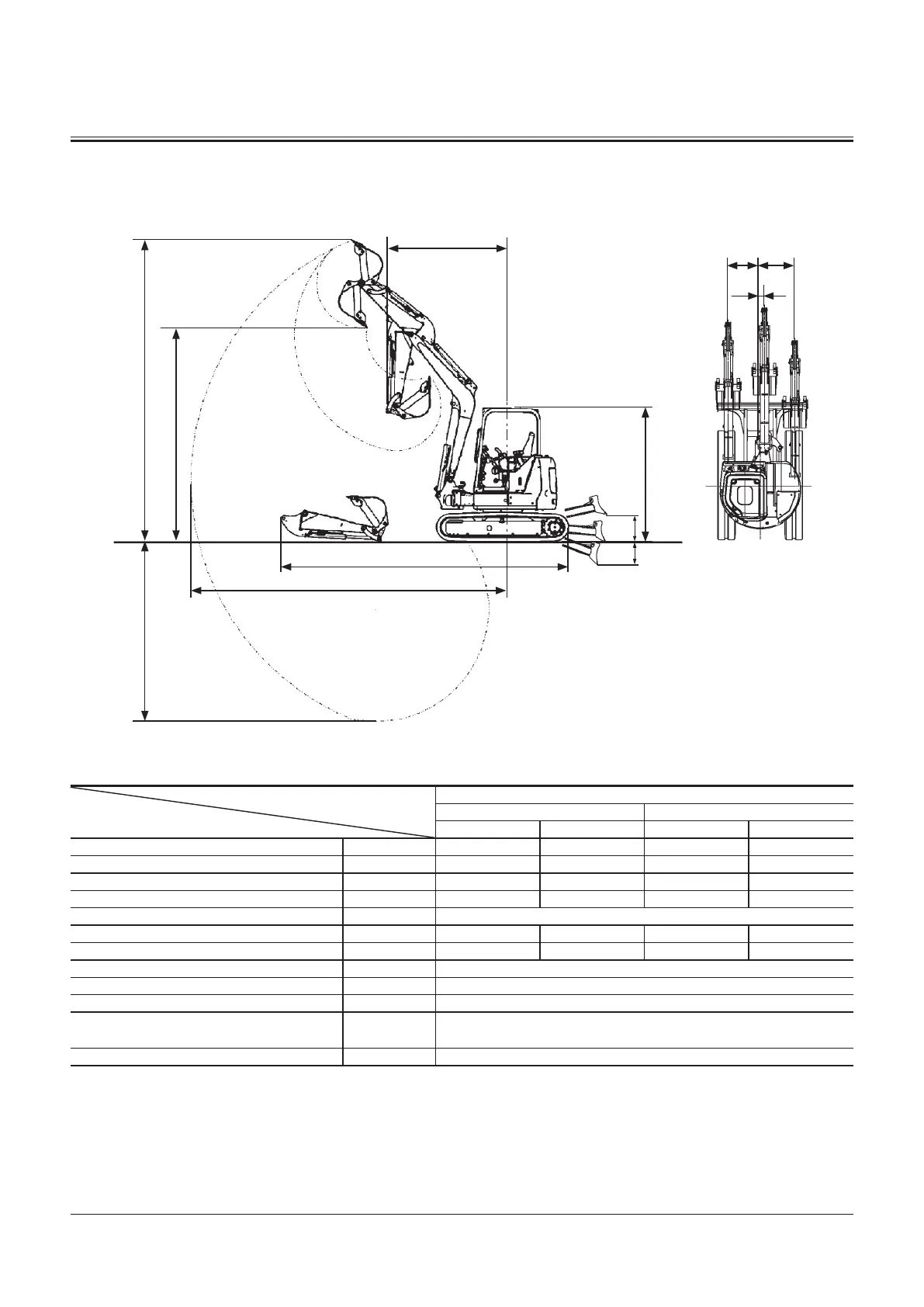

Working Ranges
ZX50U-5N
C
B
D
A
F
I
J
E
G
H
MADC-12-005
K (Left) K(Right)
