SPECIFICATIONS
12-14
Category
Item
ZX60USB-5N
Canopy Cab
1.50 m Arm 1.85mArm 1.50 m Arm 1.85mArm
A: MaximumDiggingReach mm(ft·in) 6230(20'5") 6560(21'6") 6230(20'5") 6560(21'6")
B: MaximumDiggingDepth mm(ft·in) 3770(12'4") 4120(13'6") 3770(12'4") 4120(13'6")
C: MaximumCuttingHeight mm(ft·in) 5960(19'7") 6190(20'4") 5960(19'7") 6190(20'4")
D: MaximumDumpingHeight mm(ft·in) 4170(13'8") 4410(14'6") 4170(13'8") 4410(14'6")
E: OverallHeight mm(ft·in) 2540(8'4")
F: OverallLength mm(ft·in) 5760(18'11") 5790(19') 5760(18'11") 5790(19')
G: MinimumSwingRadius mm(ft·in) 2450(8') 2540(8'4") 2450(8') 2540(8'4")
H: BoomSwingPivotOffsetDistance mm(ft·in) 45(2")
I: BladeBottomHighestPosition mm(ft·in) 450(1'6")
J: BladeBottomLowestPosition mm(ft·in) 390(1'3")
K: OffsetDistance mm(ft·in) L720(2'4")
R850(2'9")
MaximumBoom-SwingAngle L80°R60°
f
NOTE:
The dimensions do not include the height of the shoe lug. The dimensions of the machine equipped with rubber crawlers
are shown.
L: Left R: Right

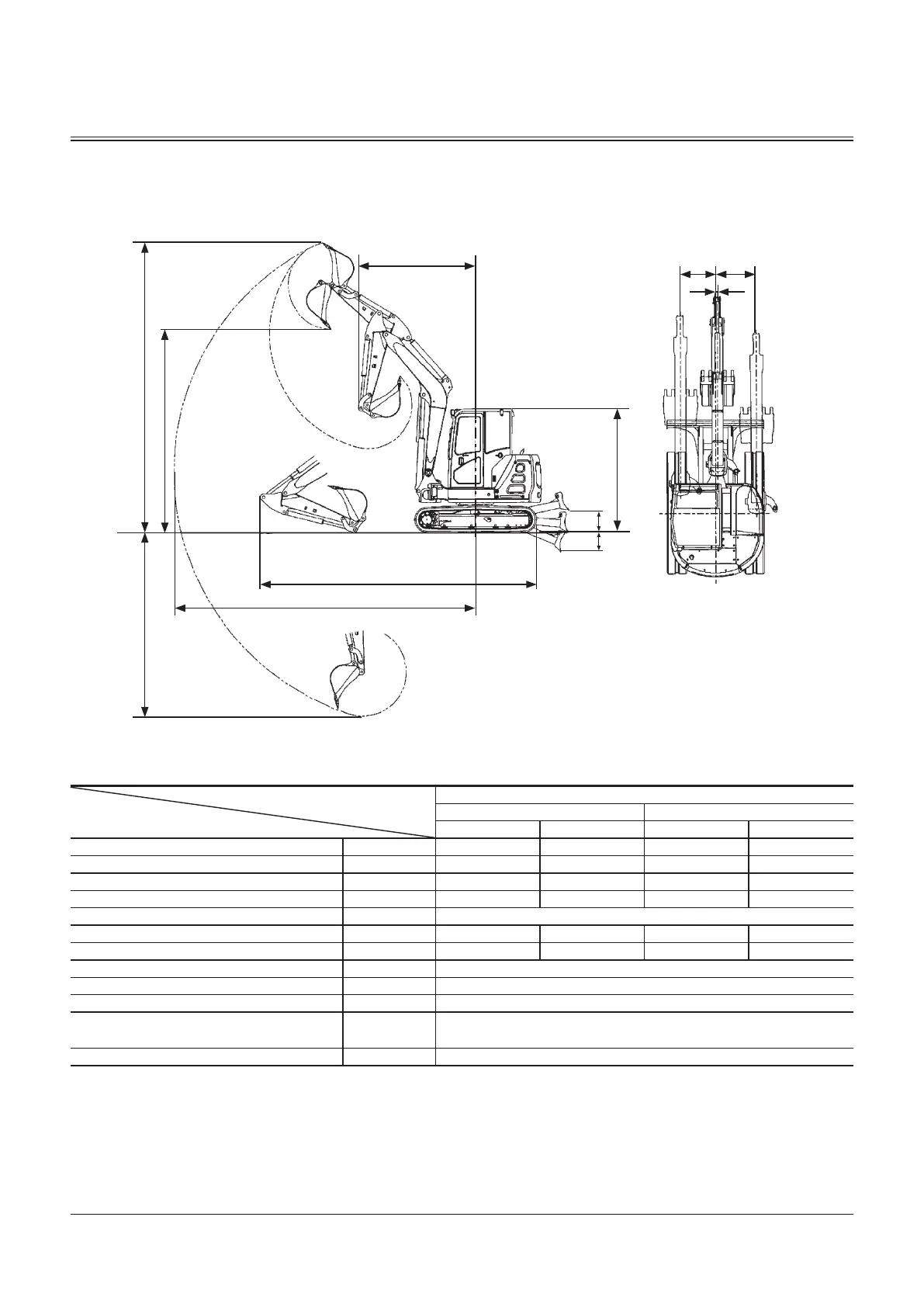

Working Ranges
ZX60USB-5N
C
B
D
A
F
I
J
E
G
H
K (Left) K(Right)
MADC-12-002
