APPENDIX B - EBTH TEMPERATURE TRANSMITTER
INTRODUCTION
This appendix covers the configuration and calibration functions of
the EBTH Smart Temperature Transmitter.
Refer to OPERATING PROCEDURES in Section 4 for information on
the following functions:
NOTE: To change calibration or configuration parameters of a smart
field device that is connected to an IMFBS01 module, the device
must be taken off-line. This is done at the INFI 90 OPEN console.
CREATE/MODIFY CONFIGURATION
This section details the configuration process for EBTH transmitters.
Figure B-1 provides an overview of the configuration process. The fol-
lowing table details the configuration process.
• Send configurations. • Select configurations.
• Get configurations. • Erase configurations.
• View configurations. • Operational functions.

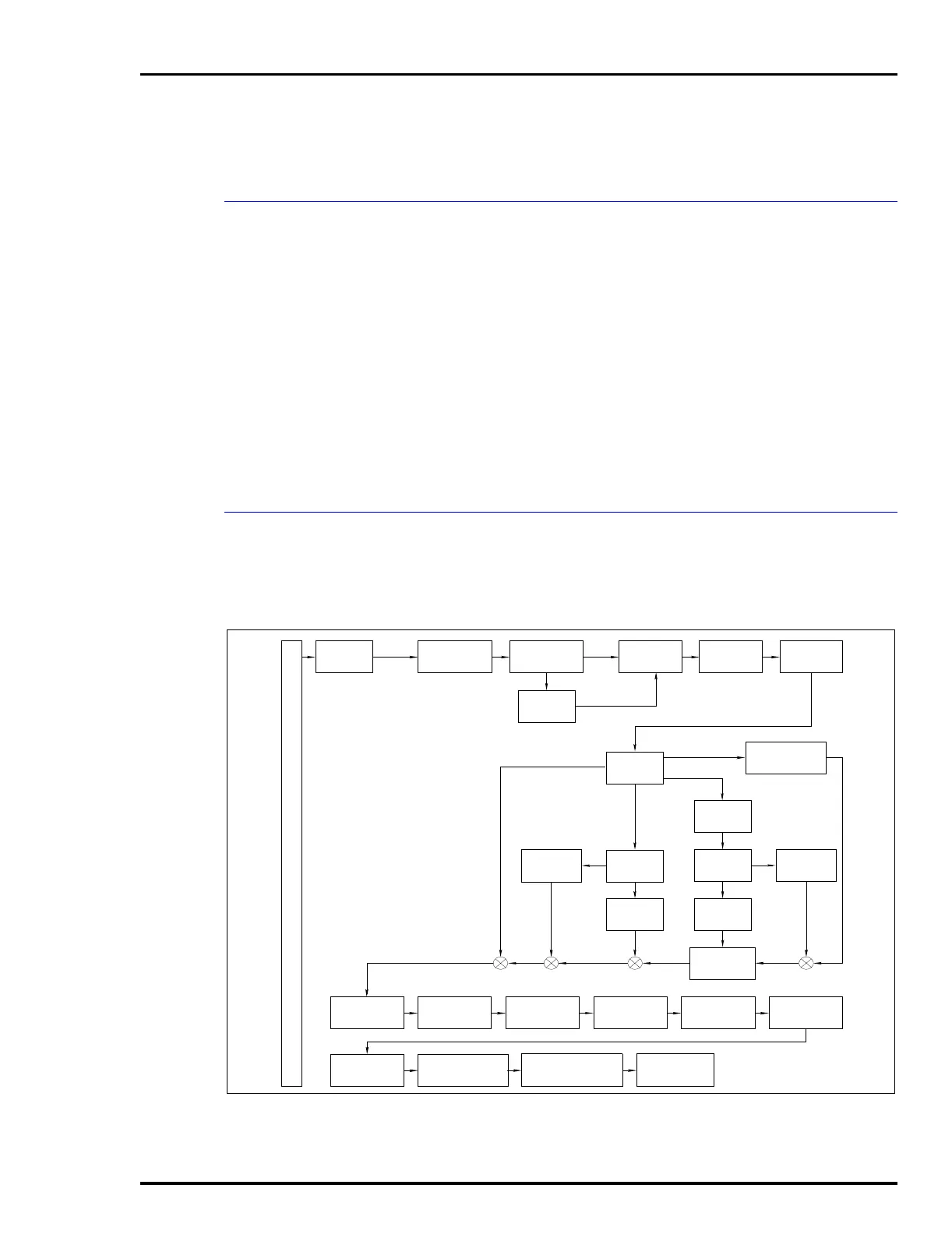

Figure B-1. Configuration Flowchart (EBTH)
T01612A
SELECT
DEVICE
TYPE
SELECT
SENSOR
TYPE
NUMBER
OF
ELEMENTS
SELECT
RTD
TYPE
NUMBER
OF
WIRES
NUMBER
OF
WIRES
ENGINEERING
UNITS
NUMBER
OF
ELEMENTS
CHANNEL
CONNECTION
CHANNEL
CONNECTION
ENTER
MESSAGE
TEXT
ENTER
DATE
ENTER
DESCRIPTOR
TEXT
SELECT
THERMOCOUPLE
TYPE
ENTER
CONFIGURATION
ID TAG
ENTER
SECONDARY
UNITS
ENTER SECONDARY
LOWER/UPPER
RANGE VALUES
ENTER
LOWER/UPPER
TEMPERATURE ALARM
OUTPUT
TYPE
ENTER
LOWER/UPPER
RANGE VALUES
SELECT
OUTPUT
ACTION
SELECT
FAIL
MODE
SELECT
INITIALIZE
MODE
STORE
CONFIGURATION
ENTER
DAMPING
SELECT
TRANSMITTER
TYPE
ENTER
CHANNEL
NUMBER
DIGITAL
HART
ANALOG
T/C
RTD
OHMS
DUALDUAL
mV
C
O
N
F
I
G
U
R
E
