4.5 ULTRAMAT 7
4.5.1 Module structure, standard version

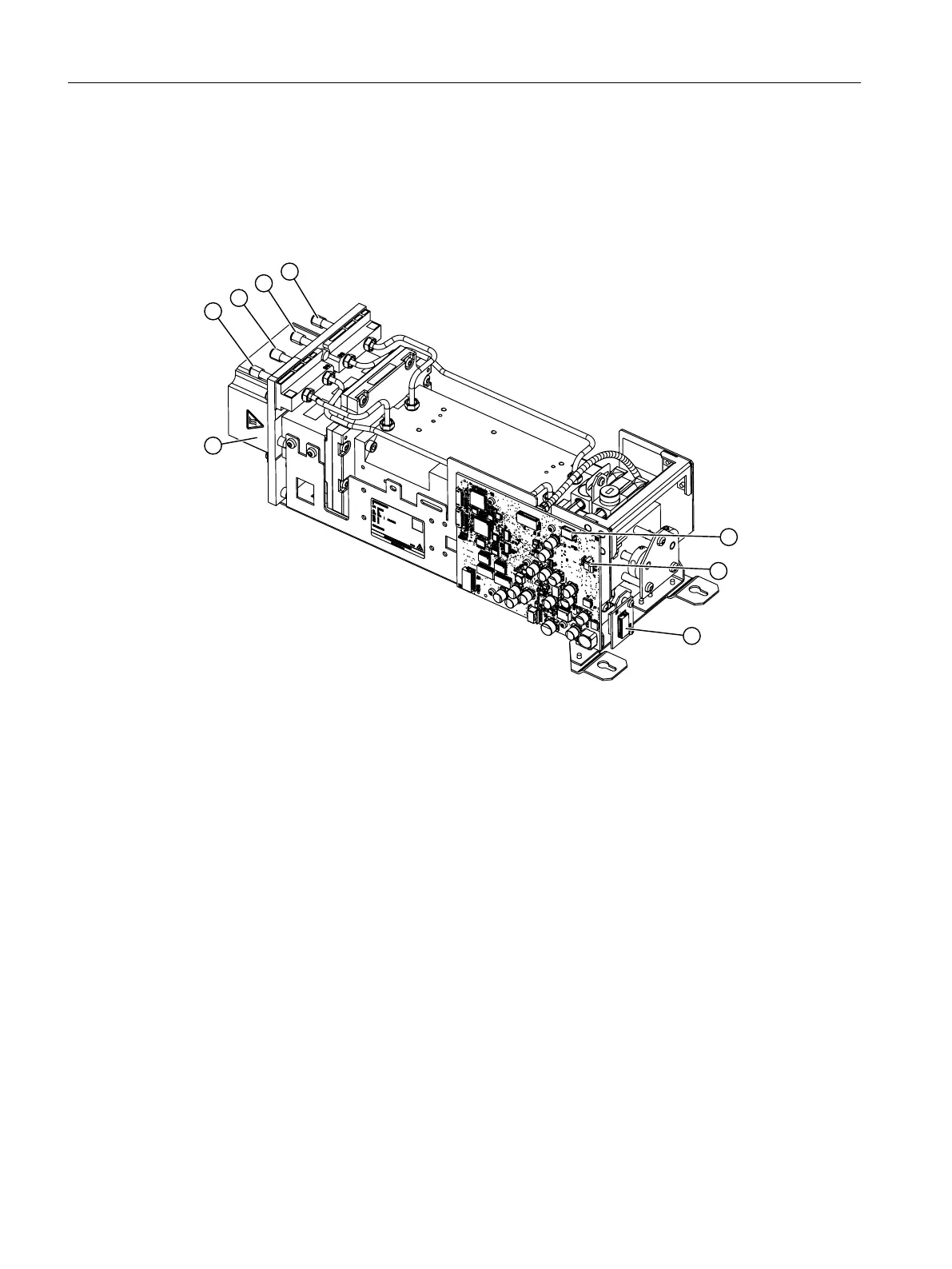

① Sample gas inlet (1) ⑤ Connection for internal bus communication
(CAN)
② Sample gas outlet (2) ⑥ Power supply connection
③ Reference gas outlet (3) ⑦ Connection for optional module 2.x (OM2.x)
④ Reference gas inlet (4) ⑧ Heat sink
Figure4-8 Design of ULTRAMAT 7, measurement and reference gas path with pipes
