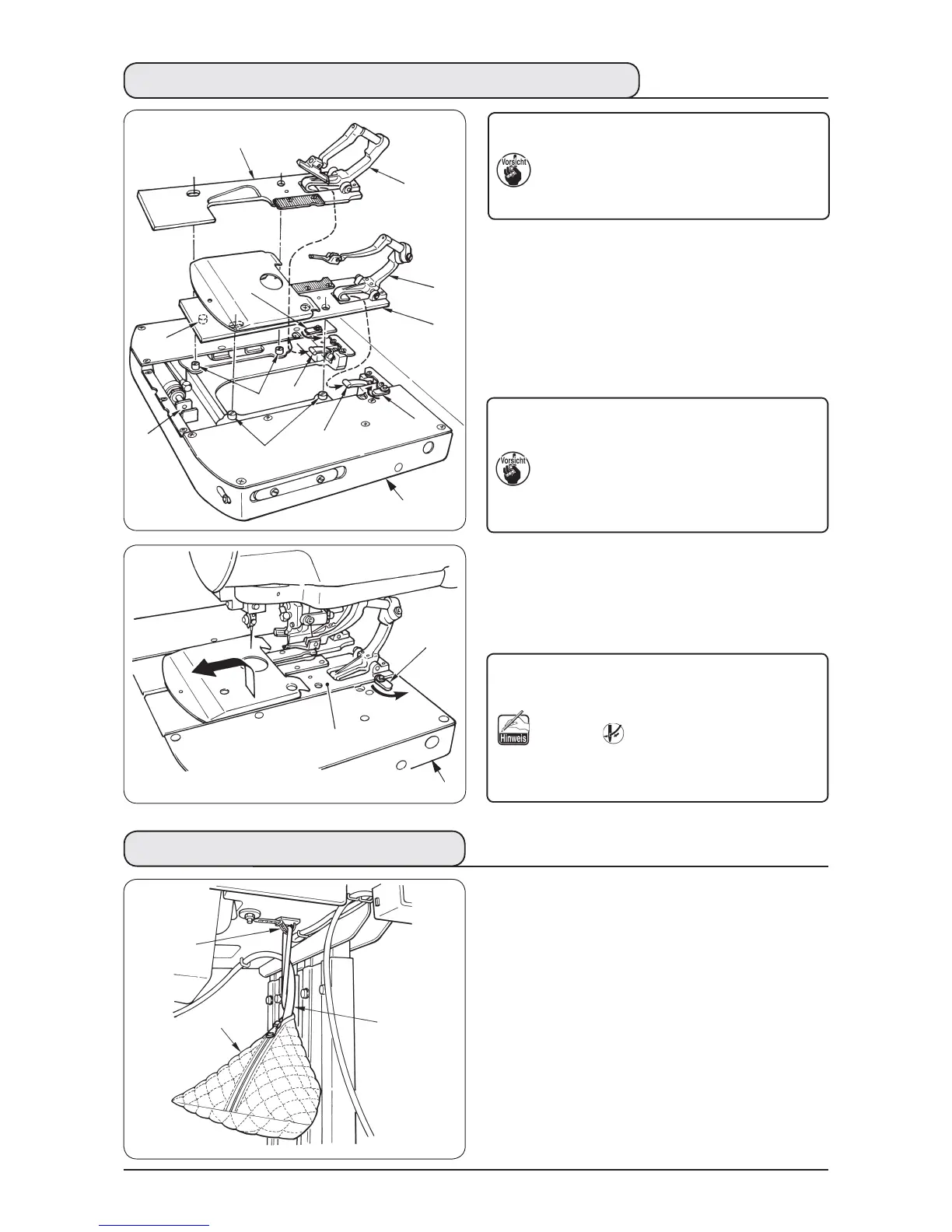

(5) Montieren/Demontieren der Stoffdrückereinheit
■
Demontageverfahren
1) Die Plattenhalteklammer
zur Freigabe der
Drückerplatte
drehen.
2) Die Drückerplatte
anheben und durch Ziehen
entfernen.
Die Stoffdrückereinheit lässt sich durch
Verschieben der Transportbasis
zur
Stoffschneideposition relativ leicht
montieren oder demontieren. (Die Taste
[THREAD
] ist zweckmäßig. S.18)
Wenn Sie die Transportbasis
von Hand
verschieben, befolgen Sie den oben
erwähnten Vorsichtshinweis.
(6) Anbringen des Staubsacks
Wenn Sie die Transportbasis von Hand
bewegen oder die Stoffdrücker-Einheit
entfernen/anbringen, achten Sie darauf, dass
das Stoffmesser nicht mit den Halteplatten,
oder der Fadenabschneider nicht mit der
Stichplatte in Berührung kommt.
■
Montageverfahren
1) Die Stoffdrückereinheit so montieren, dass der
Drückerhebel
in die U-förmige Aussparung der
Drückerbasis
passt.
2) Die Löcher der Drückerplatte
auf die
Stoffspreizstifte
ausrichten.
3) Die Plattenhalteklammer
zur Sicherung der
Drückerplatte
drehen.
Beim Installieren der Stoffdrückereinheit
die
Rolle
des Fadenabschneider-Antriebsarms
korrekt in die Nut der Greiferfadenabschneider-
Zylinderklaue
einführen. Falls die Rolle
verschoben ist, kommt die Greiferfadenabsch
neidereinheit während des Nähbetriebs mit der
Stichplatte in Berührung. Dadurch kann es zu
Komponentenbruch kommen.
Den Staubsack
an der Klemme
auf der
Rückseite des Tisches anbringen, und den
Staubsammelschlauch
in den Sack einführen.
