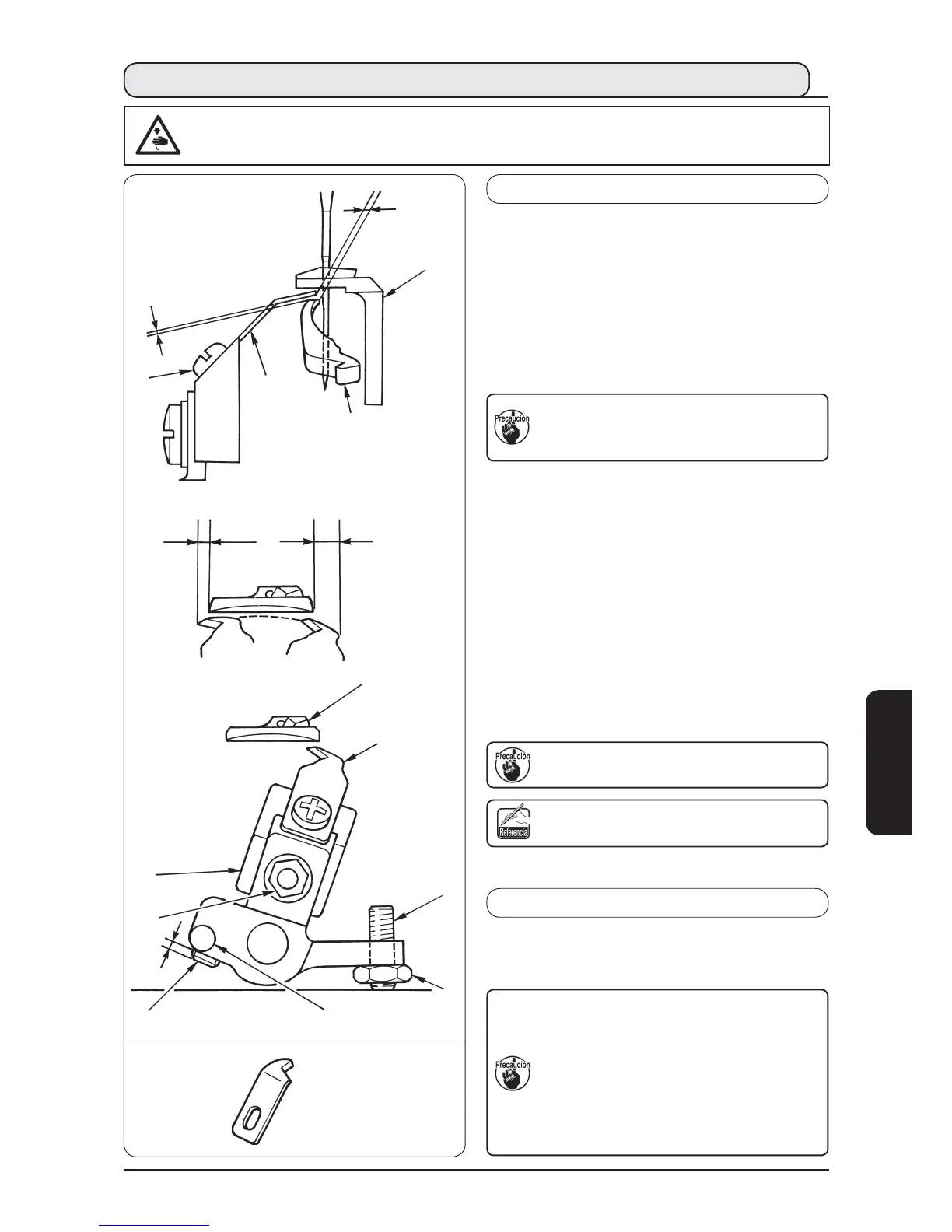

(8) Posición de instalación de la cuchilla cortadora de hilo de aguja
■
Tipos S y R (corte de hilo largo)
1)
La separación entre la J
de la cuchilla cortadora de
hilo de aguja y la aguja es 1 mm aproximadamente.
Afloje el tornillo
y mueva J
de la cuchilla
cortadora de hilo de aguja para ajustar la separación.
2) Afloje la tuerca
, accione hacia arriba y hacia
abajo la base
de ajuste del cortahilo, y ajuste
la separación “B” entre la cuchilla J del cortahilo
de aguja y el separador, derecho
a de 0,1 a 0,2
mm para obtener la altura de la cuchilla J
del
cortahilo de aguja.
Cuando la cuchilla J
del cortahilo de
aguja toca el separador, derecho
, se
romperá la aguja o los componentes.
3) La posición inicial de la cuchilla J
del cortahilo
de aguja es la posición donde sobresale 3,2 mm
desde la placa de agujas
. Afloje la tuerca de
ajuste
y ajuste la posición inicial con el tornillo
de ajuste
.
4)
La posición de operación de J
de la cuchilla
cortadora de hilo de aguja es la posición en la
que J
de la cuchilla cortadora de hilo de aguja
sobresale de 1,2 a 1,5 mm de la placa de agujas
cuando el brazo
actuador del cortahilos de
aguja se mueve hacia la izquierda y el retentor B
del brazo actuador del cortahilos de aguja toca
la superficie superior de la ménsula del enlazador.
Cuando sea necesario un ajuste, afloje el retenedor
B
y fije la cantidad saliente de 1 a 1,2 mm.
El retentor B
del brazo actuador del
cortahilo de aguja tiene dos tornillos.
14050009
(Tipo cuchilla derecha)
Aprox. 1 mm
B
1,2 a 1,5 mm
(Referencia)
1 a
1,2 mm
En el caso de usar la pieza No. 14050009,
consulte el Manual del Ingeniero.
Aprox. 3,2 mm
AVISO:
Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar
accidentes causados por arranque brusco de la máquina de coser.
■
Tipo T (Corte de hilo corto sin trencilla)
Ejecute el ajuste de los pasos mencionados 1) al 4)
con el enlazador izquierdo (enlazador de ojete) en
lugar del estirador derecho
.
Cuando la separación de 1 mm provista
entre el extremo superior de la cuchilla
cortadora de hilo de aguja J
y la aguja
(borde del enlazador izquierdo) es menor,
la cuchilla corta hasta el hilo de enlazador y
no se puede retener el hilo de enlazador.
Cuando ocurra este fenómeno, ajuste la
separación de 1 mm aumentándola algo.
