Nach der Festlegung der Stichbreite die Gelenkachse
der Schwingstange B festziehen, und die
Nadelausschlag-Einstellabdeckung schließen.
5)
Nachdem die Stichbreite in den oben
beschriebenen Schritten eingestellt worden ist,
müssen die entsprechenden Punkte “11. (2)
Synchronisierung von Nadel und Greifer” S.45,
“11. (3) Abstand zwischen Nadel und Greifer” S.47,
und “11. (5) Einbaupositionen der Spreizer und
Öffnungs-/Schließungszeitpunkt der Spreizer” S.48
überprüft werden.
1) Die Nadelausschlag-Einstellabdeckung
öffnen.
2) Das Handrad drehen, um die Nadelstange auf
ihre Tiefstellung abzusenken.
3) Die Gelenkachse
der Schwingstange B lösen.
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.

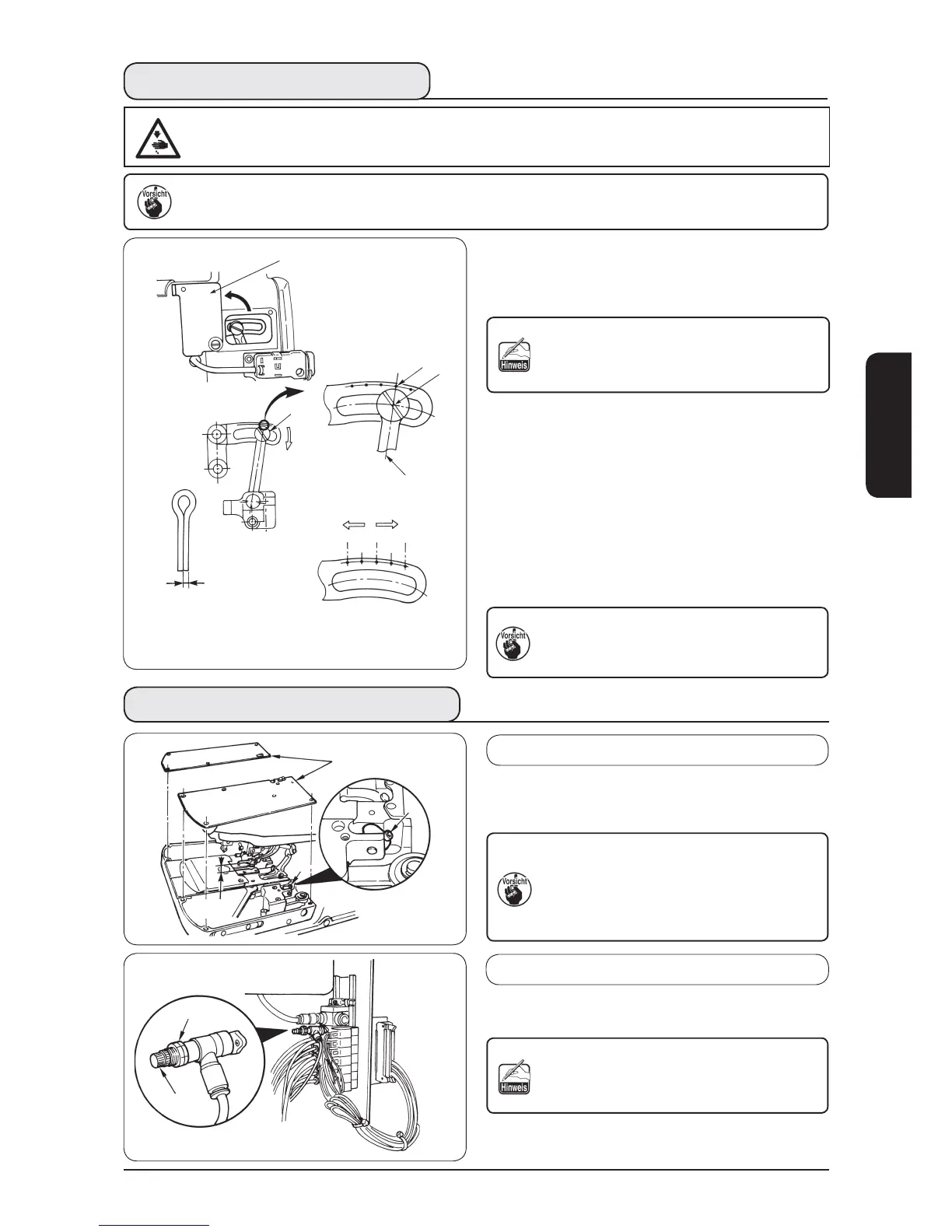

(5) Einstellen der Stichbreite
Für alle Typen beträgt die mögliche Stichbreite maximal 3,2 mm. Wird die Stichbreite von 3,2 mm überschritten,
kann Stichauslassen auftreten. Falls Sie eine Stichbreite von mehr als 3,2 mm wünschen, verwenden Sie den
gesonderten Greifer (links) und Spreizer (links). Für Typ T beträgt die Breite jedoch bis zu 3,2 mm.
Stichbreite 2,0 bis 4,0 mm
Tiefstellung
Ausrichten
Stangenmitte
Ausschlagbetrag
klein
2
2,5
3
3,5
4
Standard-Stichbreite (mm)
B
A
Ausschlagbetrag
groß
■
Einstellen der Höhe des Stoffdrückers
(6) Einstellen des Stoffdrückers
• Durch Verschieben der Schwingstange B in
Richtung A wird die Stichbreite vergrößert.
•
Durch Verschieben der Schwingstange B in
Richtung B wird die Stichbreite verkleinert.
Der eingravierte Markierungspunkt ist der
Standard. Prüfen Sie den Betrag, indem Sie
Nadeleinstiche in ein Blatt Papier oder dergleichen
machen, um eine genaue Messung durchzuführen.
Durch Drehen der Schraube im
Uhrzeigersinn wird der Stoffdrückerdruck
erhöht, während er durch Drehen entgegen
dem Uhrzeigersinn verringert wird.
Die Mutter
des Druckreduzierventils lösen, und
den Druck mit der Einstellschraube
einstellen.
■
Einstellen des Stoffdrückerdrucks
Die Höhe des Stoffdrückers beträgt maximal
16 mm. Wird die Höhe auf mehr als 16
mm eingestellt, kommt der Stoffdrücker
beim Anheben mit dem Fingerschutz in
Berührung, wenn die Stoffeinlegeposition
vorn liegt.
1)
Die Stoffdrückerplatten-Hilfsabdeckung
entfernen.
2)
Die Schraube
lösen, und die Höhe des
Stoffdrückers
einstellen.
16 mm
