45
FRANÇAIS
AVERTISSEMENT :
Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre
hors tension avant d’effectuer les opérations ci-dessous.

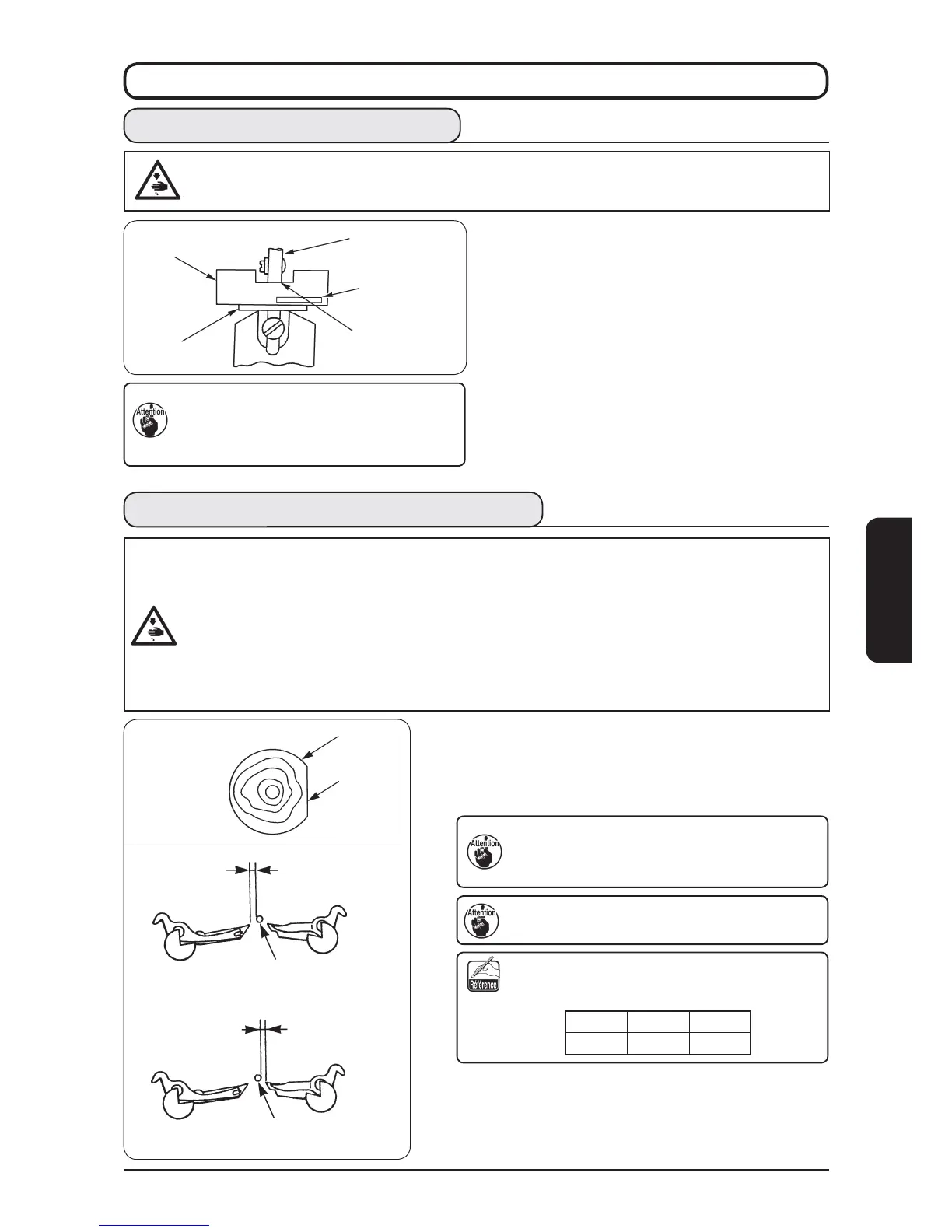

11. MAINTENANCE
Régler la position standard de la barre à aiguille à l’
aide du calibre de calage (fourni avec la machine)
avec la barre à aiguille abaissée sur son point mort bas
intérieur en procédant comme il est indiqué ci-dessous.
1)
Retirer la plaque à l’aiguille. A la place, installer le socle de
support du calibre de calage
(fourni avec la machine).
2)
Placer le calibre de calage
(fourni avec la machine) sur
le socle de support de calibre de calage
et s’assurer
que la barre à aiguille s’aligne sur le creux du calibre de
calage lorsqu’elle atteint son point mort bas intérieur.
(1) Hauteur de la barre à aiguille
Barre à aiguille
Aligner
1) Abaisser la barre à aiguille au maximum sur sa position
intérieure, desserrer les vis de fixation du pignon d’
arbre inférieur
et déplacer la came de commande
du boucleur
de façon que son plan soit tourné vers l’
avant. Resserrer provisoirement les vis.
SS/RS JS/CS TS
2,3 2,5 2,3
(2) Relation entre l’aiguille et le boucleur
La largeur maximale des points pour tous les
types est de 3,2 mm. Si elle dépasse 3,2 mm,
utiliser le boucleur gauche et l’étendeur gauche
en option.
La largeur des points pour chaque type à la
sortie d’usine est indiquée dans le tableau ci-
dessous.
Effectuer le travail après avoir vérifié la largeur des
points et la hauteur de la barre à aiguille.
Point de
repère gravé
Plan
Aiguille (point mort bas intérieur)
Aiguille (point mort bas extérieur)
1)
2)
a=b
b
a
DANGER :
Veiller à réaliser la tâche tout en respectant les points suivants afin d’éviter de se pincer les mains, les
doigts et les bras entre la machine à coudre et le couvercle inférieur, ce qui présente un risque de bles-
sure grave, lorsque la machine à coudre est soulevée depuis sa position initiale.
• Veiller à verrouiller la butée de la charnière pour fixer solidement la machine à coudre dans sa
position soulevée.
* Lire et vérifier la méthode de soulèvement/retour de la machine à coudre décrite aux pages 3 à 5.
AVERTISSEMENT :
Pour ne pas risquer un accident causé par une brusque mise en marche de la machine, la mettre hors
tension avant d’effectuer les opérations ci-dessous.
Attention. Il existe deux types de gabarit de
synchronisation
.
•
Avec point de repère gravé “32021404”
pour types S/R/J/C
• Sans point de repère gravé pour type T
